MICRO-EPSILON optoNCDT 1750 Betriebsanleitung Seite 29

Montage
Montieren Sie den Sensor über 3 Schrauben M4.
MB 2 10 20 50
MBA 24 30 40 45
Y 2 7 12 25
MB = Messbereich
MBA = Messbereichsanfang

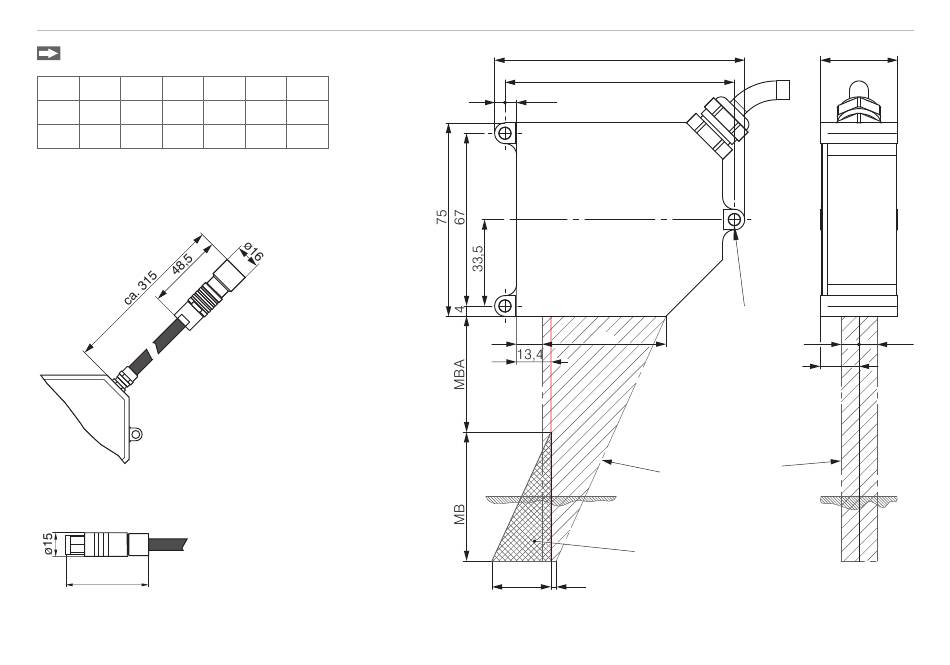

Abb. 10 Maßzeichnung Sensorkabel
~51
Abb. 11 Maßzeichnung Stecker Sensorkabel
optoNCDT 1750
100 200
70 70
35 70
Abb. 12 Maßzeichnung und Freiraum, ILD1750-2/10/20/50/100/200
ILD1750-2LL/10LL/20LL/50LL, ILD1750-20BL/200BL
97
89
4 4,5
10 48
Bereich, welcher von fremden
Lichtquellen und/oder deren
Reflexionen, Spiegelungen frei
zu halten ist.
Y 2
3x Durchgangs-
bohrung ø4,5
7
für Befestigungs-
schrauben M4
15
Gehäusegröße S
Grenzen für frei zu
haltenden Bauraum
30
7
Seite 29
