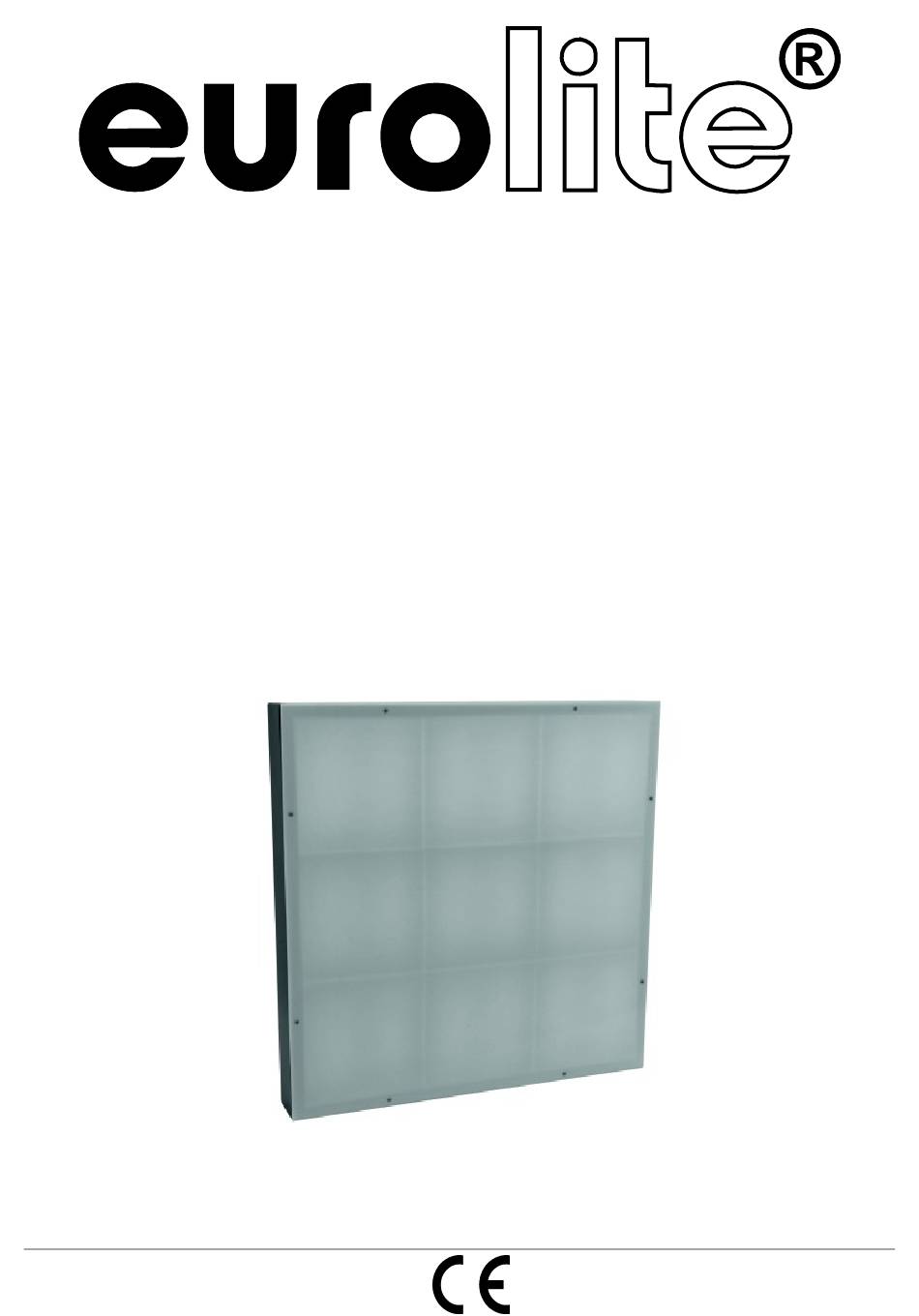

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Pixel Panel 9 DMX © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51928730 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00066936.DOC, Version 1.0...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED Pixel Panel 9 DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
- Seite 5 BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
- Seite 6 Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.
- Seite 7 Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden.
- Seite 8 Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht.
- Seite 9 Interne Programme Um Interne Programme einzustellen stellen Sie DIP-Schalter 9 und 10 auf OFF. Über DIP-Schalter 1 bis 4 können Sie das gewünschte Programm einstellen. (Siehe folgende Tabelle). Die Geschwindigkeit kann durch DIP-Schalter 5 bis 8 eingestellt werden. Programm-Auswahl Interne Programme Grün Blau Gelb...
- Seite 10 Adressierung des Geräts Jedes Gerät belegt 30 Steuerkanäle. Damit die Steuersignale richtig an jedes Gerät adressiert werden, müssen die Geräte kodiert werden. Die Kodierung muss an jedem Gerät einzeln durchgeführt werden, indem Sie die DIP-Schalter entsprechend einstellen. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
- Seite 11 DMX-Protokoll CH28 CH29 CH30 DIMMER STROBE Funktion Dimming R Dimming G Dimming B Dimming R Dimming G Dimming B Werte Keine Funktion 0 - 7 1 - 12 Keine Funktion 13 - 24 Grün Segment 1 Segment 1 Segment 1 Segment 9 Segment 9 Segment 9...
- Seite 12 Zubehör: Best.-Nr. Kaltgeräte Netzkabel 0.9m 3x0,75mm 3023520M Kaltgeräte Verlängerungskabel, 3m 30235201 Kabel MC-30, 3m, schwarz,XLR m/f,symmetr. 3022047N EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 EUROLITE LED SAP-512 Standalone-Player 51860152 EUROLITE LED SAP-1024 Standalone-Player 51860153 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
- Seite 13 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Pixel Panel 9 DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 14 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Seite 15 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
- Seite 16 RIGGING Fixed installation (wall mounting) recommended. Note: This device is designed for vertical connections. Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location.
- Seite 17 Occupation of the XLR connection: If you are using controllers with this occupation, you can connect the DMX output of the controller directly with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other XLR outputs, you need to use adapter cables.
- Seite 18 Lighting effects must not be connected to dimming-packs. There is a power output connector and a power input plug on the rear panel. Connect one output with the input of the next fixture until all fixtures are connected. Please note: A maximum of 8 LED Pixel Panels may be linked together.
- Seite 19 Program Selection Internal Programs Green Blue Yellow Violet Cyan White Color change with 7 colors Color flow 1 Color flow 2 Color flow 3 Color flow 4 Color fade 1 Color fade 2 Color fade 3 1 = on 0 = off DMX-CONTROLLED OPERATION You can control the LED Panels individually via your DMX-controller.
- Seite 20 Please make sure that you do not have any overlapping channels in order to control each device correctly and independently from any other fixture on the DMX data link. If two, three or more devices are addressed similarly, they will work similarly. Controlling: After having addressed all LED Pixel Panels, you may now start operating these via your lighting controller.
- Seite 21 DMX-protocol CH28 CH29 CH30 DIMMER STROBE DMX Values Function Dimming R Dimming G Dimming B Dimming R Dimming G Dimming B No Function 0 - 7 1 - 12 No Function Segment 1 Segment 1 Segment 1 Segment 9 Segment 9 Segment 9 13 - 24 Green...
- Seite 22 Cable MC-30, 3m, black,XLR m/f,balanced 3022047N EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 EUROLITE LED SAP-512 Stand-alone player 51860152 EUROLITE LED SAP-1024 Stand-alone player 51860153 Please note: Every information is subject to change without prior notice. 19.03.2012 © 22/22...
