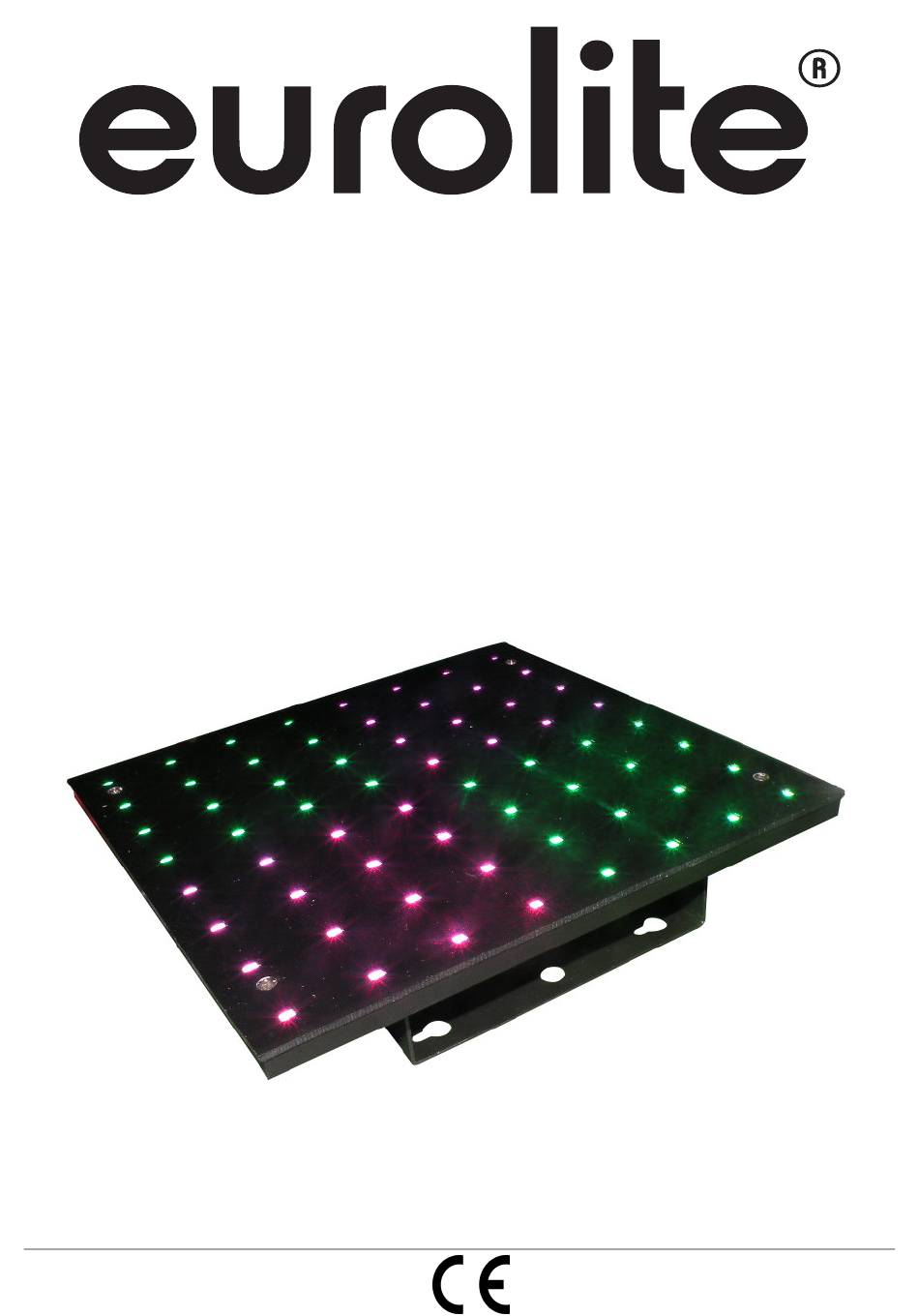

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Pixel Panel 64 DMX © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51928736 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00062120.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED Pixel Panel 64 DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 90 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Montage
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. -
Seite 7: Festinstallation
Befestigen Sie das Gerät mit beiden Hängebügeln über geeignete Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. -
Seite 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 9: Bedienung
Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. -
Seite 10: Interne Programme
Interne Programme Um Interne Programme einzustellen stellen Sie DIP-Schalter 9 und 10 auf OFF. Über DIP-Schalter 1 bis 5 können Sie das gewünschte Programm einstellen. (Siehe folgende Tabelle). Die Geschwindigkeit kann durch DIP-Schalter 6 bis 8 eingestellt werden. Musiksteuerung Um den Musikgetakteter Farbwechsel einzustellen, stellen Sie DIP-Schalter 9 auf ON und DIP-Schalter 10 auf OFF. -
Seite 11: Dmx-Gesteuerter Betrieb
DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Stellen Sie für den DMX-gesteuerten Betrieb DIP-Schalter 1 und 10 auf ON. (Dies ist auch die Einstellung um das Slavegerät festzulegen). -
Seite 12: Reinigung Und Wartung
Zubehör: Best.-Nr. Kaltgeräte Netzkabel 0.9m 3x0,75mm 3023520M Kaltgeräte Verlängerungskabel, 3m 30235201 Kabel MC-30, 3m, schwarz,XLR m/f,symmetr. 3022047N EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 MADRIX NEO - USB-DMX512-Interface +Lizenz 51860350 Abdeckung für Pixel Panel 64 weiß E1133532 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Pixel Panel 64 DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 14: Health Hazard
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Seite 15: Rigging
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5°... -
Seite 16: Danger Of Fire
The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. -
Seite 17: Fixed Installation
Fixed Installation Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. Make sure that the device is installed absolutely planar by using a water-level. The device must be installed out of the reach of people. -
Seite 18: Master/Slave Operation
If you are using controllers with this occupation, you can connect the DMX output of the controller directly with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other XLR outputs, you need to use adapter cables. Building a serial DMX chain: Connect the DMX output of the first device in the DMX chain with the DMX input of the next device. -
Seite 19: Operation
OPERATION The device has two operating modes. It can be operated via DIP switches in Stand Alone mode or it can be run via a DMX controller in DMX-controlled mode. After you connected the LED Panel to the mains, it starts running. OPERATION VIA DIP SWITCHES Mode: Function:... -
Seite 20: Program Selection
Program Selection Internal Programs Green Yellow Blue Violet Cyan White Red-green-red-green Red-blue-red-blue Green-green-violet-violet Red-red-blue-blue Green-blue-green-blue Red-green-red-green Red-red-blue-blue Green-green-violet-violet 7-Color fade all LEDs simultaneously 7-Color fade each LED individually 7-Color flow in one direction 7-Color flow in the opposite direction 7-Color flow in both directions 7-Color Chaser in one direction... -
Seite 21: Dmx-Protocol
Please make sure that you do not have any overlapping channels in order to control each device correctly and independently from any other fixture on the DMX data link. If two, three or more devices are addressed similarly, they will work similarly. Controlling: After having addressed all LED Pixel Panels, you may now start operating these via your lighting controller. -
Seite 22: Technical Specifications
No.: IEC cable 0.9m 3x0,75mm 3023520M IEC expansion cable, 3m 30235201 Cable MC-30, 3m, black,XLR m/f,balanced 3022047N EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 MADRIX NEO - USB DMX512 interface+license 51860350 Cover for Pixel Panel 64 white E1133532 Please note: Every information is subject to change without prior notice.
