- Seite 2 2/36 00128030, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
Battery status ............................... 27 OPERATION ..............................27 Stand-alone mode ............................27 Master/slave operation ..........................27 Control Board ............................... 28 EUROLITE IR-35 remote control ......................... 30 Wireless DMX .............................. 31 DMX-controlled operation ..........................31 Addressing ..............................31 DMX Protocol ............................... 32 CLEANING AND MAINTENANCE ......................... -
Seite 4: Einführung

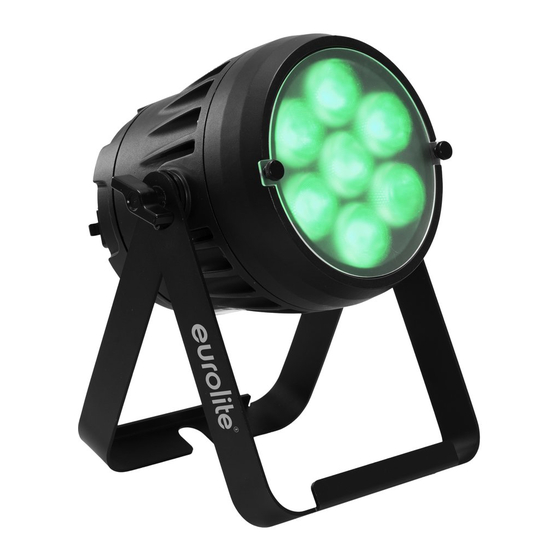

BEDIENUNGSANLEITUNG AKKU IP PAR 7 QCL WDMX LED-Outdoor-Spot GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb. -
Seite 5: Produktmerkmale
• Dimmergeschwindigkeit (Sprungantwort) einstellbar • Adressierung und Einstellungen über Steuereinheit mit berührungsempfindlichen Tasten und OLED- Anzeige • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-35 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 3, 4, 6, 8 oder 11 DMX-Kanäle wählbar •... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur mobilen Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden und ist nicht dimmbar. - Seite 7 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Linse/LED (2) Infrarotsensor für die Fernbedienung (3) Gewinde zur Befestigung des Frostfilters mit Rändelschrauben (4) Feststellschraube (5) Montageloch für den Haken (6) Stand-/Montagebügel (7) Fangseilöse (8) Control Board (9) Einschalttaste (10) DMX-Eingang (11) Menu-Taste (12) Enter-Taste (13) Spannungsversorgungsausgang (14) Display (15) Kensington-Sicherheitsanschluss (16) Antenne... -
Seite 9: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 10: Dmx512-Ansteuerung Über Kabelverbindung
DMX512-ANSTEUERUNG ÜBER KABELVERBINDUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 12 Startadresse 23 DMX-Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 11: Akku Aufladen
Gerät erneut in Betrieb genommen wird. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-35 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX- Controller und WDMX, mit einem geeigneten Funksender, drahtlos betrieben werden. -
Seite 12: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Drücken Sie die Menu-Taste, um das Hauptmenü aufzurufen. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. - Seite 13 Interne Programme / Blackout Black Blackout Blau dunkel Pty 1 Rot Grün Blau Blau Gelb Pty 2 Cyan Magenta Gelb Blau Cyan Rot Grün Blau Cyan Magenta Pty 3 Blau Magenta Gelb Pty 4 Rot Grün Blau Weiß Blau Weiß Rainbow Rot, Gelb, Grün, Weiß...
-
Seite 14: Fernbedienung Eurolite Ir-35
Fernbedienung EUROLITE IR-35 Die IR-Fernbedienung steuert die folgenden Funktionen: Tasten Funktion Steuerung über IR-Fernbedienung ein/aus Pty1 Pty2 Dimmerintensität der LED-Farben / stufenlose RGBW-Farbmischung, Pty3 Helligkeit mit + und - Pty4 FADE COLOR STROBE JUMP WHITE FLASH Farbvoreinstellungen/Preset colors *, Helligkeit mit + und - Preset color R<255>,G<121>,B <000>,W <000>... -
Seite 15: Drahtlos-Dmx
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der AKKU IP PAR 7 QCL WDMX auf Signale vom Controller reagiert. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts. Wenn Sie die Startadresse, im 11-Kanal-Modus, z. -
Seite 16: Dmx-Protokoll
DMX-Protokoll 3-Kanal-Modus Kanal Wert Eigenschaft 0-255 Rot, Grün und Blau Farbmischung 0-255 Weiß, 0 - 100 % zunehmend 0-255 Dimmer, 0 - 100 % zunehmend 4-Kanal-Modus Kanal Wert Eigenschaft 0-255 Rot, 0 - 100 % zunehmend Grün, 0 - 100 % zunehmend 0-255 0-255 Blau, 0 - 100 % zunehmend... - Seite 17 11-Kanal-Modus Kanal Wert Eigenschaft Dimmer, Dimmerintensität von 0 bis 100 % 0-255 0-255 Rot, 0 - 100 % zunehmend 0-255 Grün, 0 - 100 % zunehmend 0-255 Blau, 0 - 100 % zunehmend 0-255 Weiß, 0 - 100 % zunehmend 0-14 Keine Funktion Strobe-Effekt mit zunehmender Geschwindigkeit...
-
Seite 18: Reinigung Und Wartung
165-171 WD - Weiß dunkel 172-178 WY - Weiß Gelb 179-185 WC - Weiß Cyan 186-192 WM - Weiß Magenta 193-199 YD - Gelb dunkel 200-206 YC - Gelb Cyan 207-213 YM - Gelb Magenta 214-220 YW - Gelb Weiß 221-227 CD - Cyan dunkel 228-234... -
Seite 19: Technische Daten
Best.-Nr. 58010320 PSSO DMX Kabel IP65 3pol 10m sw Best.-Nr. 3022783G EUROLITE IP T-Con Netzkabel 3x1,5 1,5m Best.-Nr. 30235005 EUROLITE Kombikabel DMX IP T-Con/3 Pin XLR 1,5m Best.-Nr. 30227790 EUROLITE IR-35 Fernbedienung Best.-Nr. 50530597 FUTURELIGHT WDS-G4 TX Drahtlos-DMX-Transceiver Best.-Nr. 51834022 EUROLITE KG-180S Kabelschloss zur Gerätesicherung mit Schlüssel... -
Seite 20: Introduction
USER MANUAL AKKU IP PAR 7 QCL WDMX LED Outdoor Spot DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. -
Seite 21: Product Features
• Dimmer speed (step response) adjustable • Addressing and setting via control panel with touch buttons and OLED display • Convenient wireless control via included IR remote control EUROLITE IR-35 • Sound-control via built-in microphone with adjustable microphone sensitivity • 3, 4, 6, 8 or 11 DMX channels selectable •... -
Seite 22: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor and outdoor areas and is IP65 rated. It can be mounted and operated in indoor and outdoor areas and is not dimmable. - Seite 23 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 70°C during use. Avoid contact by persons and materials. •...
-
Seite 24: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Lens/LED (2) Infrared sensor for the remote control (3) Thread for fixing the frost filter via knurled screws (4) Fixation screw (5) Mounting hole for the clamp (6) Floor stand/mounting bracket (7) Safety eyelet (8) Control Board (9) Power button (10) DMX input (11) Menu button... -
Seite 25: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging structure. -
Seite 26: Dmx512 Control Via Cable Connection
DMX512 CONTROL VIA CABLE CONNECTION Device 1 Device 2 Device 3 Start Address 1 Start Address 12 Start Address 23 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Seite 27: Charging The Rechargeable Battery
The device has two operating modes. It can be operated in stand-alone mode via the control board and the EUROLITE IR-35 remote control or in DMX-controlled mode via a standard DMX controller and WDMX with suitable wireless transmitter. Stand-alone mode In the stand-alone mode, you can do without a controller. -
Seite 28: Control Board
Control Board The Control Board offers several features: you can easily set the starting address, run the pre-programmed program or select a DMX channel mode. The main menu is accessed by pressing Menu. Browse through the menu by pressing Up or Down. Press Enter in order to select the desired menu. - Seite 29 Internal programs / blackout Black Blackout Blue Dark Pty 1 Red Green Blue Blue Yellow Pty 2 Cyan Magenta Yellow Blue Cyan Red Green Blue Cyan Pty 3 Blue Magenta Magenta Yellow Pty 4 Red Green Blue White Blue White Rainbow Red, Yellow, Green, Cyan,...
-
Seite 30: Eurolite Ir-35 Remote Control
EUROLITE IR-35 remote control The IR remote control has the following functions: Buttons Function IR remote control onoff Pty1 Pty2 Dimmer intensity of the LED colors / stepless RGBW color mixture, Pty3 brightness with + and - Pty4 FADE STROBE... -
Seite 31: Wireless Dmx
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the AKKU IP PAR 7 QCL WDMX will respond to the controller. The starting address depends upon which DMX controller is being used. Please refer to the controller’s documentation. If you set, for example, the address in the 11 channel mode to channel 12, the device will use the channel 12 to 22 for control. -
Seite 32: Dmx Protocol
DMX Protocol 3 channel mode Channel Value Feature 0-255 Red, Green and Blue color mixing 0-255 White, 0 - 100 % increasing 0-255 Dimmer, 0 - 100 % increasing 4 channel mode Channel Value Feature 0-255 Red, 0 - 100 % increasing 0-255 Green, 0 - 100 % increasing 0-255... - Seite 33 11 channel mode Channel Value Feature 0-255 Dimmer, dimmer intensity from 0 to 100 % 0-255 Red, 0 - 100 % increasing 0-255 Green, 0 - 100 % increasing 0-255 Blue, 0 - 100 % increasing 0-255 White, 0 - 100 % increasing 0-14 No function 15-255...
-
Seite 34: Cleaning And Maintenance
165-171 WD - White Dark 172-178 WY - White Yellow 179-185 WC - White Cyan 186-192 WM - White Magenta 193-199 YD - Yellow Dark 200-206 YC - Yellow Cyan 207-213 YM - Yellow Magenta 214-220 YW - Yellow White 221-227 CD - Cyan Dark 228-234... -
Seite 35: Technical Specifications
1 x Button cell 3.0 V CR2032 lithium manganese built-in Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 4x1000mm up to 15kg silver No. 58010320 PSSO DMX cable IP65 3pin 10m bk No. 3022783G EUROLITE IP T-Con Power Cable 3x1.5 1,5m No. - Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00124275.docx Version 1.0 Publ. 13/02/2020...
