Sondereinstellungen
Menüschritt 9: Betriebsarten
Taste
betätigen.
Ziffer 9 erscheint in der Anzeige.
Menü-
Betriebsart
wert
0
Normalbetrieb (Standardeinstellung bei Auslieferung)
1
Normalbetrieb mit Lüftungsstellung
2
Teilöffnung für Seitensektionaltor
Über einen 180 Ohm Widerstand am Starteingang F wird
eine Teilöffnung ausgelöst.
5
Betrieb mit Einbahnregelung
(nur in Verbindung mit Ampelsteuerung)
Externe Sicherheitseinrichtung Lichtschranke erforderlich
6
Automatisches Schließen.
Externe Sicherheitseinrichtung Lichtschranke erforderlich.
Offenhaltezeit im Menüschritt A einstellen.
7
Automatisches Schließen
Abbruch der Offenhaltezeit durch Lichtschranke
8
Automatisches Schließen
Abbruch der Offenhaltezeit durch Impulsgeber
Funktionsbeschreibung siehe Bedienungsanleitung.
Hinweis: Bei allen Sonderfunktionen wird die Funktion "4-Minutenlicht" bei
der nächsten Netzunterbrechung gelöscht.
Für Doppelflügeltore muss die Laufrichtung im Menueschritt 3 geändert
werden.
Menüschritt "A": Offenhaltezeiten
Taste
betätigen.
Ziffer "A" erscheint in der Anzeige. Diese Zeiten können nur bei den unter
Menüschritt "9" eingestellten Menüwerten 6 / 7 / 8 eingestellt werden.
Menü-
Offenhaltezeit (ohne Vorwarnblinken von 10 Sek.)
wert
0
0 s
1
10 s
2
30 s
3
60 s
4
90 s
5
120 s
6
150 s
7
180 s
8
210 s
9
240 s
22

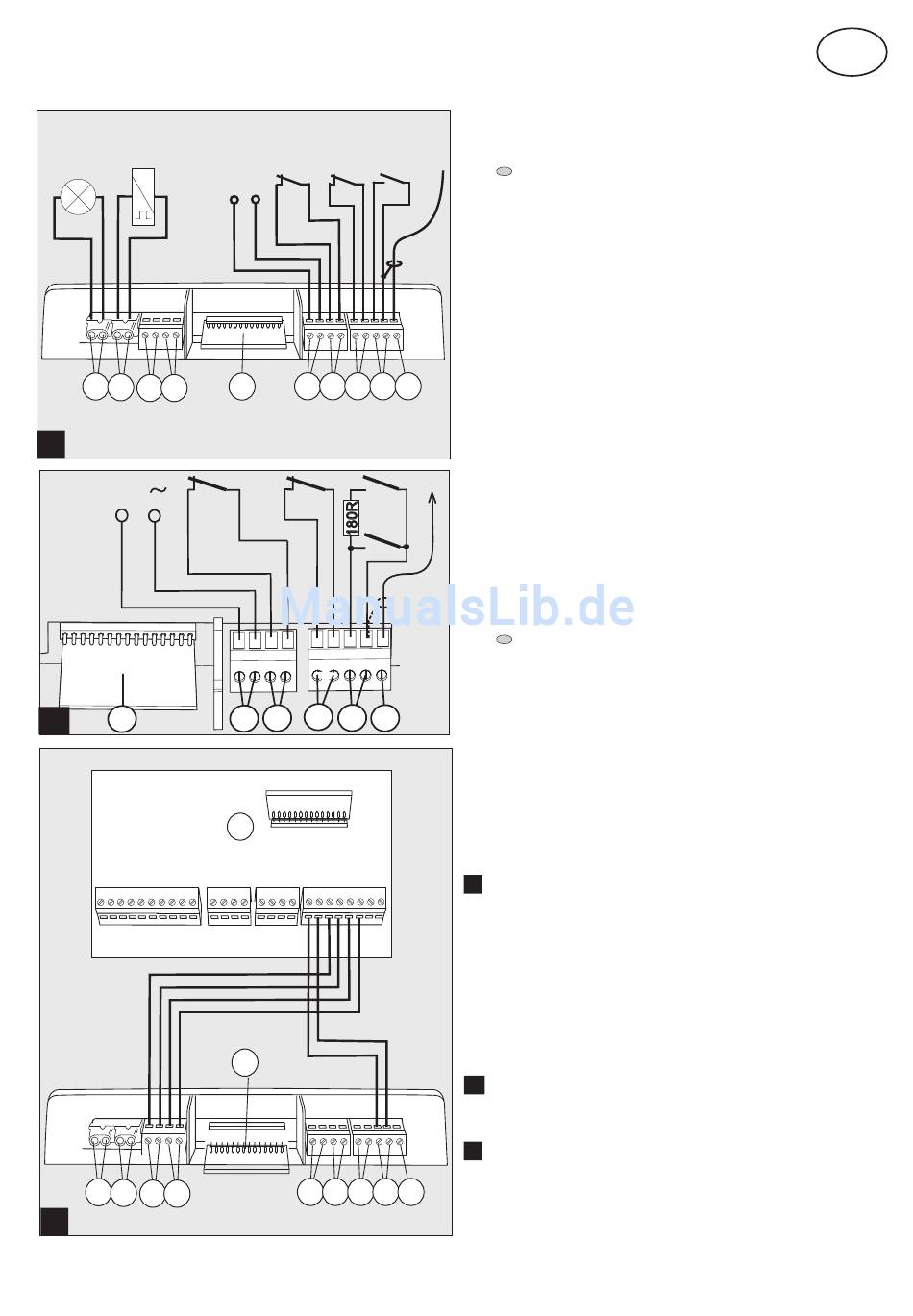

Anschlussklemmen Motorkopf
Alle Klemmanschlüsse sind wie unter Punkt 13 beschrieben, jedoch
mit folgenden Sonderfunktionen:
G Eingang STOP A - Bei Einstellung "Seitensektionaltor" (Menüwert 9 -
3 / 4) Anschluss für externen Impulsgeber "Teilöffnung"
N Ausgang Zustandsmeldung "Tor Zu"
Anschluss an Ampelsteuerung, potentialfreier Relaiskontakt
120 V AC /0,5 A oder 24 V DC /1A
M Ausgang Zustandsmeldung "Tor Auf"
Anschluss an Ampelsteuerung, potentialfreier Relaiskontakt
120 V AC /0,5 A oder 24 V DC /1A
L Ausgang für Anschluss eines Treppenhausautomaten potentialfreier
Relaiskontakt, 250 V AC /5A
22a
F In Betriebsart 1 und 2 kann der Eingang durch Anschluss eines 180Ohm
Widerstandes die Funktion Lüfungsstellung oder Teilöffnung auslösen.
23
Anschluss Ampelsteuerung
T - Ampelsteuerung
J - Empfangsmodul
Das Empfangsmodul am Antrieb abgeziehen und in die Ampelsteuerung
einsetzen.
