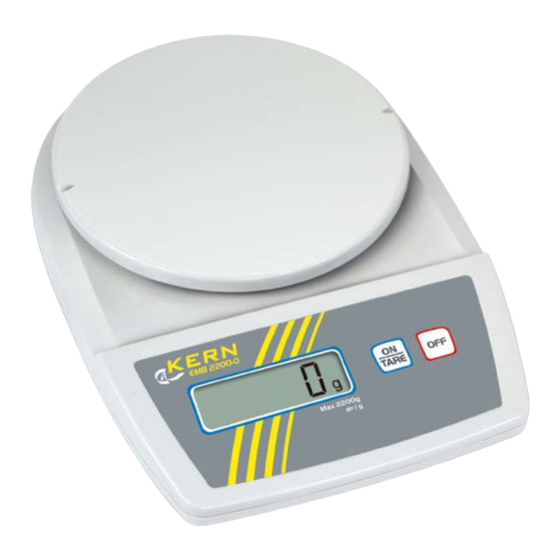

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Präzisionswaagen KERN EMB Version 3.4 08/2014 EMB-BA-d-1434...
-
Seite 2: Inhaltsverzeichnis
KERN EMB Version 3.4 08/2014 Betriebsanleitung Präzisionswaagen Inhaltsverzeichnis Technische Daten ..................3 Grundlegende Hinweise (Allgemeines) ............6 Bestimmungsgemäße Verwendung ................6 Sachwidrige Verwendung ..................6 Gewährleistung ......................6 Prüfmittelüberwachung ....................7 Grundlegende Sicherheitshinweise ............. 7 Hinweise in der Betriebsanleitung beachten .............. 7 Ausbildung des Personals .................. -
Seite 3: Technische Daten
170x240x Gehäuse (B x T x H) mm 170x240x54 Farbe: Schwarz Wägeplatte mm Ø 82 Ø 82 Ø 105 Ø 150 Batteriebetrieb (Standard) 9V Block 9V Block (2x1.5V) Netzadapter (Option) 300 mA / 9V Unterflurwägung Einhängeöse unter Abdeckplatte, serienmäßig EMB-BA-d-1434... - Seite 4 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 170x240x39 170x240x52 170x240x39 170x240x52 Wägeplatte mm Ø 105 Ø 150 Ø 150 Ø 150 Batteriebetrieb (Standard) 9V Block Netzadapter (Option) 300 mA / 9V Unterflurwägung Einhängeöse unter Abdeckplatte, serienmäßig EMB-BA-d-1434...
- Seite 5 Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 170x240x39 Wägeplatte mm Ø 150 Batteriebetrieb (Standard) 9V Block 9V Block 9V Block (2x1.5V) (2x1.5V) Netzadapter (Option) 300 mA / 9V Unterflurwägung Einhängeöse unter Abdeckplatte, serienmäßig EMB-BA-d-1434...
-
Seite 6: Grundlegende Hinweise (Allgemeines)
- Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen - Veränderung oder Öffnen des Gerätes - mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten - natürlichem Verschleiß und Abnützung - nicht sachgemäße Aufstellung oder elektrische Installation - Überlastung des Messwerkes EMB-BA-d-1434... -
Seite 7: Prüfmittelüberwachung
Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und losen / beweg- lichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern. EMB-BA-d-1434... -
Seite 8: Auspacken, Aufstellung Und Inbetriebnahme
Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur. statische Aufladung von Wägegut, Wägebehälter und Windschutz ver- meiden. Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeer- gebnisse) möglich. Der Standort muss dann gewechselt werden. EMB-BA-d-1434... -
Seite 9: Auspacken
Waage am vorgesehenen Arbeitsplatz aufstellen. 5.2.1 Aufstellen Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. 5.2.2 Lieferumfang Serienmäßiges Zubehör: KERN EMB • Waage • Batterien (2 x 1,5V) bzw. 1 x 9V • Betriebsanleitung 5.3 Batteriebetrieb (Standard) Batteriedeckel unter der Waagschale abnehmen. -
Seite 10: Justierung
Rücksprung in den Wägemodus (modellabhängig). • Justiergewicht abnehmen, die Justierung ist hiermit beendet. Bei einem Justierfehler oder falschem Justiergewicht erscheint „E“. Justierung wie- derholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen- genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen. EMB-BA-d-1434... -
Seite 11: Unterflurwägung
Wägegut sicher zu halten (Bruchgefahr). VORSICHT Niemals Lasten über die angegebene Höchstlast (Max) hinaus anhängen (Bruchgefahr). Nach Beendigung der Unterflurwägung muss die Öffnung am Waa- genboden unbedingt wieder verschlossen werden (Staubschutz). EMB-BA-d-1434... -
Seite 12: Betrieb
„0“ im Display Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist. Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige. EMB-BA-d-1434... -
Seite 13: Wägeeinheiten
Beide Tasten gedrückt halten bis im Display “ tr ” erscheint Beide Tasten loslassen. Die Waage befindet sich im Menü. Mit der ON/TARE-Taste “tr” auswählen Mit der OFF -Taste bestätigen. In der Anzeige erscheint die aktuelle Einstellung. EMB-BA-d-1434... -
Seite 14: Auto-Off-Funktion
Anzeige Einstellung Zur Batterieschonung schaltet die Waage 3 Minuten nach „AF“ ON abgeschlossener Wägung automatisch ab Dauerbetrieb „AF“ OFF Bestätigen Sie Ihre Auswahl mit der OFF-Taste. Nach kurzer Zeit kehrt die Waa- ge automatisch in den Wägemodus zurück. EMB-BA-d-1434... -
Seite 15: Reset-Funktion
Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. EMB-BA-d-1434... -
Seite 16: Wartung, Instandhaltung
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. EMB-BA-d-1434... -
Seite 17: Kleine Pannenhilfe
• Die Justierung stimmt nicht mehr. • Es herrschen starke Temperatur- schwankungen. • Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, Hersteller benachrichtigen. EMB-BA-d-1434... -
Seite 18: Konformitätserklärung
Заявление о Мы заявляем, что продукт, к которому относится данная декларация, соответствии соответствует перечисленным ниже нормам. Electronic Balance: KERN EMB EU Directive Standards 2004/108/EC EN 61326-1: 2013 EN 61326-2-2: 2013 EN 61000-3-2: 2006 + A2: 2009...
