CAN-Bridge
Zur galvanischen Trennung von 2 Bus-Segmenten

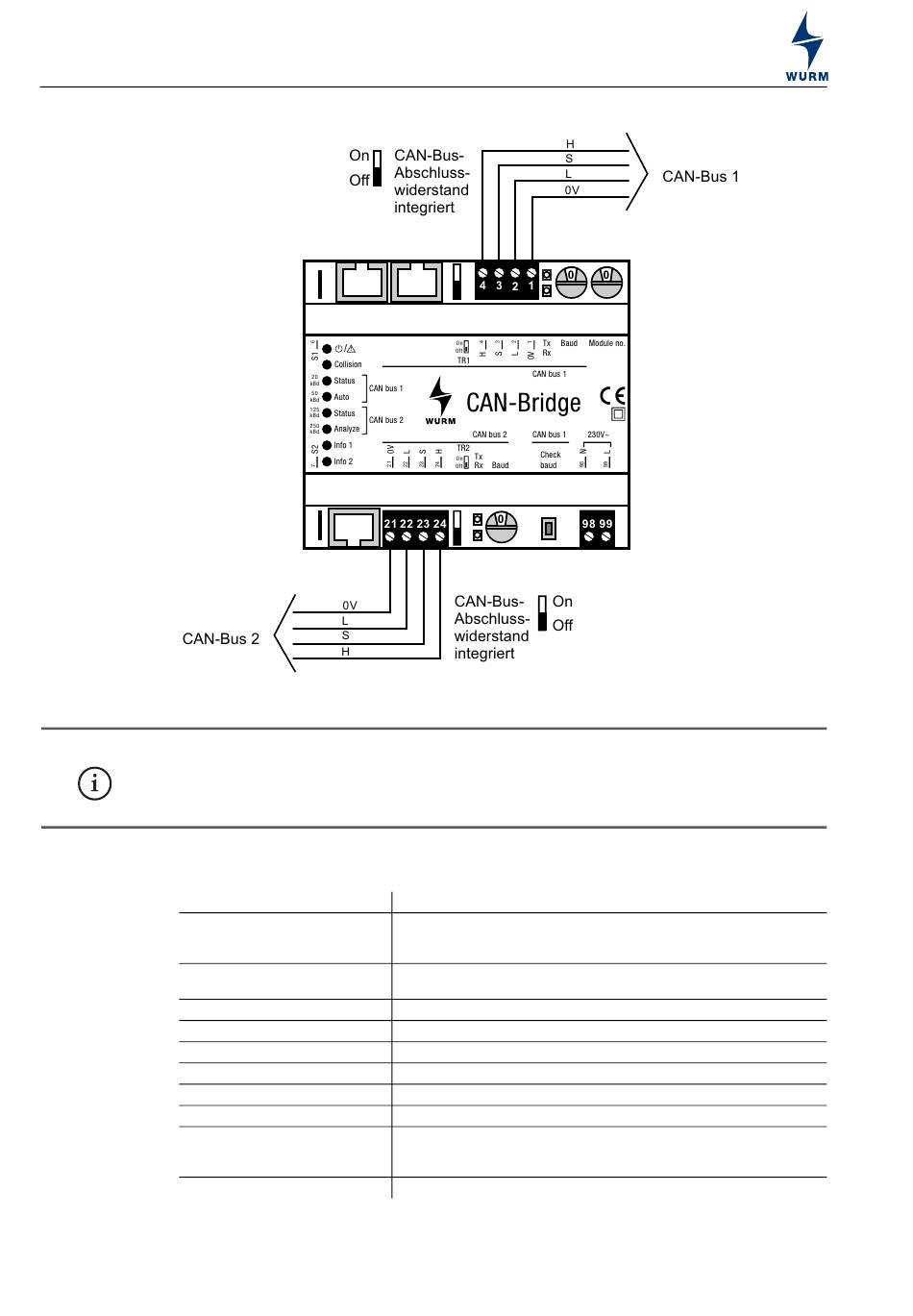

1.6 Anschlussbild
Abb. 3: Anschlussbild
•
Die Wurm-CAN-Bus-Belegung ist anders als die CAN-Bus-Belegung der steckerfertigen Kühl-
HINWEIS
möbel. Zum Anschluss eines steckerfertigen Kühlmöbels steht Ihnen der Adapter ZCB-ADP/
CB-PI zur Verfügung. Weitere Informationen zum Adapter finden Sie in der zugehörigen Produkt-
information.
1.7
Kommunikation CAN-Bus 1
Kommunikation CAN-Bus 2
4
Technische Daten
Spannungsversorgung
Gehäuse
Abmessungen
Befestigung
Umgebungstemperatur
Schutzgrad
Gewicht
CE-Konformität
Technische Änderungen vorbehalten
230V~, +10% / -15%, 50/60Hz, 4,5VA
3-Leiter-CAN-Bus-Schnittstelle, galvanisch getrennt, Schraub-
klemmen 2,5mm² / 2 x RJ45-Buchse und schaltbarer Abschluss-
widerstand
3-Leiter-CAN-Bus-Schnittstelle, Schraubklemmen 2,5mm² /
RJ45-Buchse und schaltbarer Abschlusswiderstand
Kunststoff
(BxHxT) 106 x 89 x 56mm (DIN 43880)
Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Betrieb: -20...+55°C, Lagerung: -25...+70°C
IP20
Ca. 364g
EU-Konformität gemäß
-
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
RoHS II
CAN-Bridge_V1.1.3_PI_2023-05_DE
