Sustitución del cabezal de
la desbrozadora
1. Retire la batería de la desbrozadora.
2. Alinee el orificio de la copa con el orificio de la
caja de engranajes de la desbrozadora
16).
3. Inserte la varilla metálica incluida a través de la
copa y por el orificio de la caja de engranajes
de la desbrozadora para fijar el cabezal de la
desbrozadora (Figura

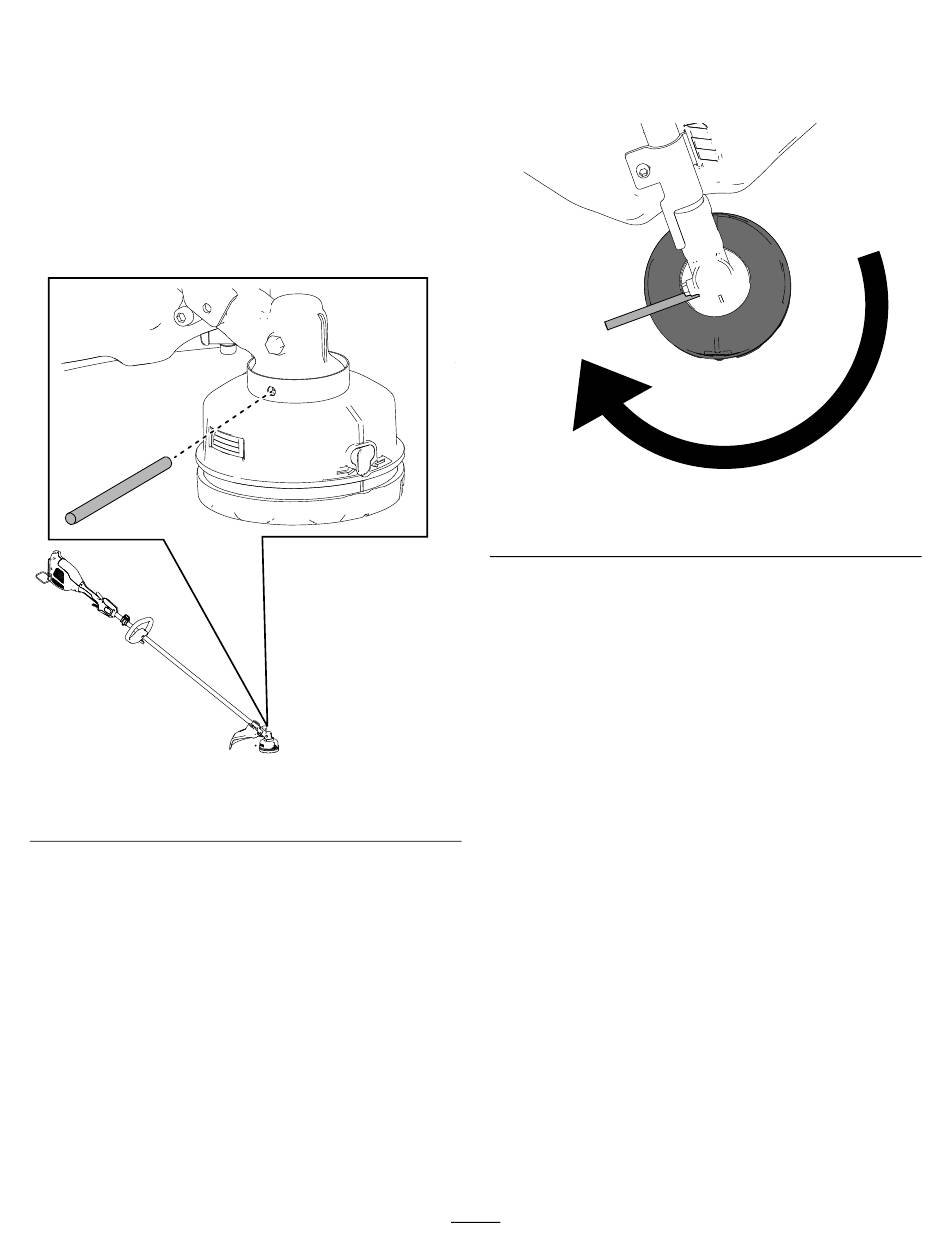

Figura 16
Algunas piezas no se ilustran para mayor claridad
(Figura
16).
g378077
4. Con la varilla metálica sujetando el cabezal
de la desbrozadora, gire el cabezal de la
desbrozadora en sentido horario para retirarla
del espárrago roscado de la caja de engranajes
(Figura 17).
Algunas piezas no se ilustran para mayor claridad
5. Para instalar el cabezal nuevo en la
desbrozadora, gírelo en sentido antihorario
sobre el poste de la caja de engranajes mientras
sujeta la copa con la varilla metálica.
16
Figura 17
g378078
