Toro Revolution 60 V Bedienungsanleitung Seite 36

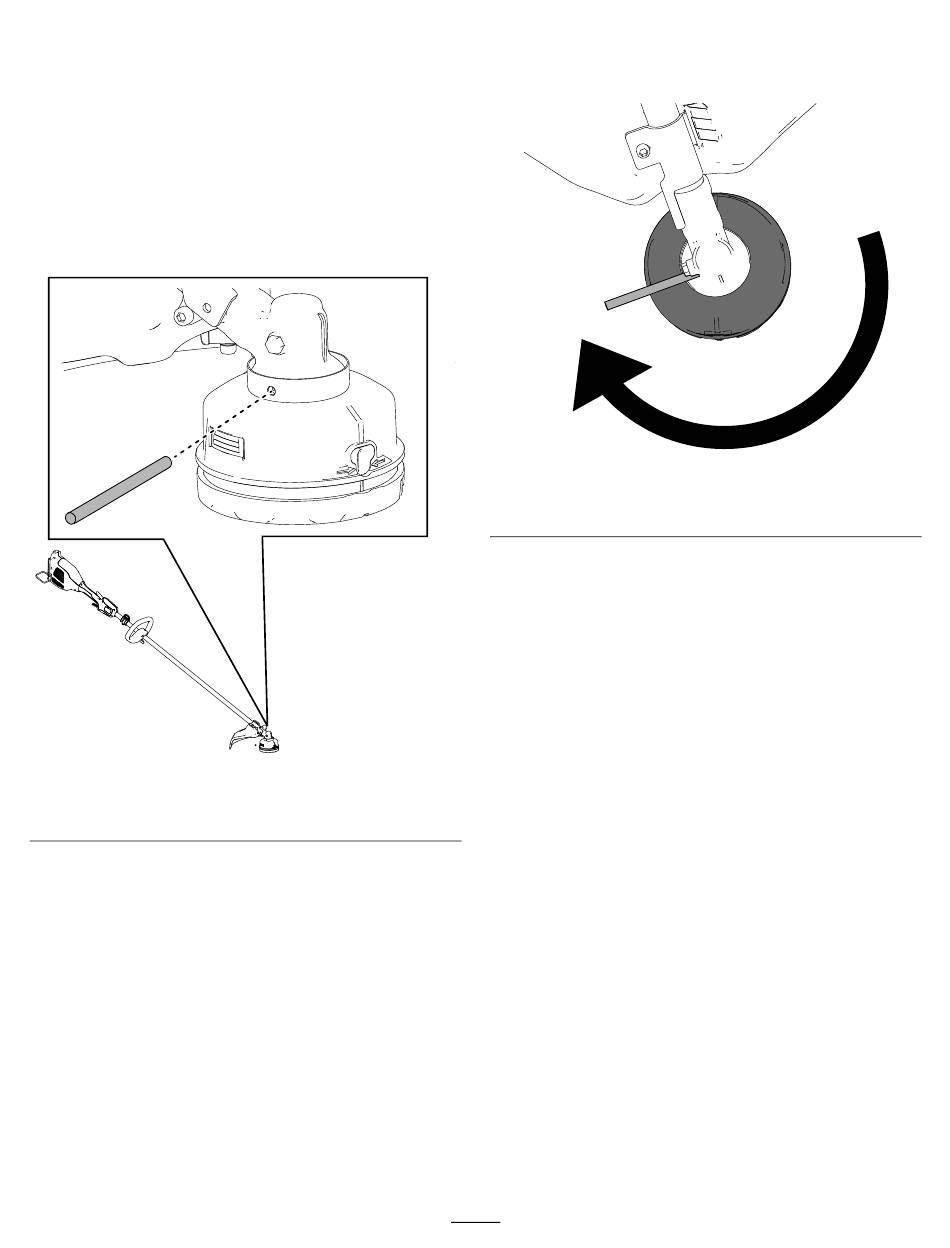

Auswechseln des
Schneidkopfes
1. Nehmen Sie den Akku aus dem Freischneider.
2. Richten Sie das Loch in der Kopfplatte auf das
Loch im Getriebegehäuse des Freischneiders
aus (Bild 16).
3. Führen Sie den mitgelieferten Metallstab
durch die Kopfplatte und in das Loch im
Getriebegehäuse des Freischneiders ein, um
den Freischneiderkopf zu arretieren
Einige Teile sind zur besseren Darstellung nicht abgebildet
(Bild
Bild 16
4. Drehen Sie den Freischneiderkopf mit dem
Metallstab, die den Freischneiderkopf arretiert,
im Uhrzeigersinn, um ihn vom Gewinde des
Getriebegehäuses zu entfernen
16).
Einige Teile sind zur besseren Darstellung nicht abgebildet
5. Um den neuen Freischneiderkopf anzubringen,
drehen Sie ihn gegen den Uhrzeigersinn
auf dem Getriebegehäuse, während Sie die
Kopfplatte mit der Metallstange festhalten.
g378077
17
(Bild 17).
Bild 17
g378078
