4 Montage
4.6

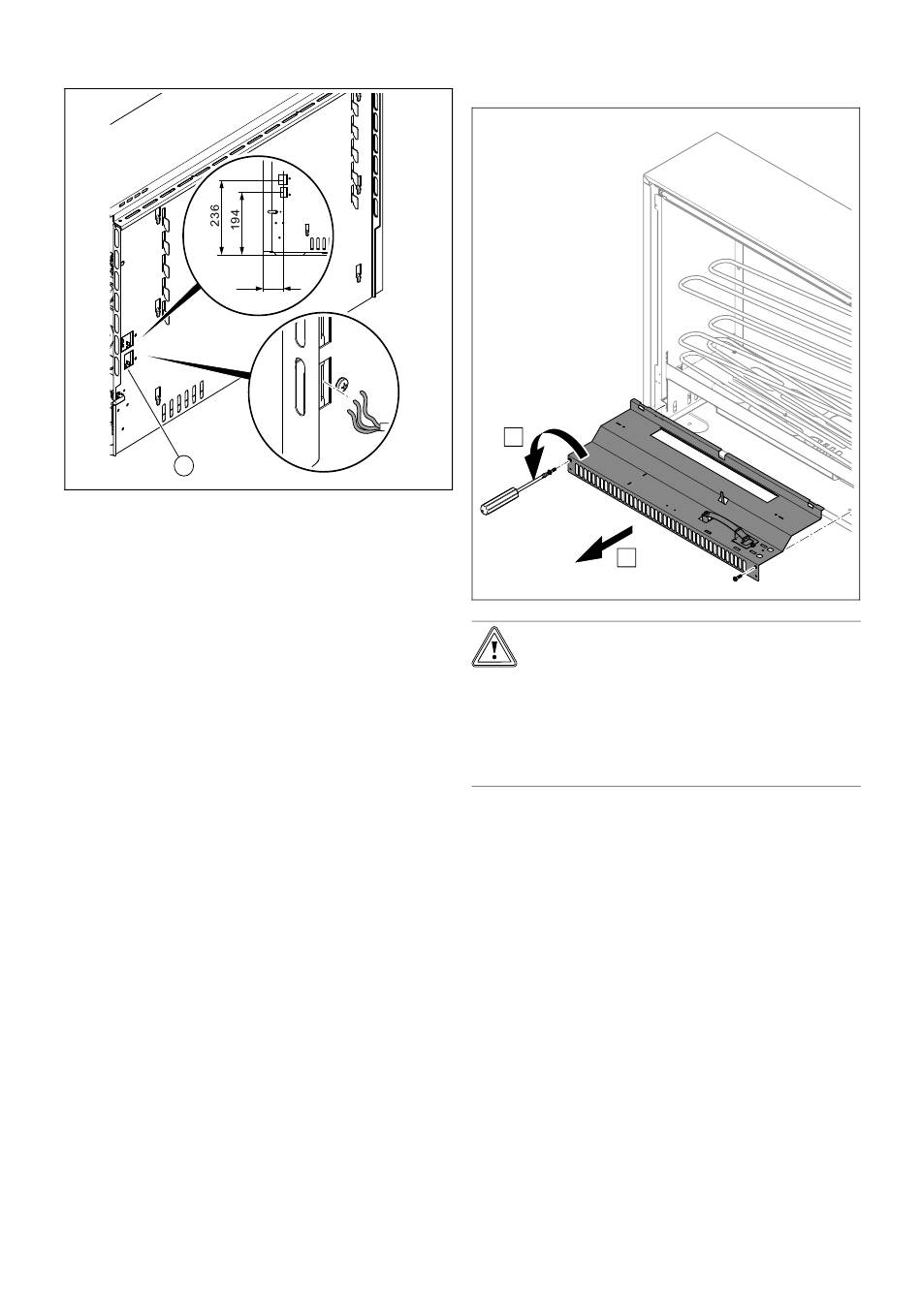

Elektrische Installation vorbereiten

1
1. Führen Sie die Anschlussleitungen für die Aufladung,
Raumtemperaturregler und eventuell vorhandene Auf-
ladesteuerung durch die Kabeldurchführungen (1) der
Rückwand des Produkts in den Schaltraum.
2. Berücksichtigen Sie die Maße für die Kabeldurchführun-
gen.
3. Vergleichen Sie die auf dem Typenschild (linke Seiten-
wand) angegebene Spannung und Frequenz mit der
Netzspannung.
4. Verlegen und kürzen Sie die Leitung so, dass sich die
Anschlussleitung im Produkt nicht an die Luftschlitze
der Seitenwand verlagern kann.
5. Markieren Sie die Anschlussleistung und Nennaufla-
dung des Produkts entsprechend der Kästchen auf dem
Typenschild.
8
71
4.7 Luftführungsbaugruppe und Lüfter
demontieren
A
B
Vorsicht!
Risiko eines Sachschadens durch un-
sachgemäße Handhabung!
Die Litzen dürfen nicht beschädigt werden.
▶
Achten Sie darauf, dass die demontierten
Bauteile beim Ablegen unversehrt blei-
ben.
1. Demontieren Sie die Luftführungsbaugruppe.
Installations- und Wartungsanleitung eloMENT 0020257261_00
