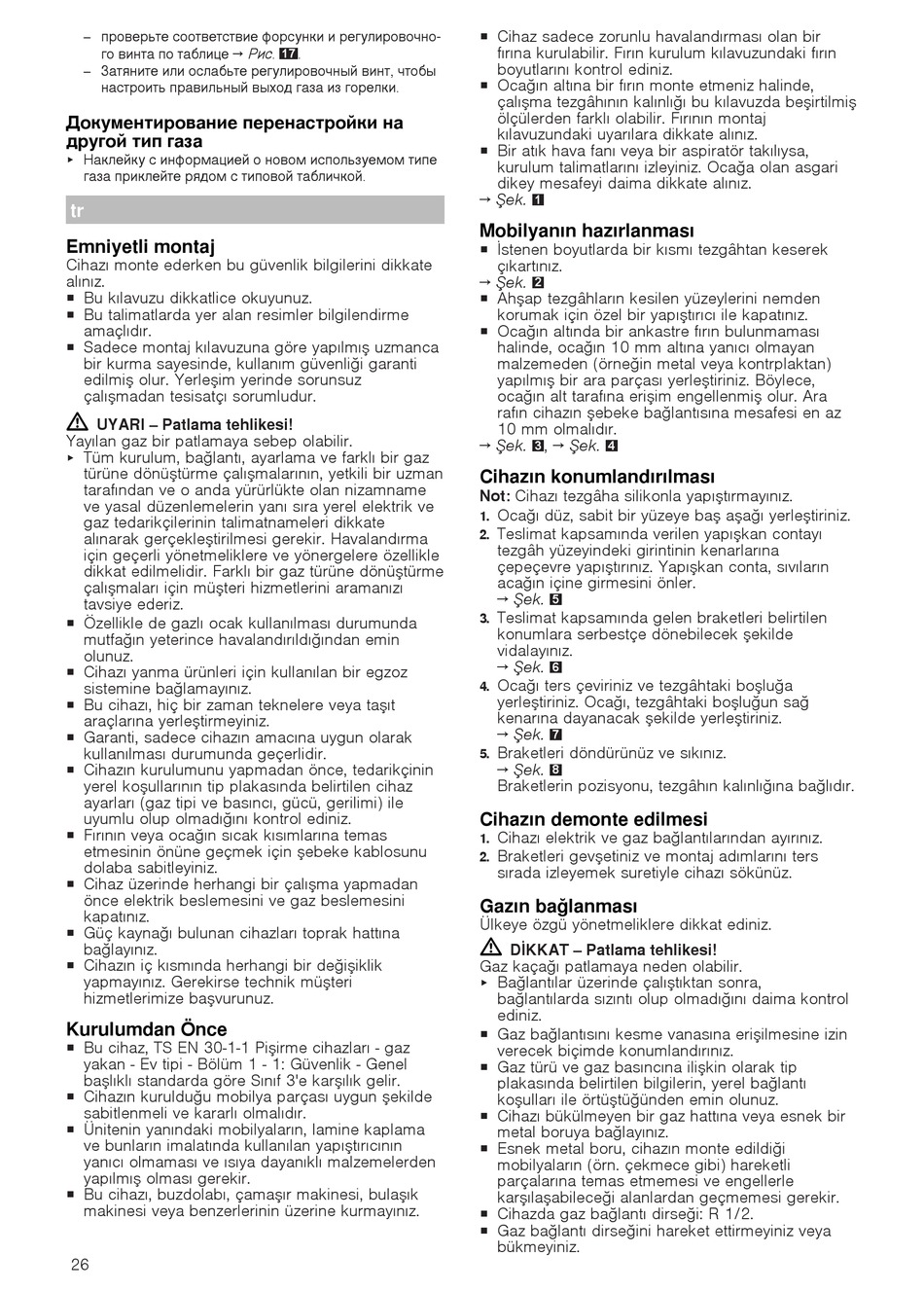

проверьте соответствие форсунки и регулировочно-
‒
го винта по таблице → Рис.
Затяните или ослабьте регулировочный винт, чтобы
‒
настроить правильный выход газа из горелки.
Документирование перенастройки на
другой тип газа
Наклейку с информацией о новом используемом типе
▶
газа приклейте рядом с типовой табличкой.
tr
Emniyetli montaj
Cihazı monte ederken bu güvenlik bilgilerini dikkate
alınız.
¡ Bu kılavuzu dikkatlice okuyunuz.
¡ Bu talimatlarda yer alan resimler bilgilendirme
amaçlıdır.
¡ Sadece montaj kılavuzuna göre yapılmış uzmanca
bir kurma sayesinde, kullanım güvenliği garanti
edilmiş olur. Yerleşim yerinde sorunsuz
çalışmadan tesisatçı sorumludur.
UYARI ‒ Patlama tehlikesi!
Yayılan gaz bir patlamaya sebep olabilir.
Tüm kurulum, bağlantı, ayarlama ve farklı bir gaz
▶
türüne dönüştürme çalışmalarının, yetkili bir uzman
tarafından ve o anda yürürlükte olan nizamname
ve yasal düzenlemelerin yanı sıra yerel elektrik ve
gaz tedarikçilerinin talimatnameleri dikkate
alınarak gerçekleştirilmesi gerekir. Havalandırma
için geçerli yönetmeliklere ve yönergelere özellikle
dikkat edilmelidir. Farklı bir gaz türüne dönüştürme
çalışmaları için müşteri hizmetlerini aramanızı
tavsiye ederiz.
¡ Özellikle de gazlı ocak kullanılması durumunda
mutfağın yeterince havalandırıldığından emin
olunuz.
¡ Cihazı yanma ürünleri için kullanılan bir egzoz
sistemine bağlamayınız.
¡ Bu cihazı, hiç bir zaman teknelere veya taşıt
araçlarına yerleştirmeyiniz.
¡ Garanti, sadece cihazın amacına uygun olarak
kullanılması durumunda geçerlidir.
¡ Cihazın kurulumunu yapmadan önce, tedarikçinin
yerel koşullarının tip plakasında belirtilen cihaz
ayarları (gaz tipi ve basıncı, gücü, gerilimi) ile
uyumlu olup olmadığını kontrol ediniz.
¡ Fırının veya ocağın sıcak kısımlarına temas
etmesinin önüne geçmek için şebeke kablosunu
dolaba sabitleyiniz.
¡ Cihaz üzerinde herhangi bir çalışma yapmadan
önce elektrik beslemesini ve gaz beslemesini
kapatınız.
¡ Güç kaynağı bulunan cihazları toprak hattına
bağlayınız.
¡ Cihazın iç kısmında herhangi bir değişiklik
yapmayınız. Gerekirse technik müşteri
hizmetlerimize başvurunuz.
Kurulumdan Önce
¡ Bu cihaz, TS EN 30-1-1 Pişirme cihazları - gaz
yakan - Ev tipi - Bölüm 1 - 1: Güvenlik - Genel
başlıklı standarda göre Sınıf 3'e karşılık gelir.
¡ Cihazın kurulduğu mobilya parçası uygun şekilde
sabitlenmeli ve kararlı olmalıdır.
¡ Ünitenin yanındaki mobilyaların, lamine kaplama
ve bunların imalatında kullanılan yapıştırıcının
yanıcı olmaması ve ısıya dayanıklı malzemelerden
yapılmış olması gerekir.
¡ Bu cihazı, buzdolabı, çamaşır makinesi, bulaşık
makinesi veya benzerlerinin üzerine kurmayınız.
26
.
17
¡ Cihaz sadece zorunlu havalandırması olan bir
fırına kurulabilir. Fırın kurulum kılavuzundaki fırın
boyutlarını kontrol ediniz.
¡ Ocağın altına bir fırın monte etmeniz halinde,
çalışma tezgâhının kalınlığı bu kılavuzda beşirtilmiş
ölçülerden farklı olabilir. Fırının montaj
kılavuzundaki uyarılara dikkate alınız.
¡ Bir atık hava fanı veya bir aspiratör takılıysa,
kurulum talimatlarını izleyiniz. Ocağa olan asgari
dikey mesafeyi daima dikkate alınız.
→ Şek.
1
Mobilyanın hazırlanması
¡ İstenen boyutlarda bir kısmı tezgâhtan keserek
çıkartınız.
→ Şek.
2
¡ Ahşap tezgâhların kesilen yüzeylerini nemden
korumak için özel bir yapıştırıcı ile kapatınız.
¡ Ocağın altında bir ankastre fırın bulunmaması
halinde, ocağın 10 mm altına yanıcı olmayan
malzemeden (örneğin metal veya kontrplaktan)
yapılmış bir ara parçası yerleştiriniz. Böylece,
ocağın alt tarafına erişim engellenmiş olur. Ara
rafın cihazın şebeke bağlantısına mesafesi en az
10 mm olmalıdır.
→ Şek. , → Şek.
3 4
Cihazın konumlandırılması
Not: Cihazı tezgâha silikonla yapıştırmayınız.
Ocağı düz, sabit bir yüzeye baş aşağı yerleştiriniz.
1.
Teslimat kapsamında verilen yapışkan contayı
2.
tezgâh yüzeyindeki girintinin kenarlarına
çepeçevre yapıştırınız. Yapışkan conta, sıvıların
acağın içine girmesini önler.
→ Şek.
5
Teslimat kapsamında gelen braketleri belirtilen
3.
konumlara serbestçe dönebilecek şekilde
vidalayınız.
→ Şek.
6
Ocağı ters çeviriniz ve tezgâhtaki boşluğa
4.
yerleştiriniz. Ocağı, tezgâhtaki boşluğun sağ
kenarına dayanacak şekilde yerleştiriniz.
→ Şek.
7
Braketleri döndürünüz ve sıkınız.
5.
→ Şek.
8
Braketlerin pozisyonu, tezgâhın kalınlığına bağlıdır.
Cihazın demonte edilmesi
Cihazı elektrik ve gaz bağlantılarından ayırınız.
1.
Braketleri gevşetiniz ve montaj adımlarını ters
2.
sırada izleyemek suretiyle cihazı sökünüz.
Gazın bağlanması
Ülkeye özgü yönetmeliklere dikkat ediniz.
DİKKAT ‒ Patlama tehlikesi!
Gaz kaçağı patlamaya neden olabilir.
Bağlantılar üzerinde çalıştıktan sonra,
▶
bağlantılarda sızıntı olup olmadığını daima kontrol
ediniz.
¡ Gaz bağlantısını kesme vanasına erişilmesine izin
verecek biçimde konumlandırınız.
¡ Gaz türü ve gaz basıncına ilişkin olarak tip
plakasında belirtilen bilgilerin, yerel bağlantı
koşulları ile örtüştüğünden emin olunuz.
¡ Cihazı bükülmeyen bir gaz hattına veya esnek bir
metal boruya bağlayınız.
¡ Esnek metal boru, cihazın monte edildiği
mobilyaların (örn. çekmece gibi) hareketli
parçalarına temas etmemesi ve engellerle
karşılaşabileceği alanlardan geçmemesi gerekir.
¡ Cihazda gaz bağlantı dirseği: R 1/2.
¡ Gaz bağlantı dirseğini hareket ettirmeyiniz veya
bükmeyiniz.
