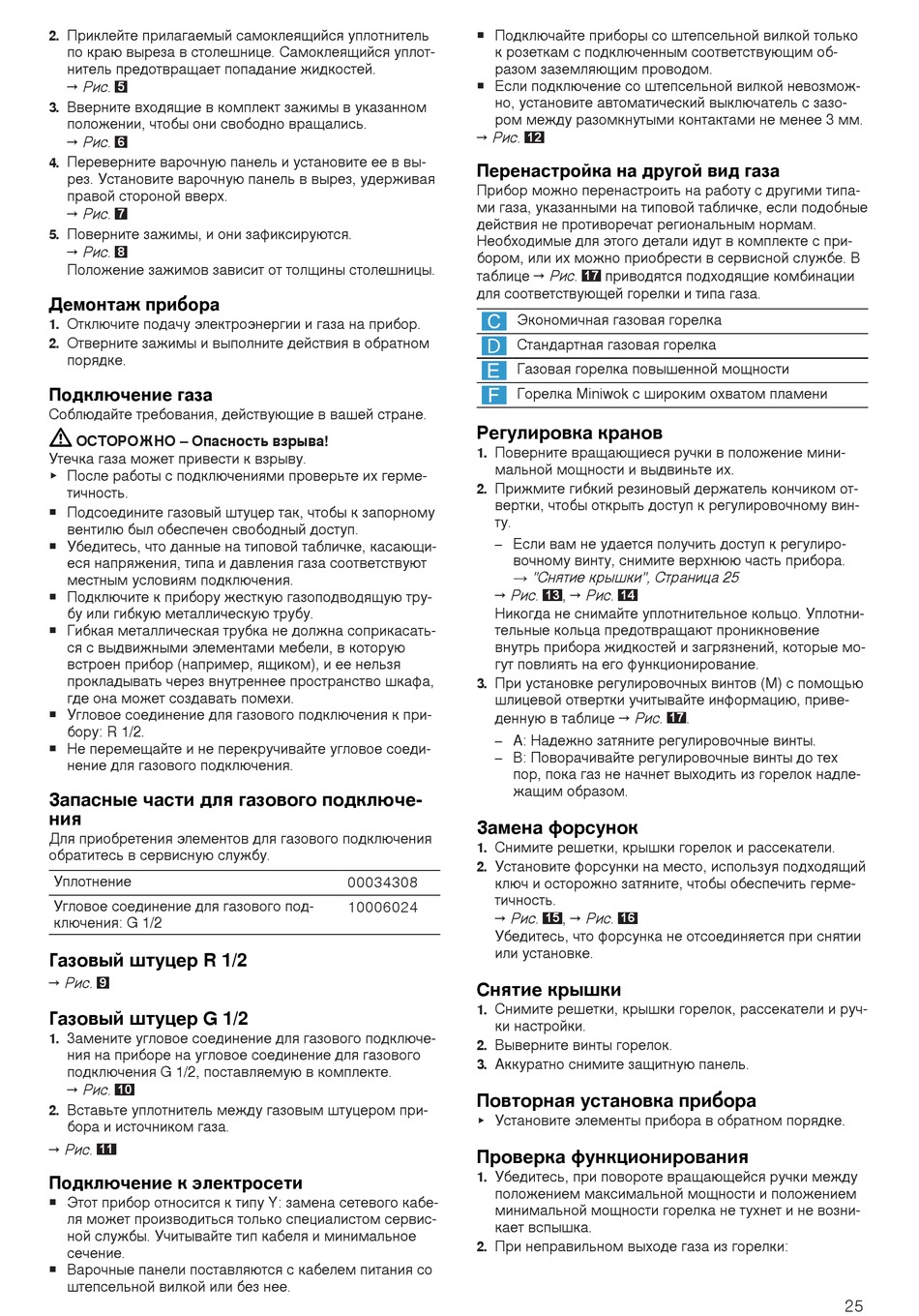

Balay 3ETX464MB Montageanleitung Seite 25

Приклейте прилагаемый самоклеящийся уплотнитель
2.
по краю выреза в столешнице. Самоклеящийся уплот-
нитель предотвращает попадание жидкостей.
→ Рис.
5
Вверните входящие в комплект зажимы в указанном
3.
положении, чтобы они свободно вращались.
→ Рис.
6
Переверните варочную панель и установите ее в вы-
4.
рез. Установите варочную панель в вырез, удерживая
правой стороной вверх.
→ Рис.
7
Поверните зажимы, и они зафиксируются.
5.
→ Рис.
8
Положение зажимов зависит от толщины столешницы.
Демонтаж прибора
Отключите подачу электроэнергии и газа на прибор.
1.
Отверните зажимы и выполните действия в обратном
2.
порядке.
Подключение газа
Соблюдайте требования, действующие в вашей стране.
ОСТОРОЖНО ‒ Опасность взрыва!
Утечка газа может привести к взрыву.
▶ После работы с подключениями проверьте их герме-
тичность.
¡ Подсоедините газовый штуцер так, чтобы к запорному
вентилю был обеспечен свободный доступ.
¡ Убедитесь, что данные на типовой табличке, касающи-
еся напряжения, типа и давления газа соответствуют
местным условиям подключения.
¡ Подключите к прибору жесткую газоподводящую тру-
бу или гибкую металлическую трубу.
¡ Гибкая металлическая трубка не должна соприкасать-
ся с выдвижными элементами мебели, в которую
встроен прибор (например, ящиком), и ее нельзя
прокладывать через внутреннее пространство шкафа,
где она может создавать помехи.
¡ Угловое соединение для газового подключения к при-
бору: R 1/2.
¡ Не перемещайте и не перекручивайте угловое соеди-
нение для газового подключения.
Запасные части для газового подключе-
ния
Для приобретения элементов для газового подключения
обратитесь в сервисную службу.
Уплотнение
Угловое соединение для газового под-
ключения: G 1/2
Газовый штуцер R 1/2
→ Рис.
9
Газовый штуцер G 1/2
Замените угловое соединение для газового подключе-
1.
ния на приборе на угловое соединение для газового
подключения G 1/2, поставляемую в комплекте.
→ Рис.
10
Вставьте уплотнитель между газовым штуцером при-
2.
бора и источником газа.
→ Рис.
11
Подключение к электросети
¡ Этот прибор относится к типу Y: замена сетевого кабе-
ля может производиться только специалистом сервис-
ной службы. Учитывайте тип кабеля и минимальное
сечение.
¡ Варочные панели поставляются с кабелем питания со
штепсельной вилкой или без нее.
¡ Подключайте приборы со штепсельной вилкой только
к розеткам с подключенным соответствующим об-
разом заземляющим проводом.
¡ Если подключение со штепсельной вилкой невозмож-
но, установите автоматический выключатель с зазо-
ром между разомкнутыми контактами не менее 3 мм.
→ Рис.
Перенастройка на другой вид газа
Прибор можно перенастроить на работу с другими типа-
ми газа, указанными на типовой табличке, если подобные
действия не противоречат региональным нормам.
Необходимые для этого детали идут в комплекте с при-
бором, или их можно приобрести в сервисной службе. В
таблице → Рис.
для соответствующей горелки и типа газа.
Экономичная газовая горелка
Стандартная газовая горелка
Газовая горелка повышенной мощности
Горелка Miniwok с широким охватом пламени
Регулировка кранов
Поверните вращающиеся ручки в положение мини-
1.
мальной мощности и выдвиньте их.
Прижмите гибкий резиновый держатель кончиком от-
2.
вертки, чтобы открыть доступ к регулировочному вин-
ту.
Если вам не удается получить доступ к регулиро-
‒
вочному винту, снимите верхнюю часть прибора.
→ "Снятие крышки", Страница 25
→ Рис.
Никогда не снимайте уплотнительное кольцо. Уплотни-
тельные кольца предотвращают проникновение
внутрь прибора жидкостей и загрязнений, которые мо-
гут повлиять на его функционирование.
При установке регулировочных винтов (M) с помощью
3.
шлицевой отвертки учитывайте информацию, приве-
денную в таблице → Рис.
A: Надежно затяните регулировочные винты.
‒
B: Поворачивайте регулировочные винты до тех
‒
пор, пока газ не начнет выходить из горелок надле-
жащим образом.
Замена форсунок
Снимите решетки, крышки горелок и рассекатели.
1.
Установите форсунки на место, используя подходящий
2.
00034308 ключ и осторожно затяните, чтобы обеспечить герме-
тичность.
10006024
→ Рис.
Убедитесь, что форсунка не отсоединяется при снятии
или установке.
Снятие крышки
Снимите решетки, крышки горелок, рассекатели и руч-
1.
ки настройки.
Выверните винты горелок.
2.
Аккуратно снимите защитную панель.
3.
Повторная установка прибора
Установите элементы прибора в обратном порядке.
▶
Проверка функционирования
Убедитесь, при повороте вращающейся ручки между
1.
положением максимальной мощности и положением
минимальной мощности горелка не тухнет и не возни-
кает вспышка.
При неправильном выходе газа из горелки:
2.
12
приводятся подходящие комбинации
17
, → Рис.
13 14
.
17
, → Рис.
15 16
25
