Montage
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+

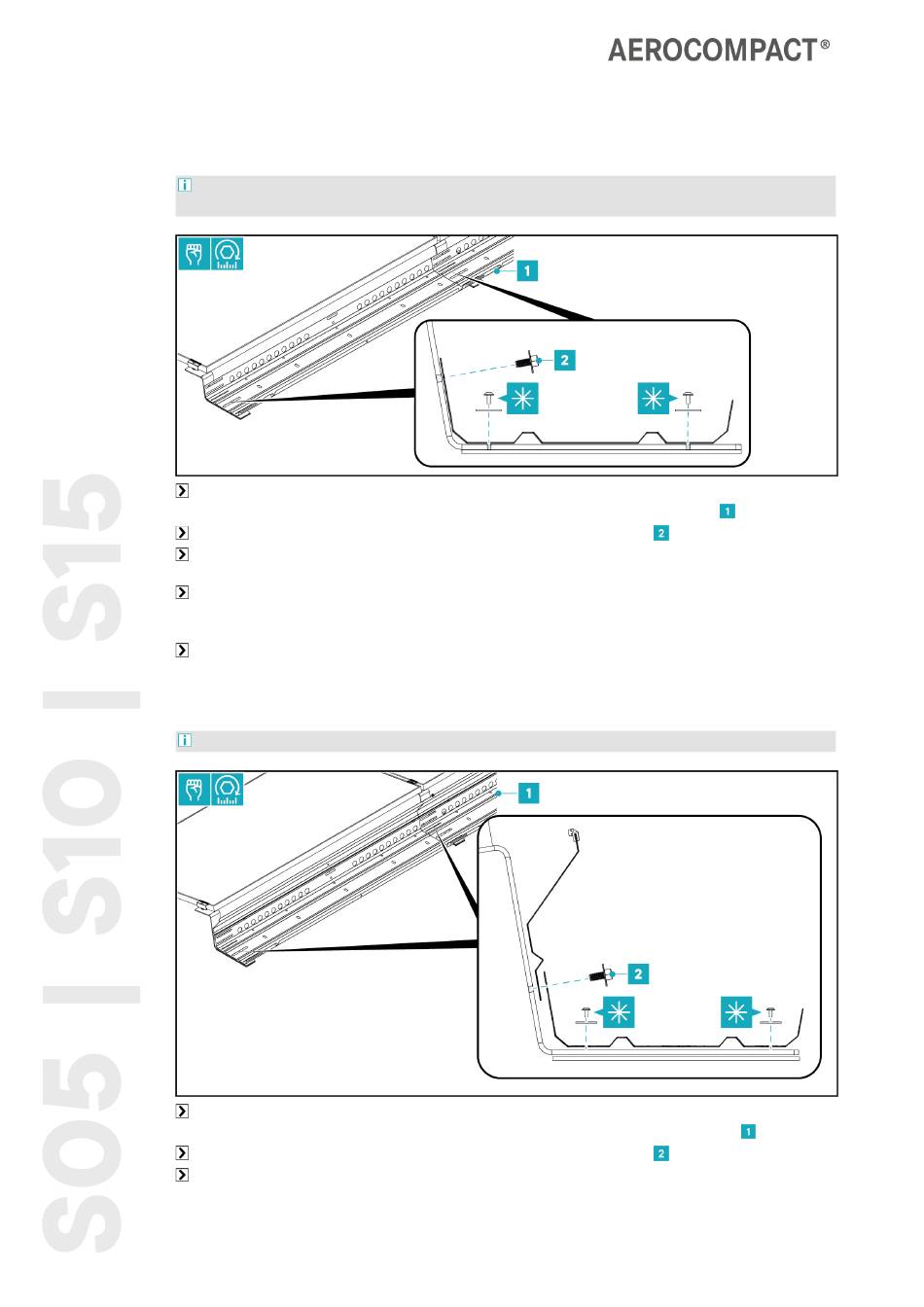

Lange Ballastwanne bei S05 montieren
+
+
+
+
+
+
+
+
Beim System S05 können die langen Ballastwannen die Windleitbleche ersetzen.
+
+
+
+
Überall wo lange Ballastwannen montiert werden, werden keine Windleitbleche montiert.
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Wenn mehrere Ballastwannen aufeinander folgen:
+
+
+
+
+
+
+
+
Ballastwannen so auslegen, dass sich diese an den Verbindern bzw. Füßen überlappen
+
+
+
+
Die Ballastwanne an den Stützen mit einer Furchenschraube festschrauben
+
+
+
+
Schrauben mit 15 Nm anziehen.
+
+
+
+
+
+
+
+
Wenn in den Planungsunterlagen vorgegeben (optional):
+
+
+
+
Boden der Ballastwannen mit den Verbindern bzw. Endfüßen verschrauben (Furchenschraube STS4x8
und Unterlegscheibe 4,3(/25).
+
+
+
+
Schrauben handfest anziehen.
+
+
+
+
+
+
+
+
+
+
+
+
Lange Ballastwanne bei S10 und S15 montieren
+
+
+
+
+
+
+
+
Bei den Systemen S10 und S15 wird die Ballastwanne gemeinsam mit den Windleitblechen montiert.
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Wenn mehrere Ballastwannen aufeinander Folgen:
+
+
+
+
Ballastwannen so auslegen, dass sich diese an den Verbindern bzw. Endfüßen überlappen
+
+
+
+
Die Ballastwanne an den Stützen mit einer Furchenschraube festschrauben
+
+
+
+
Schrauben mit 15 Nm anziehen.
+
+
+
+
+
+
+
+
+
+
+
+
