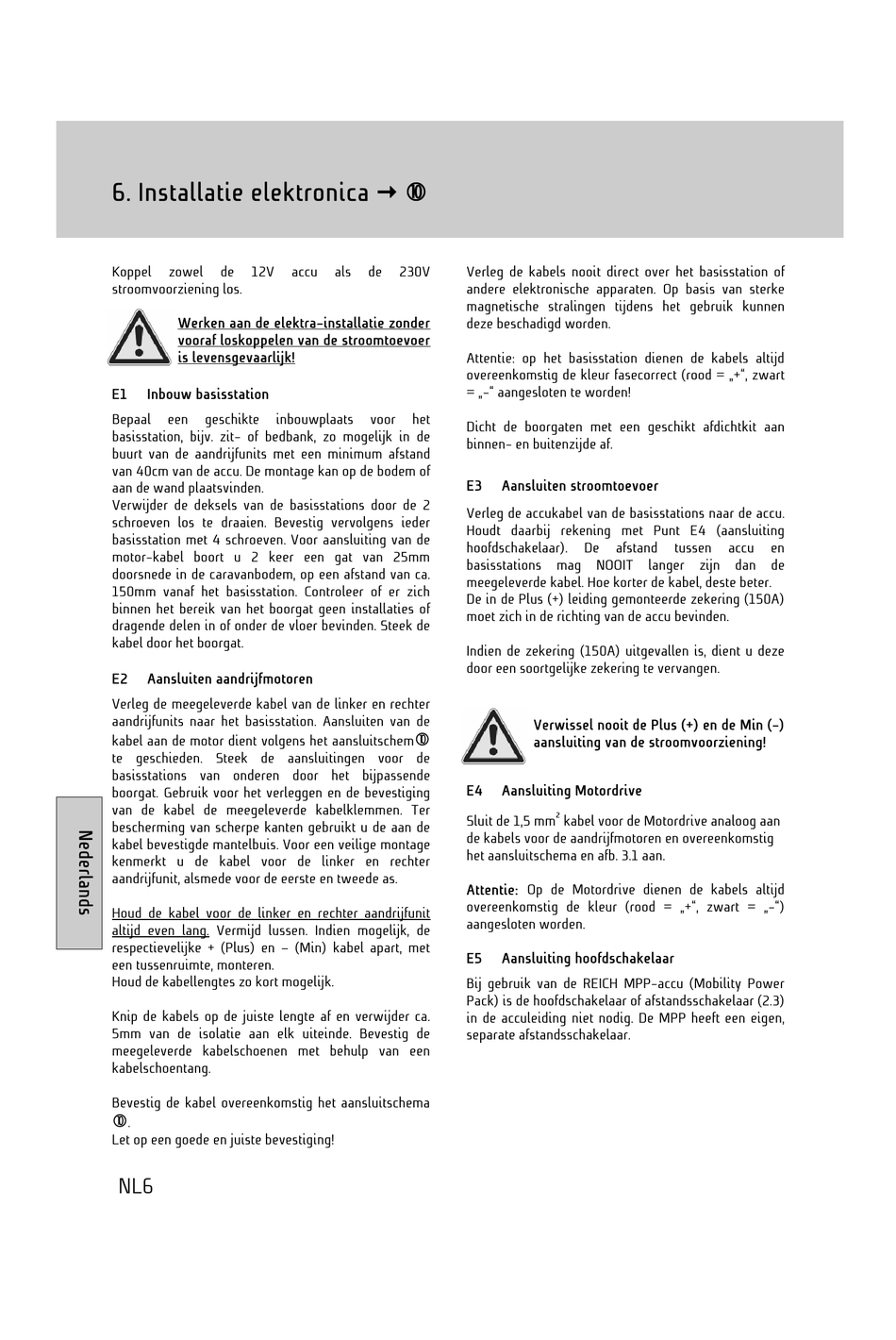

6. Installatie elektronica
Koppel
zowel
de
12V
stroomvoorziening los.
Werken aan de elektra-installatie zonder
vooraf loskoppelen van de stroomtoevoer
is levensgevaarlijk!
E1
Inbouw basisstation
Bepaal
een
geschikte
inbouwplaats
basisstation, bijv. zit- of bedbank, zo mogelijk in de
buurt van de aandrijfunits met een minimum afstand
van 40cm van de accu. De montage kan op de bodem of
aan de wand plaatsvinden.
Verwijder de deksels van de basisstations door de 2
schroeven los te draaien. Bevestig vervolgens ieder
basisstation met 4 schroeven. Voor aansluiting van de
motor-kabel boort u 2 keer een gat van 25mm
doorsnede in de caravanbodem, op een afstand van ca.
150mm vanaf het basisstation. Controleer of er zich
binnen het bereik van het boorgat geen installaties of
dragende delen in of onder de vloer bevinden. Steek de
kabel door het boorgat.
E2
Aansluiten aandrijfmotoren
Verleg de meegeleverde kabel van de linker en rechter
aandrijfunits naar het basisstation. Aansluiten van de
kabel aan de motor dient volgens het aansluitschem
te geschieden. Steek de aansluitingen voor de
basisstations van onderen door het bijpassende
boorgat. Gebruik voor het verleggen en de bevestiging
van de kabel de meegeleverde kabelklemmen. Ter
bescherming van scherpe kanten gebruikt u de aan de
kabel bevestigde mantelbuis. Voor een veilige montage
kenmerkt u de kabel voor de linker en rechter
aandrijfunit, alsmede voor de eerste en tweede as.
Houd de kabel voor de linker en rechter aandrijfunit
altijd even lang. Vermijd lussen. Indien mogelijk, de
respectievelijke + (Plus) en – (Min) kabel apart, met
een tussenruimte, monteren.
Houd de kabellengtes zo kort mogelijk.
Knip de kabels op de juiste lengte af en verwijder ca.
5mm van de isolatie aan elk uiteinde. Bevestig de
meegeleverde kabelschoenen met behulp van een
kabelschoentang.
Bevestig de kabel overeenkomstig het aansluitschema
.
Let op een goede en juiste bevestiging!
NL6
accu
als
de
230V
voor
het
Verleg de kabels nooit direct over het basisstation of
andere elektronische apparaten. Op basis van sterke
magnetische stralingen tijdens het gebruik kunnen
deze beschadigd worden.
Attentie: op het basisstation dienen de kabels altijd
overeenkomstig de kleur fasecorrect (rood = „+", zwart
= „-" aangesloten te worden!
Dicht de boorgaten met een geschikt afdichtkit aan
binnen- en buitenzijde af.
E3
Aansluiten stroomtoevoer
Verleg de accukabel van de basisstations naar de accu.
Houdt daarbij rekening met Punt E4 (aansluiting
hoofdschakelaar).
De
afstand
basisstations mag NOOIT langer zijn dan de
meegeleverde kabel. Hoe korter de kabel, deste beter.
De in de Plus (+) leiding gemonteerde zekering (150A)
moet zich in de richting van de accu bevinden.
Indien de zekering (150A) uitgevallen is, dient u deze
door een soortgelijke zekering te vervangen.
Verwissel nooit de Plus (+) en de Min (-)
aansluiting van de stroomvoorziening!
E4
Aansluiting Motordrive
Sluit de 1,5 mm² kabel voor de Motordrive analoog aan
de kabels voor de aandrijfmotoren en overeenkomstig
het aansluitschema en afb. 3.1 aan.
Attentie: Op de Motordrive dienen de kabels altijd
overeenkomstig de kleur (rood = „+", zwart = „-")
aangesloten worden.
E5
Aansluiting hoofdschakelaar
Bij gebruik van de REICH MPP-accu (Mobility Power
Pack) is de hoofdschakelaar of afstandsschakelaar (2.3)
in de acculeiding niet nodig. De MPP heeft een eigen,
separate afstandsschakelaar.
tussen
accu
en
