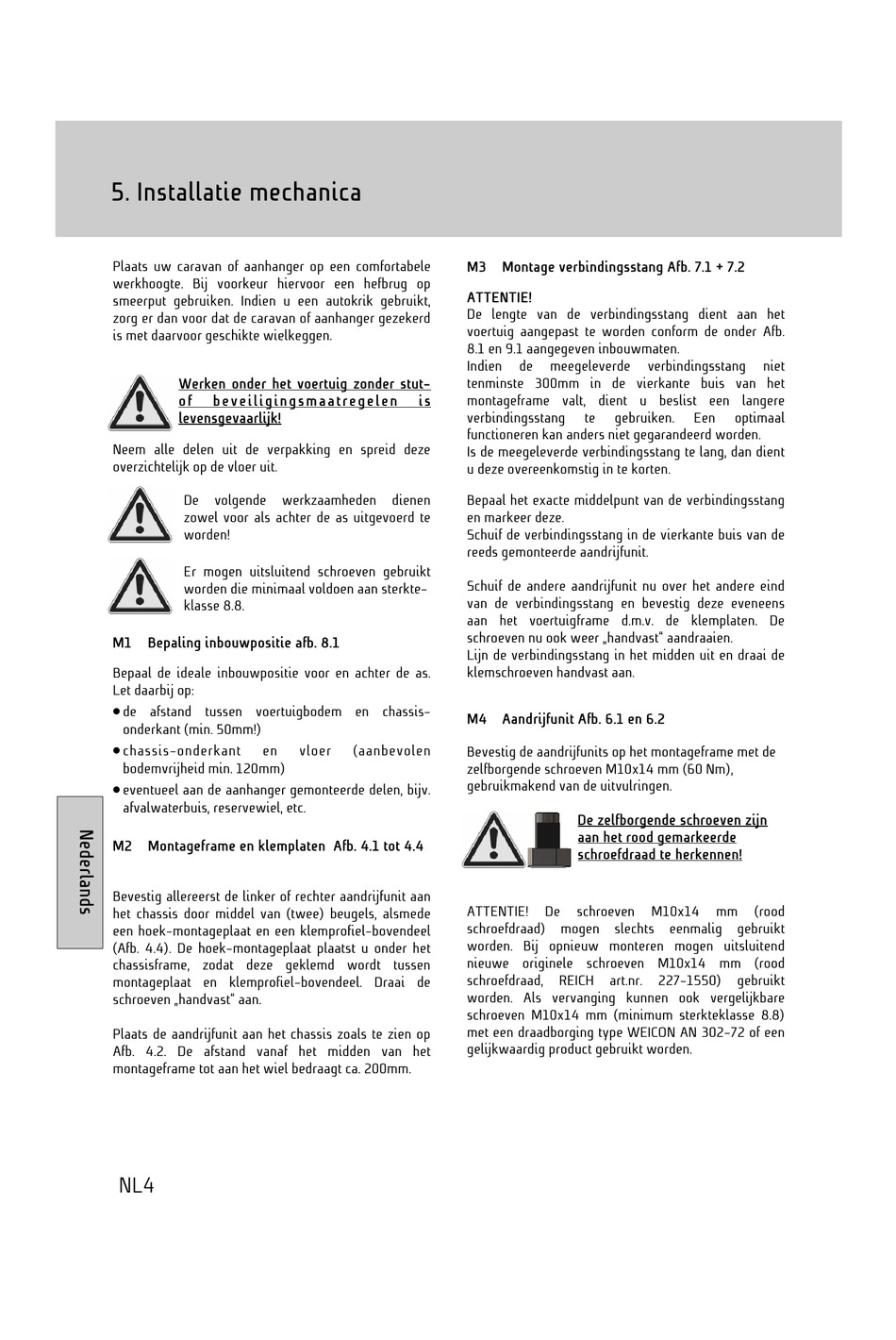

5. Installatie mechanica

Plaats uw caravan of aanhanger op een comfortabele
werkhoogte. Bij voorkeur hiervoor een hefbrug op
smeerput gebruiken. Indien u een autokrik gebruikt,
zorg er dan voor dat de caravan of aanhanger gezekerd
is met daarvoor geschikte wielkeggen.
Werken onder het voertuig zonder stut-
o f b e v e i l i g i n g s m a a t r e g e l e n
levensgevaarlijk!
Neem alle delen uit de verpakking en spreid deze
overzichtelijk op de vloer uit.
De volgende
zowel voor als achter de as uitgevoerd te
worden!
Er mogen uitsluitend schroeven gebruikt
worden die minimaal voldoen aan sterkte-
klasse 8.8.
M1 Bepaling inbouwpositie afb. 8.1
Bepaal de ideale inbouwpositie voor en achter de as.
Let daarbij op:

de afstand tussen voertuigbodem en chassis-
onderkant (min. 50mm!)

chassis-onderkant en
bodemvrijheid min. 120mm)

eventueel aan de aanhanger gemonteerde delen, bijv.
afvalwaterbuis, reservewiel, etc.
M2 Montageframe en klemplaten Afb. 4.1 tot 4.4
Bevestig allereerst de linker of rechter aandrijfunit aan
het chassis door middel van (twee) beugels, alsmede
een hoek-montageplaat en een klemprofiel-bovendeel
(Afb. 4.4). De hoek-montageplaat plaatst u onder het
chassisframe, zodat deze geklemd wordt tussen
montageplaat en klemprofiel-bovendeel. Draai de
schroeven „handvast" aan.
Plaats de aandrijfunit aan het chassis zoals te zien op
Afb. 4.2. De afstand vanaf het midden van het
montageframe tot aan het wiel bedraagt ca. 200mm.
NL4
i s
werkzaamheden dienen
vloer (aanbevolen
M3 Montage verbindingsstang Afb. 7.1 + 7.2
ATTENTIE!
De lengte van de verbindingsstang dient aan het
voertuig aangepast te worden conform de onder Afb.
8.1 en 9.1 aangegeven inbouwmaten.
Indien de meegeleverde
tenminste 300mm in de vierkante buis van het
montageframe valt, dient u beslist een langere
verbindingsstang te gebruiken.
functioneren kan anders niet gegarandeerd worden.
Is de meegeleverde verbindingsstang te lang, dan dient
u deze overeenkomstig in te korten.
Bepaal het exacte middelpunt van de verbindingsstang
en markeer deze.
Schuif de verbindingsstang in de vierkante buis van de
reeds gemonteerde aandrijfunit.
Schuif de andere aandrijfunit nu over het andere eind
van de verbindingsstang en bevestig deze eveneens
aan het voertuigframe d.m.v. de klemplaten. De
schroeven nu ook weer „handvast" aandraaien.
Lijn de verbindingsstang in het midden uit en draai de
klemschroeven handvast aan.
M4 Aandrijfunit Afb. 6.1 en 6.2
Bevestig de aandrijfunits op het montageframe met de
zelfborgende schroeven M10x14 mm (60 Nm),
gebruikmakend van de uitvulringen.
De zelfborgende schroeven zijn
aan het rood gemarkeerde
schroefdraad te herkennen!
ATTENTIE! De schroeven
schroefdraad) mogen slechts
worden. Bij opnieuw monteren mogen uitsluitend
nieuwe originele schroeven M10x14 mm (rood
schroefdraad, REICH art.nr.
worden. Als vervanging kunnen ook vergelijkbare
schroeven M10x14 mm (minimum sterkteklasse 8.8)
met een draadborging type WEICON AN 302-72 of een
gelijkwaardig product gebruikt worden.
verbindingsstang niet
Een optimaal
M10x14 mm (rood
eenmalig gebruikt
227-1550) gebruikt
