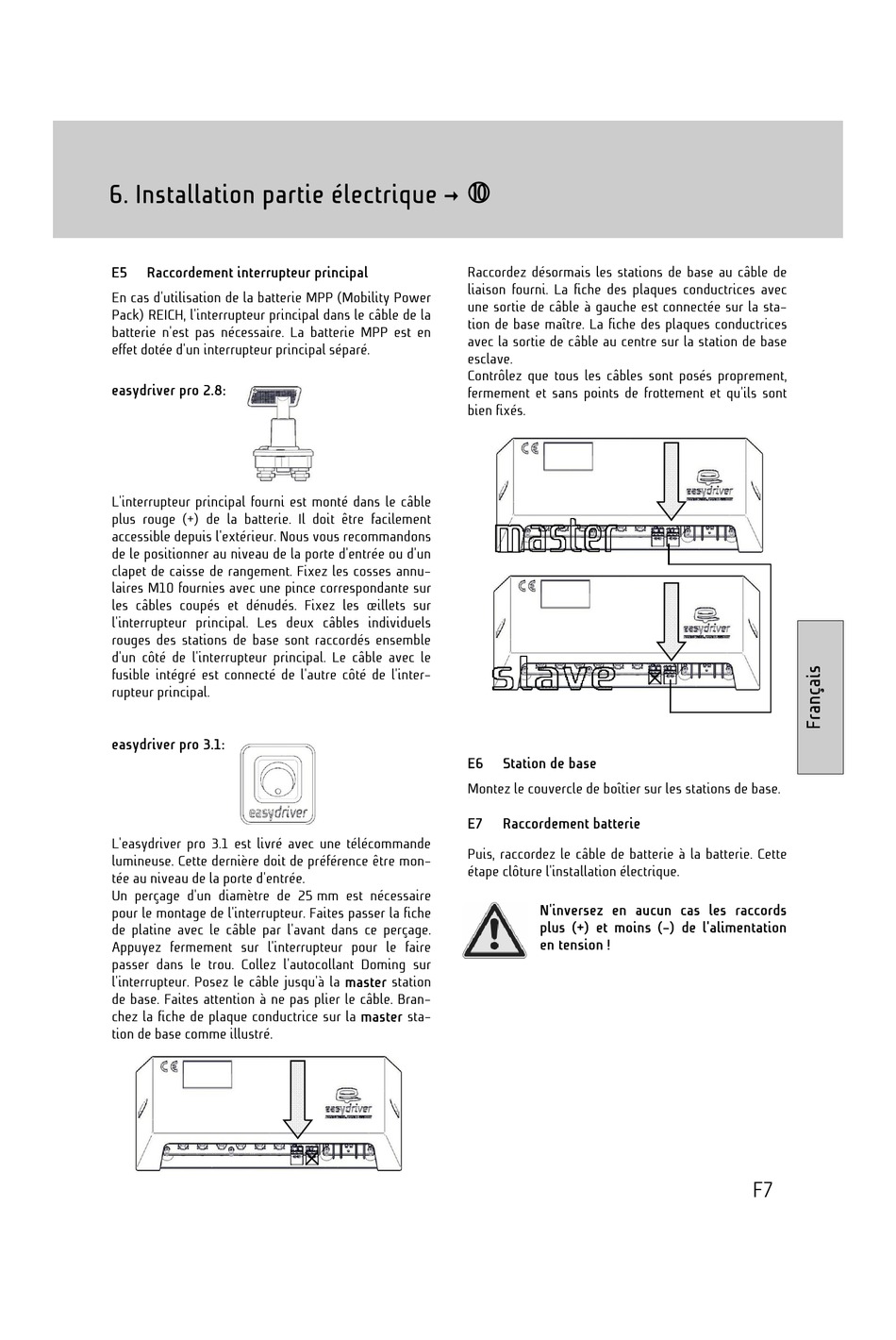

6. Installation partie électrique
E5 Raccordement interrupteur principal
En cas d'utilisation de la batterie MPP (Mobility Power
Pack) REICH, l'interrupteur principal dans le câble de la
batterie n'est pas nécessaire. La batterie MPP est en
effet dotée d'un interrupteur principal séparé.
easydriver pro 2.8:
L'interrupteur principal fourni est monté dans le câble
plus rouge (+) de la batterie. Il doit être facilement
accessible depuis l'extérieur. Nous vous recommandons
de le positionner au niveau de la porte d'entrée ou d'un
clapet de caisse de rangement. Fixez les cosses annu-
laires M10 fournies avec une pince correspondante sur
les câbles coupés et dénudés. Fixez les œillets sur
l'interrupteur principal. Les deux câbles individuels
rouges des stations de base sont raccordés ensemble
d'un côté de l'interrupteur principal. Le câble avec le
fusible intégré est connecté de l'autre côté de l'inter-
rupteur principal.
easydriver pro 3.1:
L'easydriver pro 3.1 est livré avec une télécommande
lumineuse. Cette dernière doit de préférence être mon-
tée au niveau de la porte d'entrée.
Un perçage d'un diamètre de 25 mm est nécessaire
pour le montage de l'interrupteur. Faites passer la fiche
de platine avec le câble par l'avant dans ce perçage.
Appuyez fermement sur l'interrupteur pour le faire
passer dans le trou. Collez l'autocollant Doming sur
l'interrupteur. Posez le câble jusqu'à la master station
de base. Faites attention à ne pas plier le câble. Bran-
chez la fiche de plaque conductrice sur la master sta-
tion de base comme illustré.


Raccordez désormais les stations de base au câble de
liaison fourni. La fiche des plaques conductrices avec
une sortie de câble à gauche est connectée sur la sta-
tion de base maître. La fiche des plaques conductrices
avec la sortie de câble au centre sur la station de base
esclave.
Contrôlez que tous les câbles sont posés proprement,
fermement et sans points de frottement et qu'ils sont
bien fixés.
E6 Station de base
Montez le couvercle de boîtier sur les stations de base.
E7 Raccordement batterie
Puis, raccordez le câble de batterie à la batterie. Cette
étape clôture l'installation électrique.
N'inversez en aucun cas les raccords
plus (+) et moins (-) de l'alimentation
en tension !
F7
