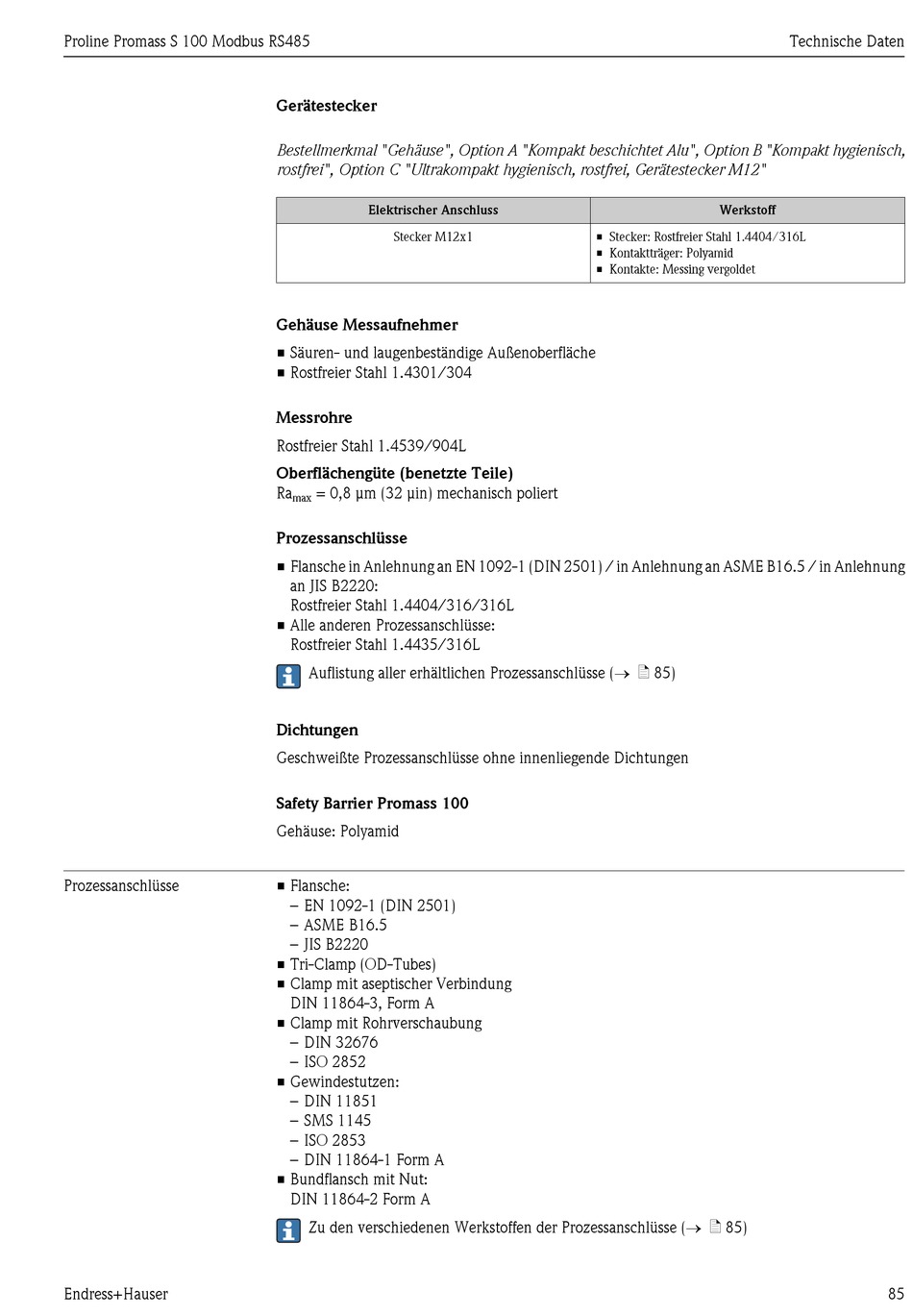

Endress+Hauser Proline Promass S 100 Modbus RS485 Betriebsanleitung Seite 85

Proline Promass S 100 Modbus RS485
Prozessanschlüsse
Endress+Hauser
Gerätestecker
Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu", Option B "Kompakt hygienisch,
rostfrei", Option C "Ultrakompakt hygienisch, rostfrei, Gerätestecker M12"
Elektrischer Anschluss
Stecker M12x1
Gehäuse Messaufnehmer
• Säuren- und laugenbeständige Außenoberfläche
• Rostfreier Stahl 1.4301/304
Messrohre
Rostfreier Stahl 1.4539/904L
Oberflächengüte (benetzte Teile)
Ra = 0,8 µm (32 µin) mechanisch poliert
max
Prozessanschlüsse
• Flansche in Anlehnung an EN 1092-1 (DIN 2501) / in Anlehnung an ASME B16.5 / in Anlehnung
an JIS B2220:
Rostfreier Stahl 1.4404/316/316L
• Alle anderen Prozessanschlüsse:
Rostfreier Stahl 1.4435/316L
Auflistung aller erhältlichen Prozessanschlüsse (® ä 85)
Dichtungen
Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen
Safety Barrier Promass 100
Gehäuse: Polyamid
• Flansche:
– EN 1092-1 (DIN 2501)
– ASME B16.5
– JIS B2220
• Tri-Clamp (OD-Tubes)
• Clamp mit aseptischer Verbindung
DIN 11864-3, Form A
• Clamp mit Rohrverschaubung
– DIN 32676
– ISO 2852
• Gewindestutzen:
– DIN 11851
– SMS 1145
– ISO 2853
– DIN 11864-1 Form A
• Bundflansch mit Nut:
DIN 11864-2 Form A
Zu den verschiedenen Werkstoffen der Prozessanschlüsse (® ä 85)
Werkstoff
• Stecker: Rostfreier Stahl 1.4404/316L
• Kontaktträger: Polyamid
• Kontakte: Messing vergoldet
Technische Daten
