Elektrischer Anschluss
28
3 mm
2
1
mm (in)
å 9

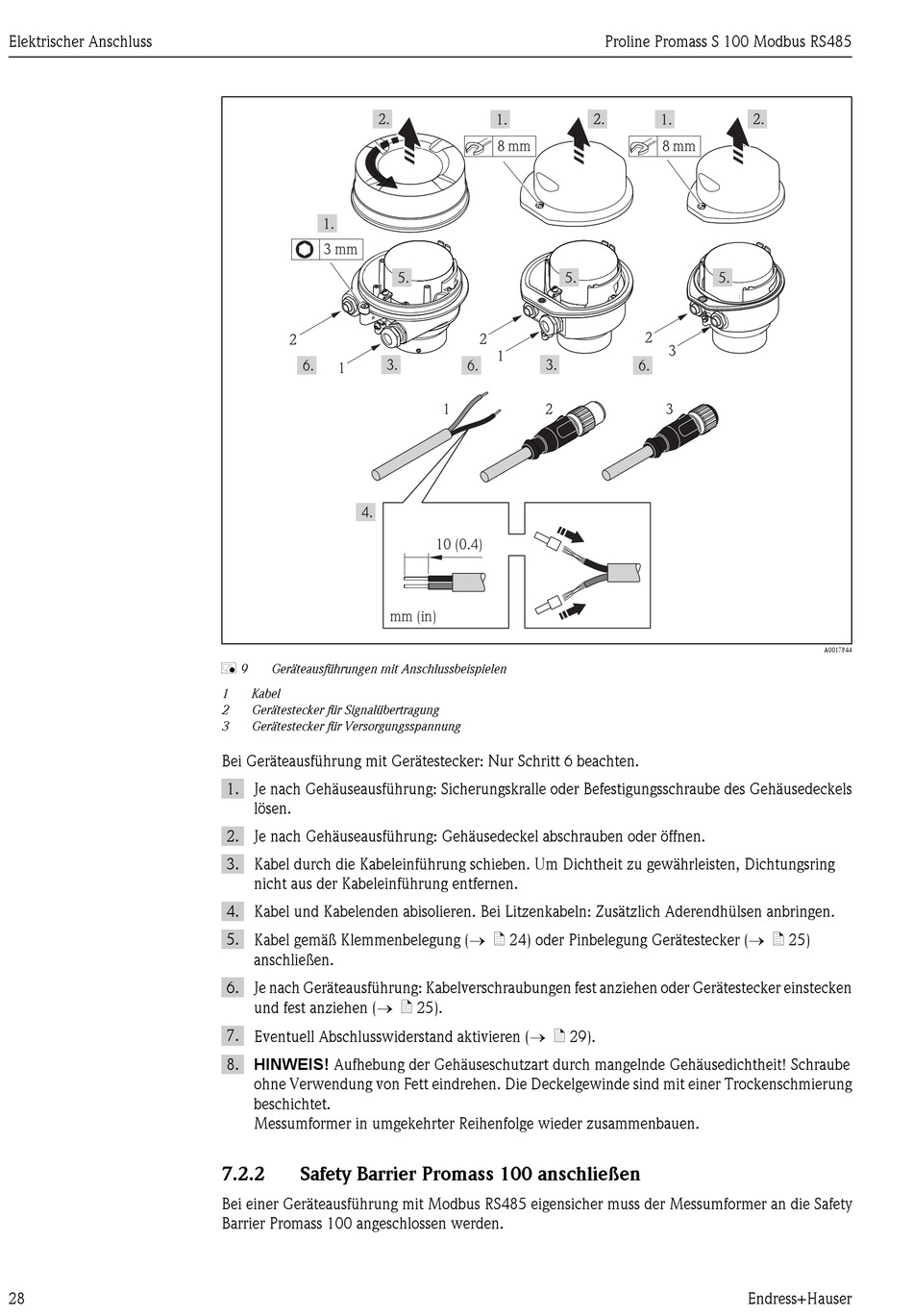

Geräteausführungen mit Anschlussbeispielen
1
Kabel
2
Gerätestecker für Signalübertragung
3
Gerätestecker für Versorgungsspannung
Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels
lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring
nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
5. Kabel gemäß Klemmenbelegung (® ä 24) oder Pinbelegung Gerätestecker (® ä 25)
anschließen.
6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker einstecken
und fest anziehen (® ä 25).
7. Eventuell Abschlusswiderstand aktivieren (® ä 29).
8. HINWEIS! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Schraube
ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trockenschmierung
beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.2
Safety Barrier Promass 100 anschließen
Bei einer Geräteausführung mit Modbus RS485 eigensicher muss der Messumformer an die Safety
Barrier Promass 100 angeschlossen werden.
Proline Promass S 100 Modbus RS485
8 mm
2
1
1
2
10 (0.4)
8 mm
2
3
3
Endress+Hauser
A0017844
