Schritt 6: Signalkabel anschließen
Das Signalkabel ermöglicht die Kommunikation
zwischen den Innen- und Außengeräten. Sie müssen
zunächst die richtige Kabelgröße wählen, bevor Sie es
für den Anschluss vorbereiten.
Kabeltypen
• Netzkabel für den Innenbereich (falls zutreffend):
H05VV-F oder H05V2V2-F
• Außenstromkabel: H07RN-F oder H05RN-F
• Signalkabel: H07RN-F
HINWEIS: In Nordamerika wählen Sie
den Kabeltyp entsprechend den örtlichen
elektrischen Vorschriften.
Mindestquerschnittsfläche von Strom- und
Signalkabeln (als Referenz) (gilt nicht für
Nordamerika)
Nennstrom des
Geräts (A)
> 3 and ≤ 6
> 6 and ≤ 10
> 10 and ≤ 16
> 16 and ≤ 25
> 25 and ≤ 32
> 32 and ≤ 40
WÄHLEN SIE DIE RICHTIGE GRÖSSE DES
KABELS AUS
Die Größe des benötigten Stromversorgungskabels,
Signalkabels, der Sicherung und des Schalters wird
durch den maximalen Strom des Geräts bestimmt.
Der maximale Strom ist auf dem Typenschild an der
Seitenwand des Geräts angegeben. Beziehen Sie
sich auf dieses Typenschild, um das richtige Kabel,
die richtige Sicherung oder den richtigen Schalter
auszuwählen.
HINWEIS: In Nordamerika wählen Sie bitte die richtige
Kabelgröße entsprechend der auf dem Typenschild
des Geräts angegebenen Mindeststrombelastbarkeit
des Stromkreises.
Nennquerschnittsfläche
(mm²)
0,75
1
1,5
2,5
4
6

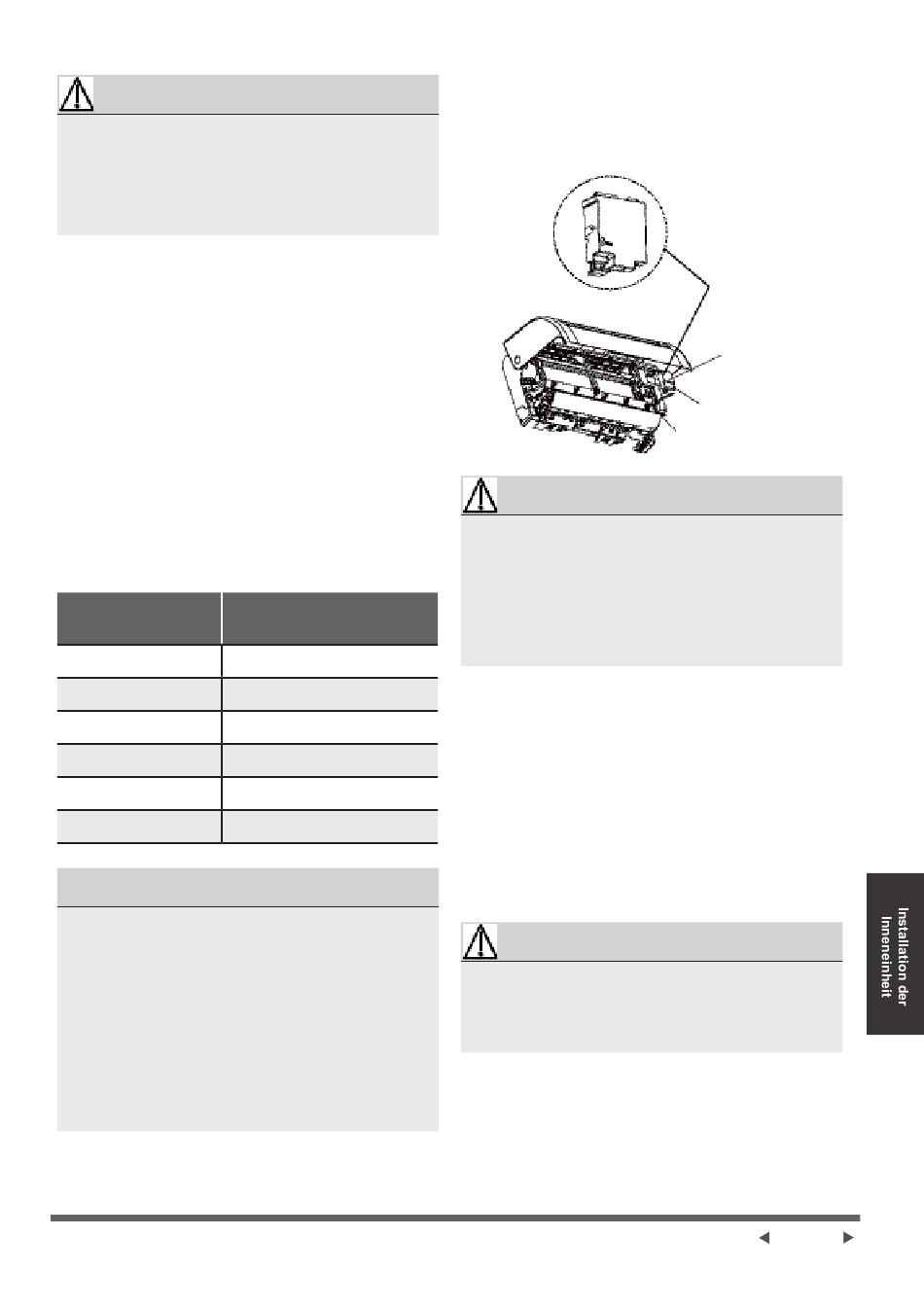

1. Öffnen Sie die Frontplatte des Innengeräts, indem
Sie die Schrauben gemäß der Abbildung unten
lösen.
2. Öffnen Sie den Kabelkastendeckel, um das Kabel
anzuschließen.
WARNUNG
DIE GESAMTE VERDRAHTUNG MUSS
IN STRIKTER ÜBEREINSTIMMUNG
MIT DEM SCHALTPLAN ERFOLGEN,
DER SICH AUF DER RÜCKSEITE DER
FRONTPLATTE DES INNENGERÄTS
BEFINDET.
3. Schrauben Sie die Kabelklemme unterhalb des
Klemmenblocks ab und legen Sie sie zur Seite.
4. Entfernen Sie mit Blick auf die Rückseite des Geräts
die Kunststoffabdeckung an der linken unteren Seite.
5. Führen Sie die Signalleitung durch diesen Schlitz,
von der Rückseite des Geräts zur Vorderseite.
6. Mit Blick auf die Vorderseite des Geräts schließen
Sie die Drähte gemäß dem Schaltplan des
Innengeräts an, schließen Sie die U-Kabelschuhe
an und schrauben Sie jeden Draht fest an die
entsprechende Klemme.
VORSICHT
LEBENDE UND NULL KABEL NICHT
VERWECHSELN
Das ist gefährlich und kann in der Klimaanlage zu
Fehlfunktionen führen.
7. Nachdem Sie überprüft haben, dass jede Verbindung
sicher ist, befestigen Sie das Signalkabel mit
der Kabelklemme am Gerät. Schrauben Sie die
Kabelklemme fest an.
8. Bringen Sie die Kabelabdeckung auf der Vorderseite
des Geräts und die Kunststoffabdeckung auf der
Rückseite wieder an.
Klemmenleiste
Kabelabdeckung
Kabelklemme
Seite 25
