Schritt 3: Wandloch für die Anschlussverrohrung
bohren
Bestimmen Sie die Position des Wandlochs
1.
anhand der Position der Montageplatte. Siehe
Abmessungen der Montageplatte.
2.
Bohren Sie mit einer 65 mm (2,5 Zoll) oder 90 mm
(3,54 Zoll) (je nach Modell) Kernbohrmaschine ein
Loch in die Wand. Achten Sie darauf, dass das
Loch in einem leichten Winkel nach unten gebohrt
wird, so dass die Außenseite des Lochs etwa 5 mm
bis 7 mm (0,2-0,275 Zoll) tiefer als die Innenseite
liegt. Dadurch wird ein ordnungsgemäßer
Wasserabfluss gewährleistet.
3.
Legen Sie die Schutzwandmanschette in das
Loch. Dies schützt die Ränder des Lochs und hilft
beim Abdichten, wenn Sie den Installationsvorgang
beenden.
VORSICHT
Achten Sie beim Bohren des Wandlochs darauf, Kabel,
Rohrleitungen und andere empfindliche Komponenten
zu vermeiden.
Wand
Innen
Außen

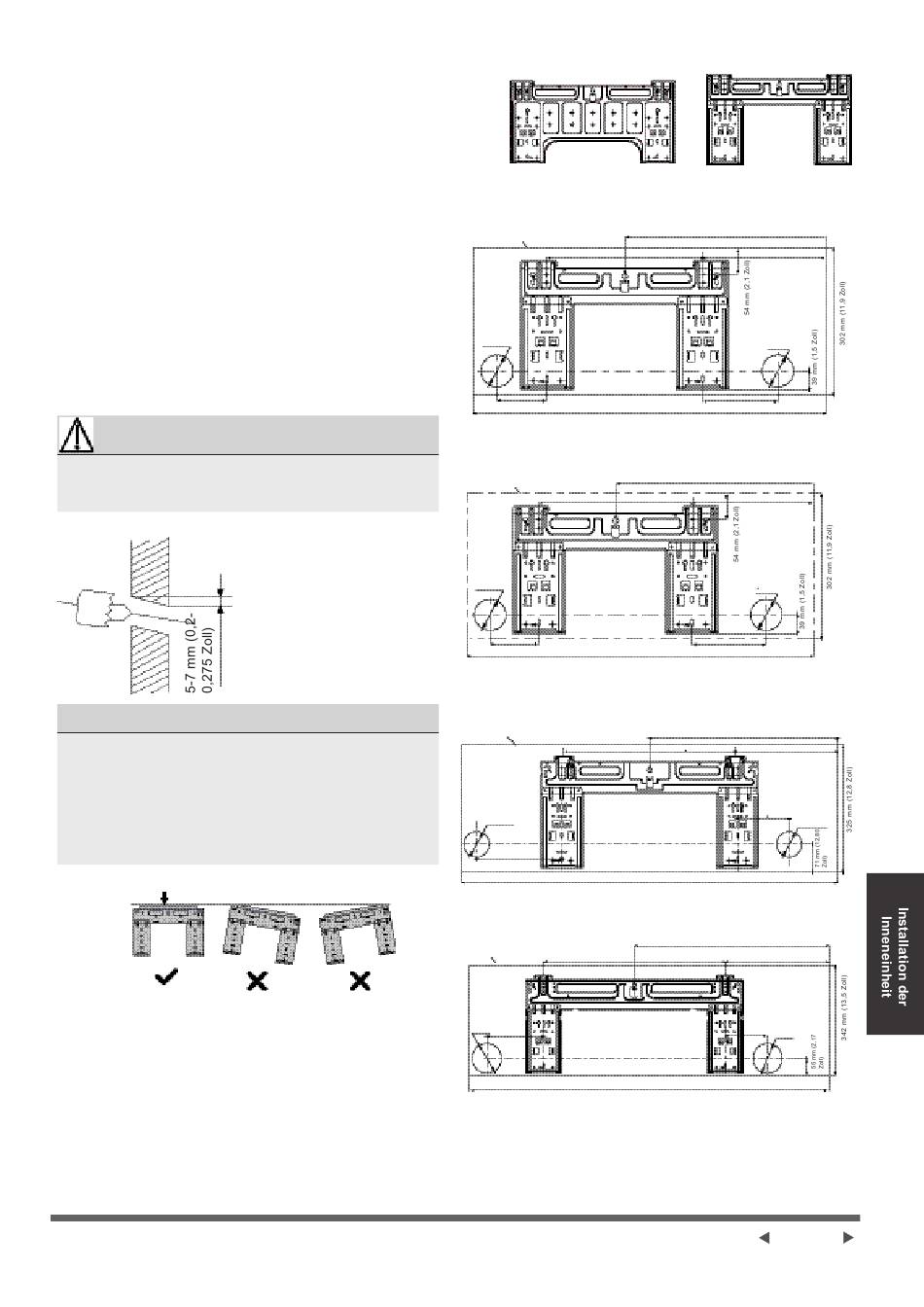

ABMESSUNGEN DER BEFESTIGUNGSPLATTE
Verschiedene Modelle haben unterschiedliche
Montageplatten. Für die unterschiedlichen
Anpassungsanforderungen kann die Form der
Montageplatte leicht unterschiedlich sein. Die
Installationsabmessungen sind jedoch für die gleiche
Größe des Innengeräts gleich.
Siehe z.B. Typ A und Typ B:
Die korrekte Ausrichtung der Montageplatte
Typ A
Inneneinheit Umriss
318 mm (12,5 Zoll)
Rohrloch
φ65 mm
(2,56 Zoll)
102 mm (4 Zoll)
717 mm (28,2 Zoll)
Modell A
Inneneinheit Umriss
406,4 mm (16 Zoll)
Rohrloch
φ65 mm
(2,56 Zoll)
102 mm (4 Zoll)
805 mm (31,7 Zoll)
Modell B
Inneneinheit Umriss
Rohrloch
φ65 mm
(2,56 Zoll)
219 mm (8,62 Zoll)
964 mm (37,9 Zoll)
Modell C
Inneneinheit Umriss
Rohrloch φ65
mm (2,56
Zoll)
174mm
(6.85in)
1106 mm (43,5 Zoll)
Modell D
HINWEIS: Wenn das gasseitige
Anschlussrohr einen Durchmesser von
ø16 mm (5/8 Zoll) oder mehr hat, sollte die
Wandöffnung 90 mm (3,54 Zoll) betragen.
Typ B
409 mm (16,1 Zoll)
249 mm (9,8 Zoll)
Rohrloch
φ65 mm
(2,56 Zoll)
153 mm (6 Zoll)
452,7 mm (17,8 Zoll)
249 mm (9,8 Zoll)
Rohrloch
φ65 mm
(2,56 Zoll)
153 mm (6 Zoll)
482 mm (19 Zoll)
262 mm (10,31 Zoll)
439 mm (17,28 Zoll)
132mm
Rohrloch
(5.20in)
φ65 mm
(2,56 Zoll)
599 mm (23,6 Zoll)
320 mm (12,60 Zoll)
558 mm (21,97 Zoll)
Rohrloch
130mm
φ65 mm
(5.12in)
(2,56 Zoll)
Seite 21
