4MWXM-A9
R32 Split-Baureihen
4P708645-1 – 2022.09
a
b
c
d
2×

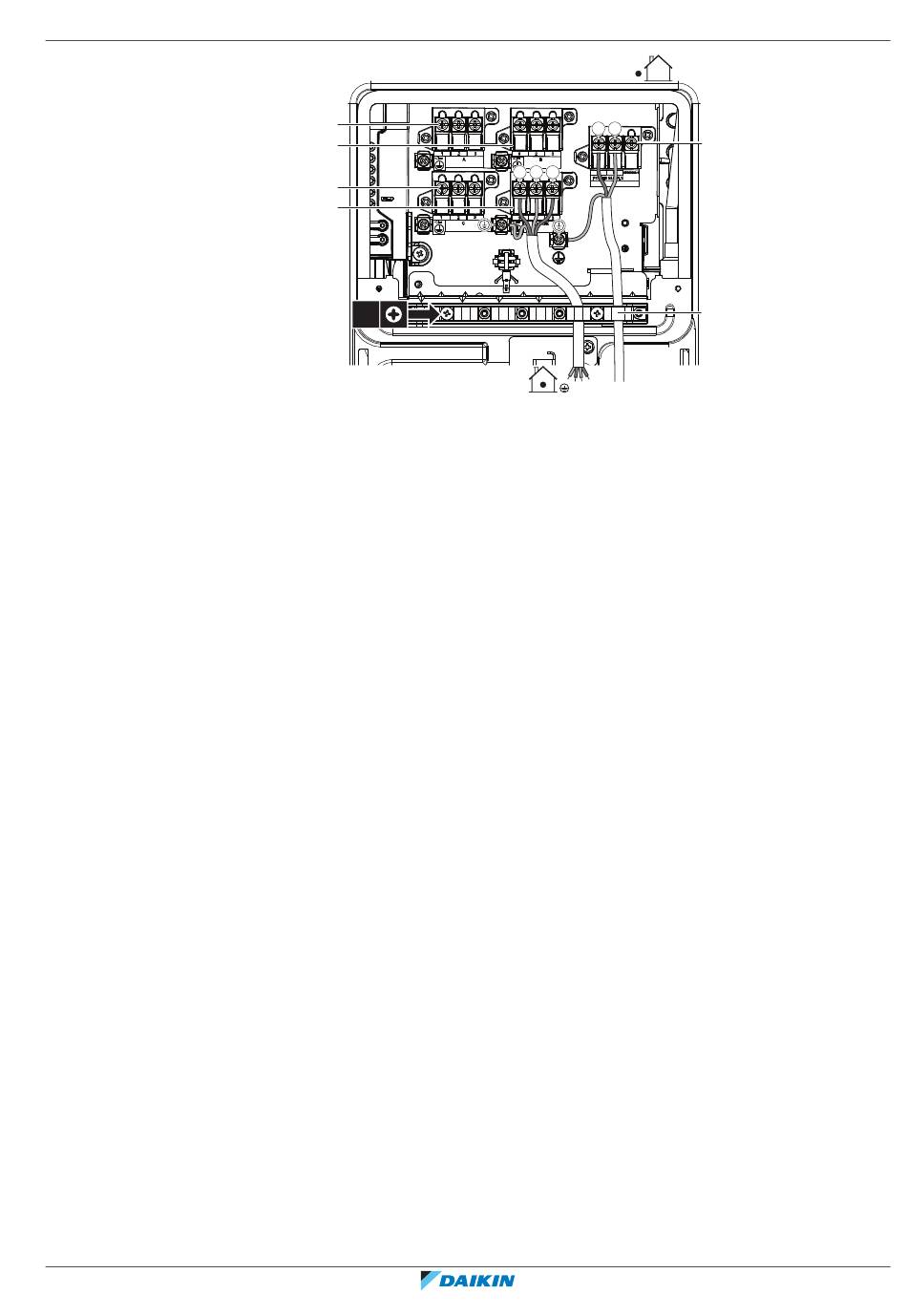

a Anschluss für Inneneinheit A
b Anschluss für Inneneinheit B
c Anschluss für Inneneinheit C
d Anschluss für Brauchwarmwassertank
e Stromversorgungskabel
f Kabelhalterung
10 Die Schaltkastenabdeckung und die Wartungsblende wieder anbringen.
L N
1 2 3
1 2 3
9 Elektroinstallation
|
e
f
