7.2.7 Absperrventil und Service-Stutzen benutzen
Handhabung des Absperrventils
So öffnen/schließen Sie das Absperrventil
4MWXM-A9
R32 Split-Baureihen
4P708645-1 – 2022.09
VORSICHT
NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind. Sonst
könnte Kältemittelgas austreten.
Beachten Sie Folgendes:
▪
Gemäß werksseitiger Voreinstellung sind Absperrventile geschlossen.
▪

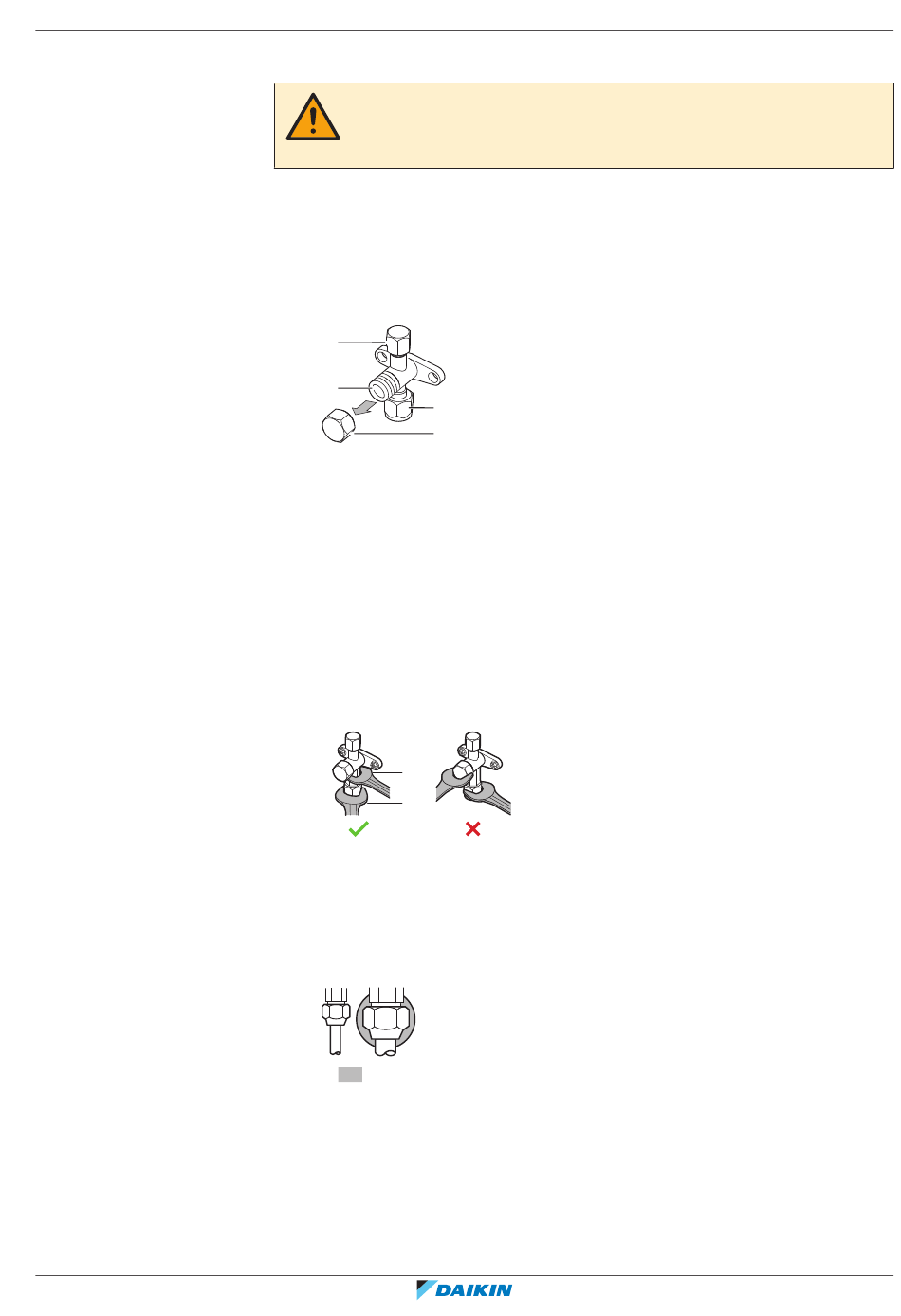

Die folgende Abbildung zeigt die Teile eines Absperrventils, die bei Umgang mit
dem Ventil eine Rolle spielen.
a
b
c
d
a Service-Stutzen und Kappe des Service-Stutzens
b Ventilschaft
c Bauseitiger Rohrleitungsanschluss
d Ventilschaft-Kappe
▪
Achten Sie darauf, dass beide Absperrventile während des Betriebs geöffnet sind.
▪
Beim Ventilschaft NICHT übermäßig Kraft ausüben. Sonst könnte der Ventilkörper
brechen.
▪
IMMER erst das Absperrventil mit einen normalen Schraubenschlüssel sichern
und dann zum endgültigen Lösen oder Festziehen der Überwurfmutter einen
Drehmomentschlüssel nehmen. Den Schraubenschlüssel NICHT auf die
Ventilschaft-Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht
werden.
a
b
a Schraubenschlüssel
b Drehmomentschlüssel
▪
Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z. B. wegen
niedriger Außentemperaturen), sollte die Überwurfmutter beim Absperrventil
der Gasleitung mit genügend Silikon-Dichtmittel versiegelt werden, um Einfrieren
zu verhindern.
Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung achten.
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 6 mm) in den
Ventilschaft einsetzen und dann den Ventilschaft drehen:
7
Rohrinstallation
|
Referenz für Installateure
41
