Elektroinstallation
Referenz für Installateure
54

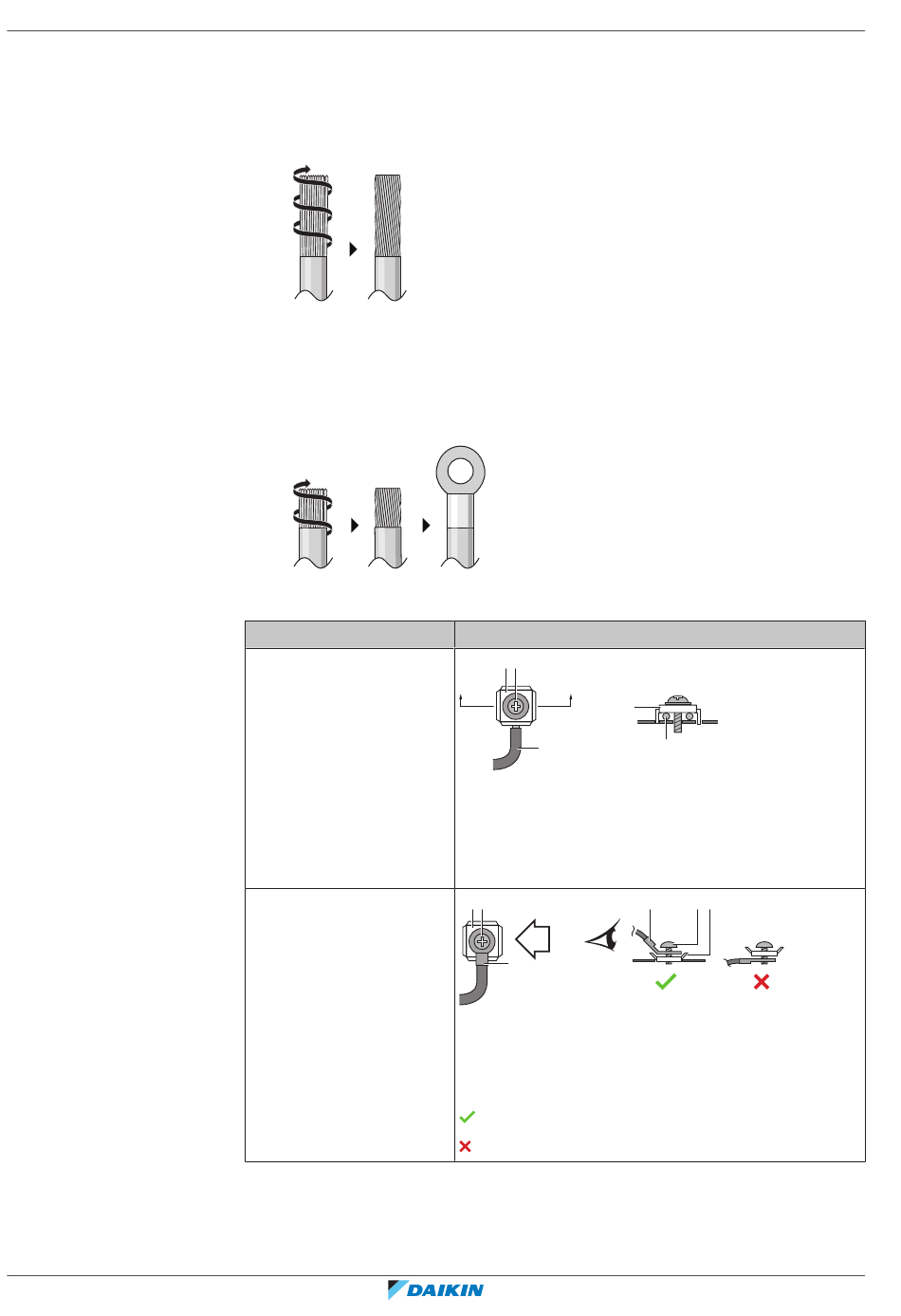

Das Litzenkabel für die Installation vorbereiten
Methode 1: Verdrillte Leiter
1 Die Isolierung (20 mm) von den Drähten abstreifen.
2 Das Ende des Leiters verdrillen, um eine "massive" Verbindung herzustellen.
Methode 2: Runde, gecrimpte Anschlussklemme verwenden
1 Die Drähte abisolieren und bei jedem Draht die Enden verdrillen.
2 Am Kabelende eine runde, gecrimpte Klemme installieren. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht setzen und mit
einem geeigneten Werkzeug fixieren.
Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Oder
Litzendraht verdrillt zu
einer "massiven"
Verbindung
Litzenkabel mit runder,
gecrimpter
Anschlussklemme
Installationsverfahren
c b
A
A´
c
a
a Geringeltes Kabel (einadriges oder verdrilltes
Litzenkabel)
b Schraube
c Flache Unterlegscheibe
c b
B
B
a
a Anschluss
b Schraube
c Flache Unterlegscheibe
Zulässig
NICHT zulässig
AA´
a
a
b
c
4MWXM-A9
R32 Split-Baureihen
4P708645-1 – 2022.09
