Elektroinstallation
Referenz für Installateure
56

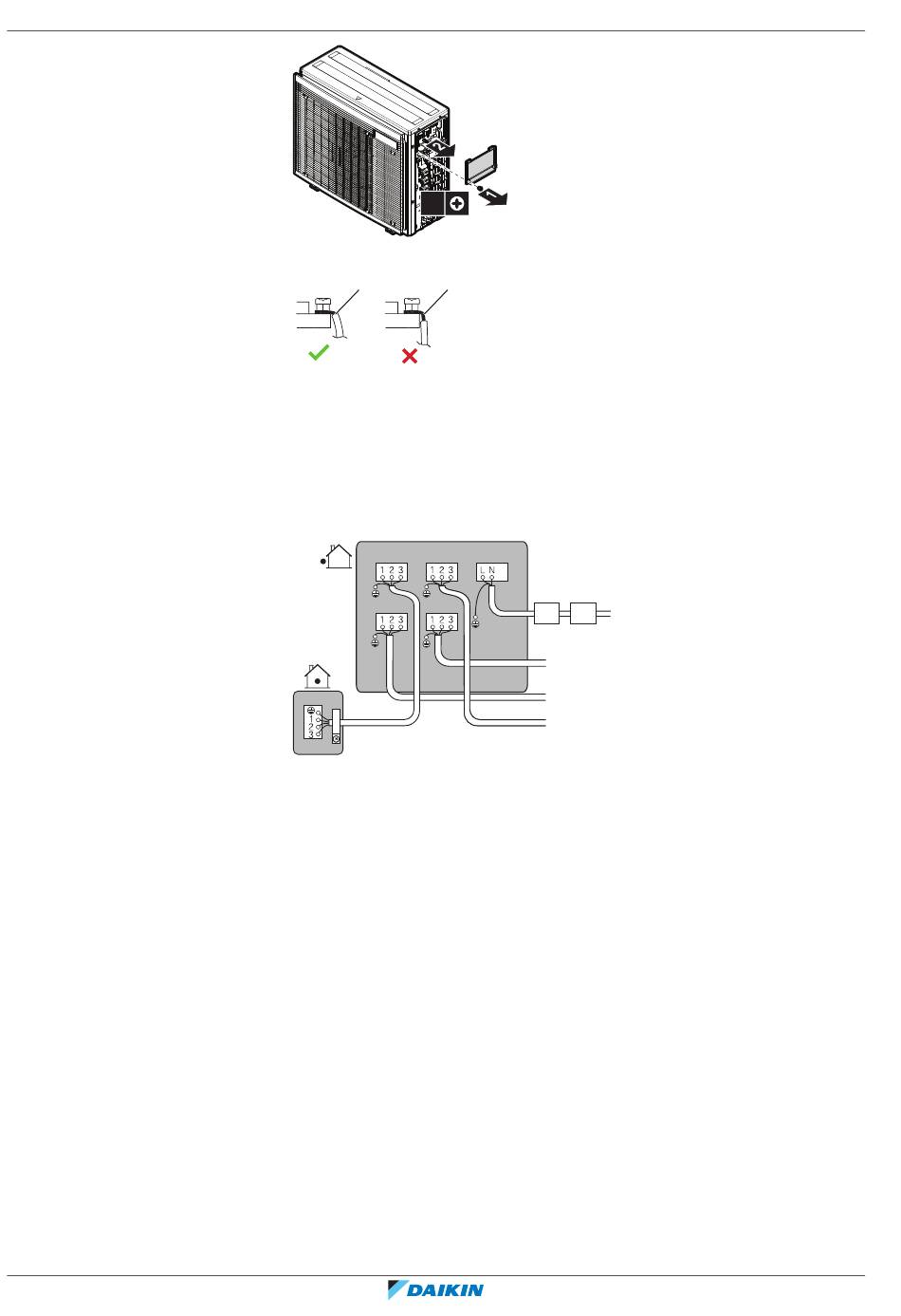

2 Ziehen Sie die Isolierung von den Kabeln ab (20 mm).
a
a Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b Wenn Sie zu viel von der Kabelisolierung entfernen, kann dies zu einem
Stromschlag oder Ableitstrom führen
3 Schließen Sie die Anschlussdrähte zwischen den Innen- und Außeneinheiten
so an, dass die Klemmennummern übereinstimmen. Darauf achten, dass die
Symbole bei Rohrleitungen und Verkabelungen einander entsprechen.
4 Achten Sie darauf, die richtigen Kabel am richtigen Raum anzuschließen.
A
C
d(A)
A Anschluss für Raum A
B Anschluss für Raum B
C Anschluss für Raum C
TO TANK Anschluss für Brauchwarmwassertank
a Hauptschalter
b Fehlerstrom-Schutzschalter
c Stromversorgungskabel
d Verbindungskabel für Raum (A, B, C, TO TANK)
5 Mit einem Kreuzschlitzschraubendreher die Klemmenschrauben fest
anziehen.
6 Überprüfen Sie, dass sich die Drähte NICHT leicht trennen, wenn leicht an
ihnen gezogen wird.
7 Die Kabelhalterung gut befestigen, damit die Anschlüsse der Drähte keinen
externen Belastungen ausgesetzt werden können.
8 Die Kabel durch den Ausschnitt auf der Unterseite des Abschirmblechs führen.
9 Darauf achten, dass elektrische Kabel NICHT in Kontakt kommen mit
Gasleitungsrohren.
1×
b
B
TO TANK
a
b
d(TO TANK)
d(C)
d(B)
c
R32 Split-Baureihen
4P708645-1 – 2022.09
4MWXM-A9
