4MWXM-A9
R32 Split-Baureihen
4P708645-1 – 2022.09
a
c
d
b
e
i
h
f

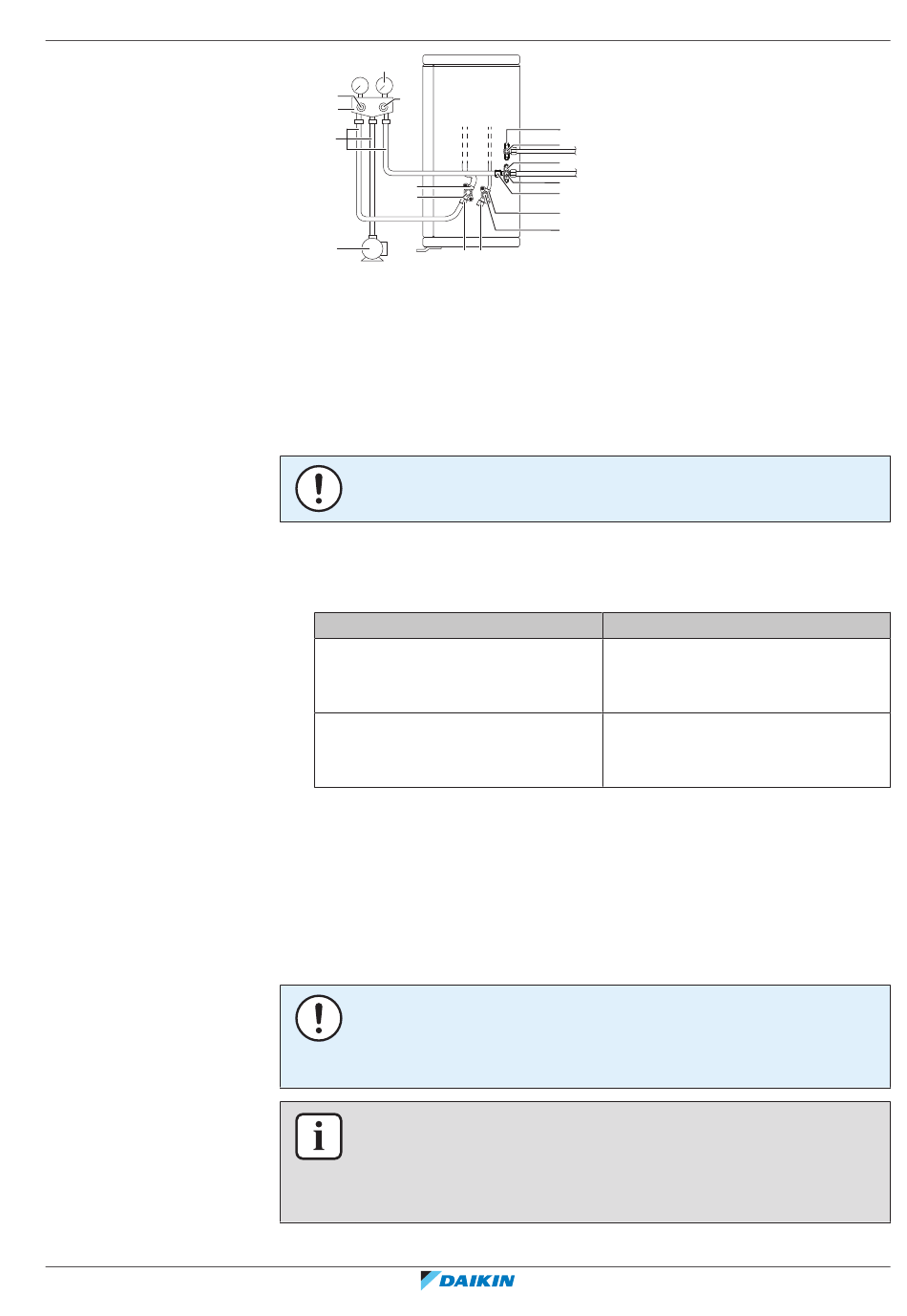

a Druckmessgerät
b Mehrzweck-Manometer
c Niederdruck-Ventil (Lo)
d Hochdruck-Ventil (Hi)
e Füllschläuche
f Vakuumpumpe
g Service-Stutzen
h Ventilkappen
i Gas-Absperrventil
j Flüssigkeits-Absperrventil
HINWEIS
Die Vakuumpumpe an beide Service-Stutzen der Gas-Absperrventile anschließen.
1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck von −0,1 MPa
(−1 bar) angezeigt wird.
2 Etwa 4-5 Minuten warten und dann den Druck überprüfen:
Wenn der Druck...
unveränderlich ist
zunimmt
3 Im System für mindestens 2 Stunden einen Ansaugdruck von −0,1 MPa
(−1 bar) herstellen.
4 Nach AUSSCHALTEN der Pumpe mindestens 1 Stunde lang den Druck prüfen.
5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der Unterdruck NICHT
1 Stunde lang aufrecht gehalten werden kann, wie folgt vorgehen:
▪ Das System erneut auf Leckagen überprüfen.
▪ Erneut die Vakuumtrocknung durchführen.
HINWEIS
Daran denken, nach der Installation der Kältemittelleitungen und der Durchführung
der Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit
geschlossenen Absperrventilen betrieben, kann der Verdichter beschädigt werden.
INFORMATION
Nach dem Öffnen des Absperrventils ist es möglich, dass der Druck in der
Kältemittelleitung NICHT ansteigt. Dies kann z. B. durch das geschlossene
Expansionsventil im Außengerätekreis verursacht sein, stellt aber KEIN Problem für
den störungsfreien Betrieb des Geräts dar.
j
h
i
h
g
j
h
g g
befindet sich keine Feuchtigkeit im
System. Damit ist dieses Verfahren
abgeschlossen.
befindet sich Feuchtigkeit im System.
Fahren Sie mit dem nächsten Schritt
fort.
7
Rohrinstallation
|
Dann...
Referenz für Installateure
45
