Verpackung A:
[1]
Bivalenter Schichtladespeicher mit Solarmodul
[2]
Abdeckung links
[3]
Abdeckung oben
[4]
Abdeckung rechts
[5]
Abdeckung vorne
[6]
Befestigungsmaterial:
4 Clips
1 Sicherheitsschraube
1 Fettbeutel
[7]
Druckschriftensatz zur Produktdokumentation
[8]
Rücklaufrohr Solar
[9]
Halteblech
[10] Solargruppe
[11] Durchflussbegrenzer Solar
[12] Vorlaufrohr Solar
[13] Thermometer Solar
[14] Kollektortemperaturfühler (NTC)
[15] Schlauch vom Sicherheitsventil Solar
[16] Befestigungsmaterial:
2 Klammer
2 O-Ringe
4 Dichtungen
2 Schrauben
2 Klemmringverschraubungen ¾in × 18 mm
2 Reduzierringe 18 × 15 mm
Verpackung B:
[17] Buderus Logamatic web KM100
[18] Gas-Brennwertgerät
[19] Schlauch vom Sicherheitsventil Heizung
[20] Rohre
[21] Kabel Buderus Logamatic web KM100
2.2
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-thermotechnology.com.
2.3
Produktidentifikation
Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produkts. Die Position des Typschilds finden Sie in der
Produktübersicht.
Zusatztypschild
Das Zusatztypschild enthält Angaben zu Produktname und die wichtigs-
ten Produktdaten. Es befindet sich an einer von außen gut erreichbaren
Stelle des Produkts.
2.4
Typenübersicht
GB192 iT210S-Geräte sind Gas-Brennwertgeräte mit integrierter Hei-
zungspumpe, 3-Wege-Ventil und Plattenwärmetauscher für Heizung und
Warmwasserbereitung mit einem integrierten bivalenten Schichtlade-
speicher (für zusätzliche solare Warmwasserbereitung).
Typ
Land
GB192-15 iT210SW H V2
DE/AT/LU
GB192-15 iT210S H V2
DE/AT/LU
GB192-25 iT210SW H
DE/AT/LU
GB192-25 iT210S H
DE/AT/LU
Tab. 2
Typenübersicht GB192iT
Logamax plus – 6720862849 (2019/12)
2.5
2.5.1
Bild 2
Legende zu Bild 2 und 3:
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
Artikelnummer
7 738 100 751
7 738 100 752
7 738 100 602
7 738 100 651
Angaben zum Produkt
Abmessungen und Mindestabstände
Allgemeine Abmessungen und Anschlussmaße
ø
125
ø
80
45
1
2
212
3
75
4
5
89
6
7
8
46
145
210
≥ 20
675

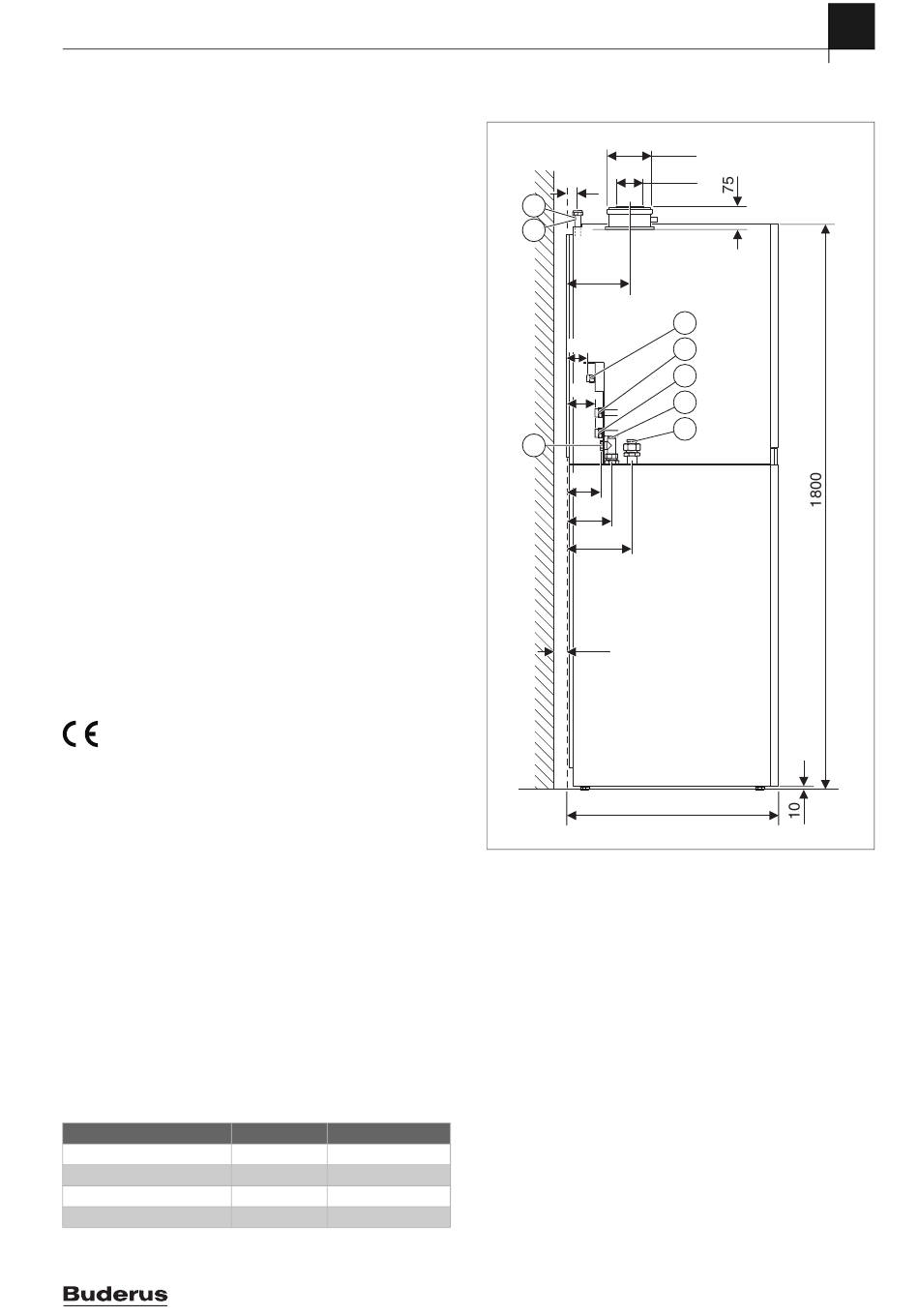

Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
Solarvorlauf G¾
Solarrücklauf G¾
Gas G½
Heizungsvorlauf G¾
Heizungsrücklauf G¾
Zirkulation G½
Kaltwasser G¾
Warmwasser G¾
