Anschlüsse am Steuergerät

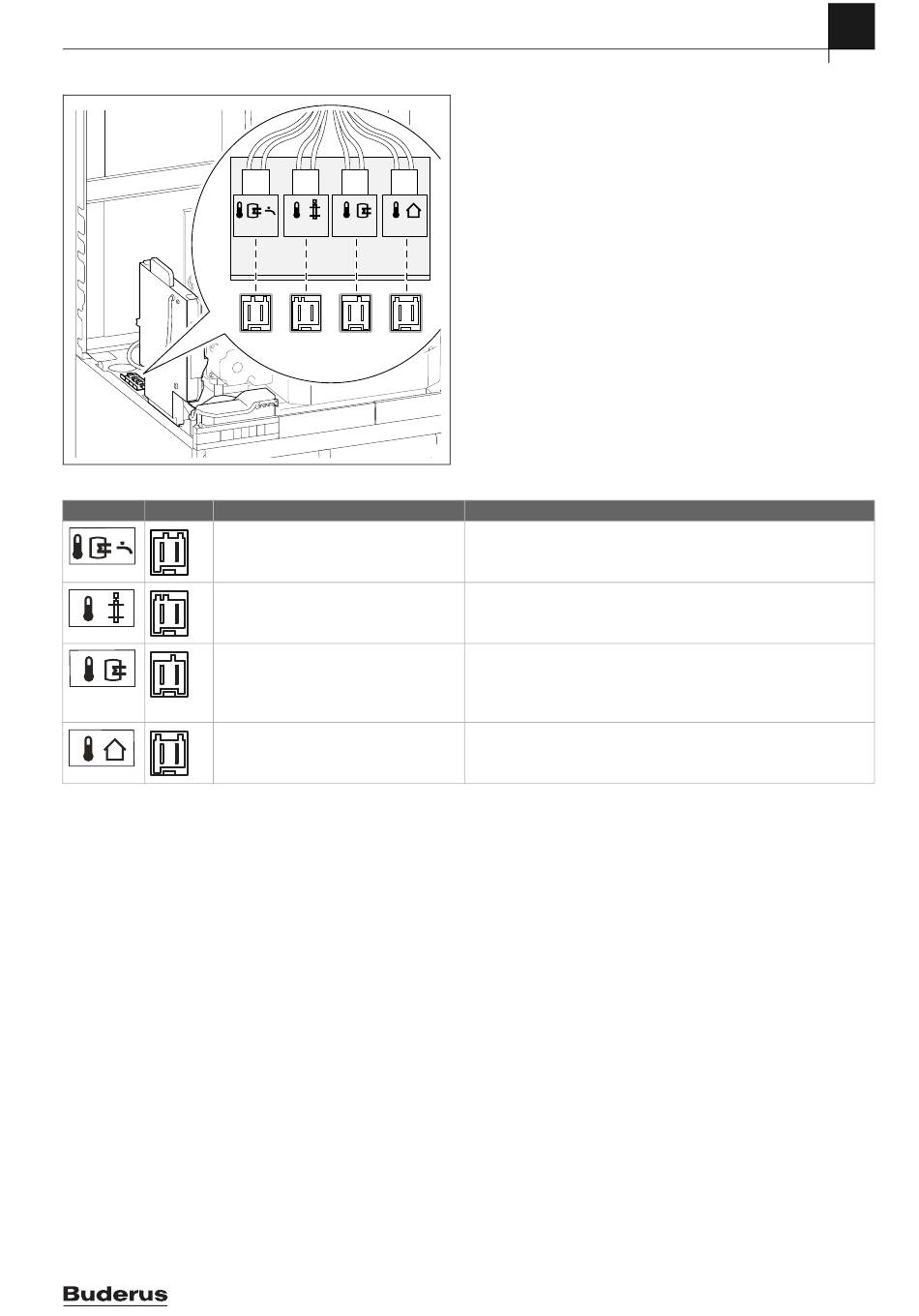

Bild 181 Stecker am Steuergerät
Symbol

Kodierung Funktion

Temperaturfühler Warmwasserspeicher
(TW1)
Temperaturfühler hydraulische Weiche (T0) Temperaturfühler hydraulische Weiche vom Zubehör Heizkreiserweiterung
Pufferspeicher-Temperaturfühler (TS3)
Außentemperaturfühler (T1)
Tab. 62 Anschlüsse am Steuergerät
Logamax plus – 6720862849 (2019/12)
TW1
T0
TS3
T1
0010007569-003
Beschreibung
Der Stecker vom Temperaturfühler am Warmwasserspeicher ist hinter dem
Steuergerät nach oben geführt.
▶ Stecker vom Temperaturfühler Warmwasserspeicher anschließen.
2.
▶ Temperaturfühler der hydraulischen Weiche anschließen.
Pufferspeicher-Temperaturfühler (TS3) vom Zubehör Anschluss-Set Hei-
zungsunterstützung HU oder Zubehör Anschluss-Set solare Heizungsunter-
stützung SHU.
▶ Pufferspeicher-Temperaturfühler (TS3) anschließen.
Der Außentemperaturfühler für die Bedieneinheit wird am Gerät ange-
schlossen.
▶ Außentemperaturfühler anschließen.
Elektrischer Anschluss
7
89
