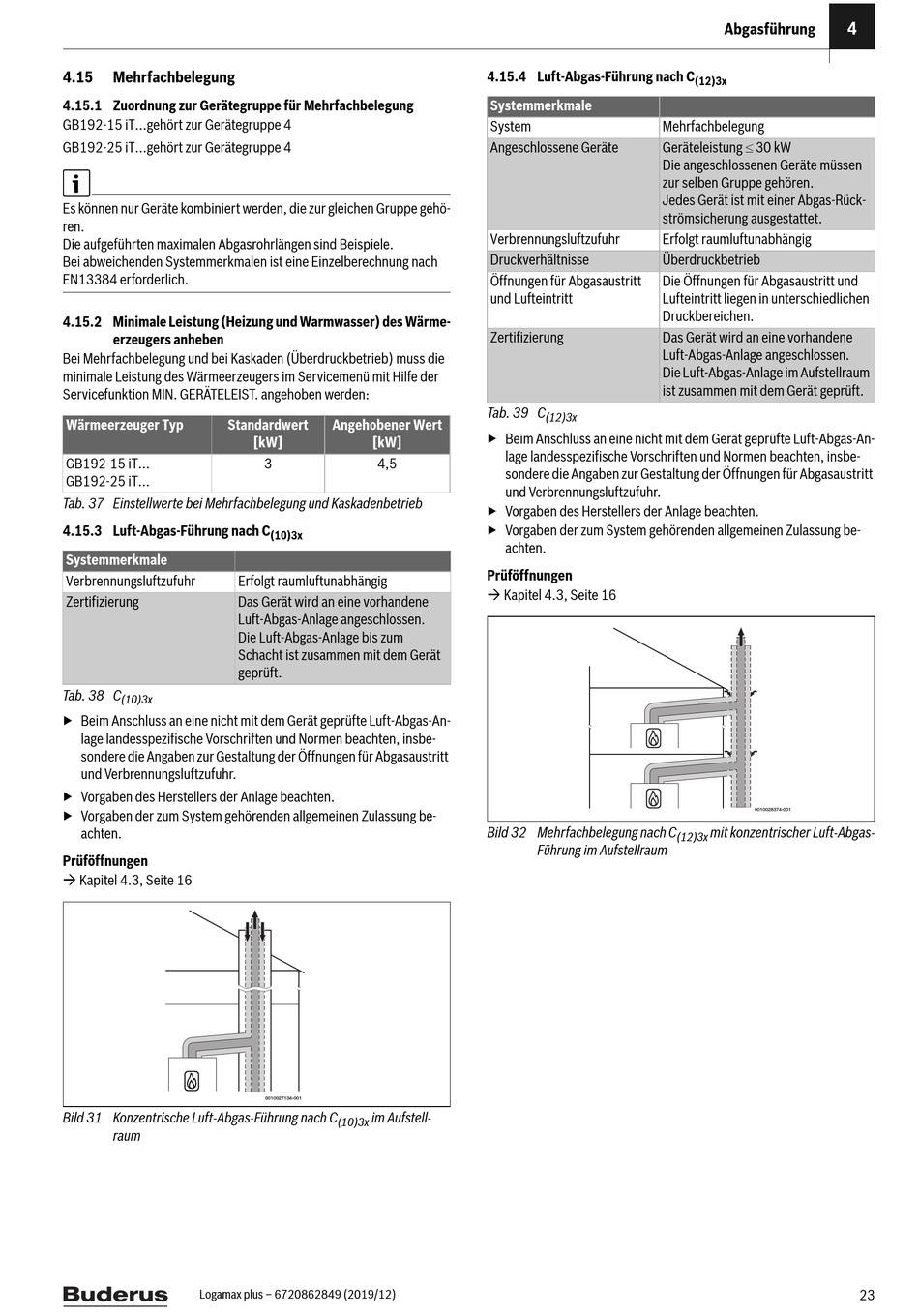

4.15

Mehrfachbelegung

4.15.1 Zuordnung zur Gerätegruppe für Mehrfachbelegung
GB192-15 iT...gehört zur Gerätegruppe 4
GB192-25 iT...gehört zur Gerätegruppe 4
Es können nur Geräte kombiniert werden, die zur gleichen Gruppe gehö-
ren.
Die aufgeführten maximalen Abgasrohrlängen sind Beispiele.
Bei abweichenden Systemmerkmalen ist eine Einzelberechnung nach
EN13384 erforderlich.
4.15.2 Minimale Leistung (Heizung und Warmwasser) des Wärme-
erzeugers anheben
Bei Mehrfachbelegung und bei Kaskaden (Überdruckbetrieb) muss die
minimale Leistung des Wärmeerzeugers im Servicemenü mit Hilfe der
Servicefunktion MIN. GERÄTELEIST. angehoben werden:
Wärmeerzeuger Typ
Standardwert
GB192-15 iT...
GB192-25 iT...
Tab. 37 Einstellwerte bei Mehrfachbelegung und Kaskadenbetrieb
4.15.3 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Zertifizierung
Tab. 38 C
(10)3x
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Prüföffnungen
 Kapitel 4.3, Seite 16
Bild 31 Konzentrische Luft-Abgas-Führung nach C
raum
Logamax plus – 6720862849 (2019/12)
Angehobener Wert
[kW]
[kW]
3
4,5
(10)3x
Erfolgt raumluftunabhängig
Das Gerät wird an eine vorhandene
Luft-Abgas-Anlage angeschlossen.
Die Luft-Abgas-Anlage bis zum
Schacht ist zusammen mit dem Gerät
geprüft.
0010027134-001
im Aufstell-
(10)3x
4.15.4 Luft-Abgas-Führung nach C
Systemmerkmale
System
Angeschlossene Geräte
Verbrennungsluftzufuhr
Druckverhältnisse
Öffnungen für Abgasaustritt
und Lufteintritt
Zertifizierung
Tab. 39 C
(12)3x
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Prüföffnungen
 Kapitel 4.3, Seite 16
Bild 32 Mehrfachbelegung nach C
Führung im Aufstellraum
Abgasführung
(12)3x
Mehrfachbelegung
Geräteleistung  30 kW
Die angeschlossenen Geräte müssen
zur selben Gruppe gehören.
Jedes Gerät ist mit einer Abgas-Rück-
strömsicherung ausgestattet.
Erfolgt raumluftunabhängig
Überdruckbetrieb
Die Öffnungen für Abgasaustritt und
Lufteintritt liegen in unterschiedlichen
Druckbereichen.
Das Gerät wird an eine vorhandene
Luft-Abgas-Anlage angeschlossen.
Die Luft-Abgas-Anlage im Aufstellraum
ist zusammen mit dem Gerät geprüft.
0010028374-001
mit konzentrischer Luft-Abgas-
(12)3x
4
23
