19
Anhang

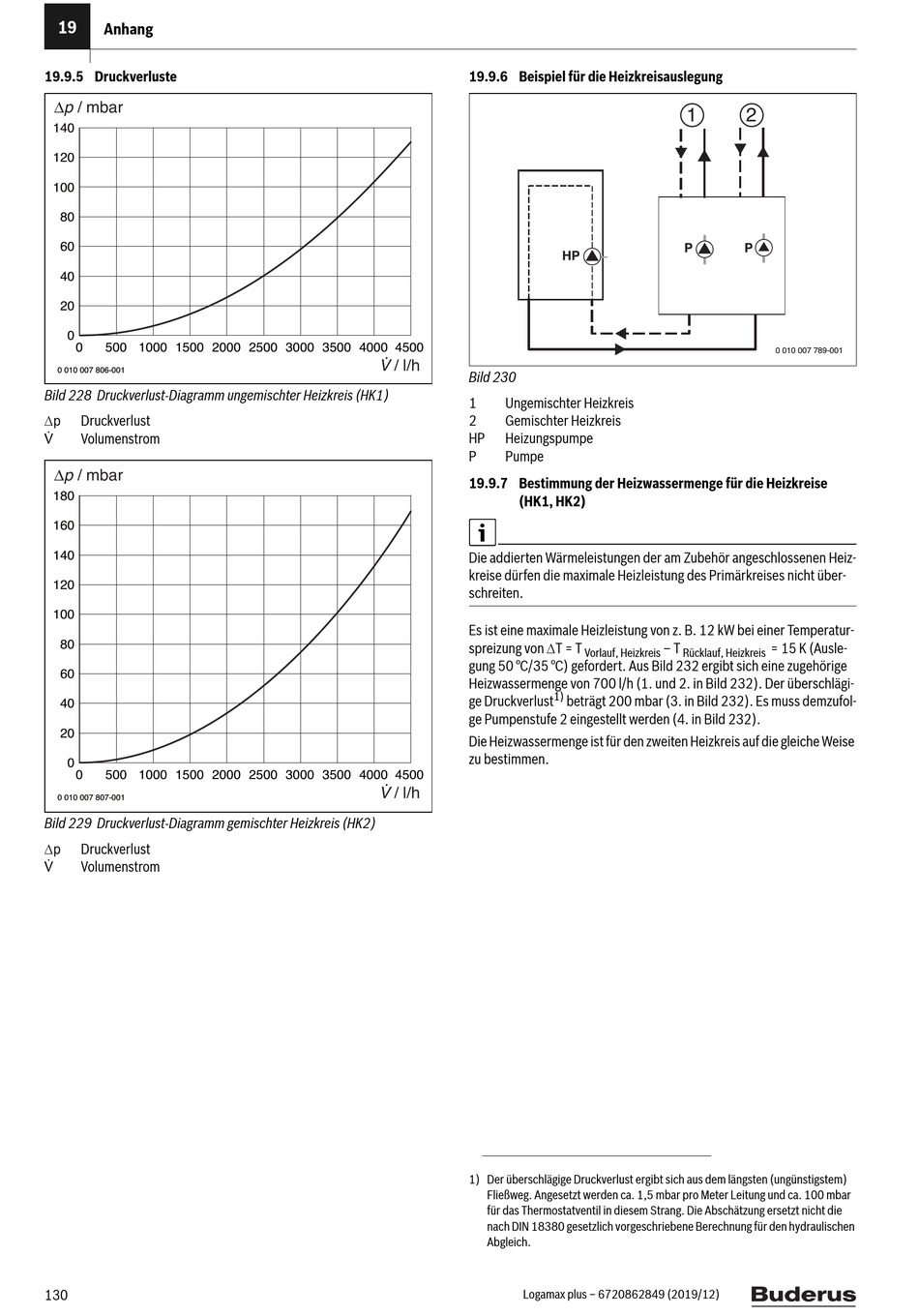

19.9.5 Druckverluste
Δp / mbar
140
120
100
80
60
40
20
0
0
500
1000 1500 2000 2500 3000 3500 4000 4500
0 010 007 806-001
Bild 228 Druckverlust-Diagramm ungemischter Heizkreis (HK1)
p
Druckverlust
V
Volumenstrom
Δp / mbar
180
160
140
120
100
80
60
40
20
0
0
500
1000 1500 2000 2500 3000 3500 4000 4500
0 010 007 807-001
Bild 229 Druckverlust-Diagramm gemischter Heizkreis (HK2)
p
Druckverlust
Volumenstrom
V
130
19.9.6 Beispiel für die Heizkreisauslegung
.
V / l/h
Bild 230
1
Ungemischter Heizkreis
2
Gemischter Heizkreis
HP
Heizungspumpe
P
Pumpe
19.9.7 Bestimmung der Heizwassermenge für die Heizkreise
(HK1, HK2)
Die addierten Wärmeleistungen der am Zubehör angeschlossenen Heiz-
kreise dürfen die maximale Heizleistung des Primärkreises nicht über-
schreiten.
Es ist eine maximale Heizleistung von z. B. 12 kW bei einer Temperatur-
spreizung von T = T
gung 50 °C/35 °C) gefordert. Aus Bild 232 ergibt sich eine zugehörige
Heizwassermenge von 700 l/h (1. und 2. in Bild 232). Der überschlägi-
ge Druckverlust
ge Pumpenstufe 2 eingestellt werden (4. in Bild 232).
Die Heizwassermenge ist für den zweiten Heizkreis auf die gleiche Weise
zu bestimmen.
.
V / l/h
1) Der überschlägige Druckverlust ergibt sich aus dem längsten (ungünstigstem)
Fließweg. Angesetzt werden ca. 1,5 mbar pro Meter Leitung und ca. 100 mbar
für das Thermostatventil in diesem Strang. Die Abschätzung ersetzt nicht die
nach DIN 18380 gesetzlich vorgeschriebene Berechnung für den hydraulischen
Abgleich.
Logamax plus – 6720862849 (2019/12)
1
P
HP
– T
Vorlauf, Heizkreis
Rücklauf, Heizkreis
1)
beträgt 200 mbar (3. in Bild 232). Es muss demzufol-
2
P
0 010 007 789-001
= 15 K (Ausle-
