Verpackung A:
[1]
Bivalenter Schichtladespeicher mit Solarmodul
[2]
Abdeckung links
[3]
Abdeckung oben
[4]
Abdeckung rechts
[5]
Abdeckung vorne
[6]
Befestigungsmaterial:
4 Clips
1 Sicherheitsschraube
1 Fettbeutel
[7]
Druckschriftensatz zur Produktdokumentation
[8]
Rücklaufrohr Solar
[9]
Halteblech
[10] Solargruppe
[11] Durchflussbegrenzer Solar
[12] Vorlaufrohr Solar
[13] Thermometer Solar
[14] Kollektortemperaturfühler (NTC)
[15] Schlauch vom Sicherheitsventil Solar
[16] Befestigungsmaterial:
2 Klammer
2 O-Ringe
4 Dichtungen
2 Schrauben
2 Klemmringverschraubungen ¾in × 18 mm
2 Reduzierringe 18 × 15 mm
Verpackung B:
[17] Gas-Brennwertgerät
[18] Schlauch vom Sicherheitsventil Heizung
[19] Rohre
[20] Kabel Bosch MB LANi
2.2
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-thermotechnology.com.
2.3
Produktidentifikation
Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produkts. Die Position des Typschilds finden Sie in der
Produktübersicht.
Zusatztypschild
Das Zusatztypschild enthält Angaben zu Produktname und die wichtigs-
ten Produktdaten. Es befindet sich an einer von außen gut erreichbaren
Stelle des Produkts.
2.4
Typenübersicht
GC9000iWM ../210 S-Geräte sind Gas-Brennwertgeräte mit integrier-
ter Heizungspumpe, 3-Wege-Ventil und Plattenwärmetauscher für Hei-
zung und Warmwasserbereitung mit einem integrierten bivalenten
Schichtladespeicher (für zusätzliche solare Warmwasserbereitung).
Typ
GC9000iWM 20/210 S 23
GC9000iWM 20/210 SB 23 DE/AT/LU
GC9000iWM 30/210 S 23
GC9000iWM 30/210 SB 23 DE/AT/LU
Tab. 2
Typenübersicht
Condens 9000i – 6720869214 (2019/12)
Land
Artikelnummer
DE/AT/LU
7 738 100 778
7 738 100 779
DE/AT/LU
7 738 100 780
7 738 100 781
2.5
Abmessungen und Mindestabstände
2.5.1
Allgemeine Abmessungen und Anschlussmaße
ø
45
1
2
212
75
89
8
46
145
210
≥ 20

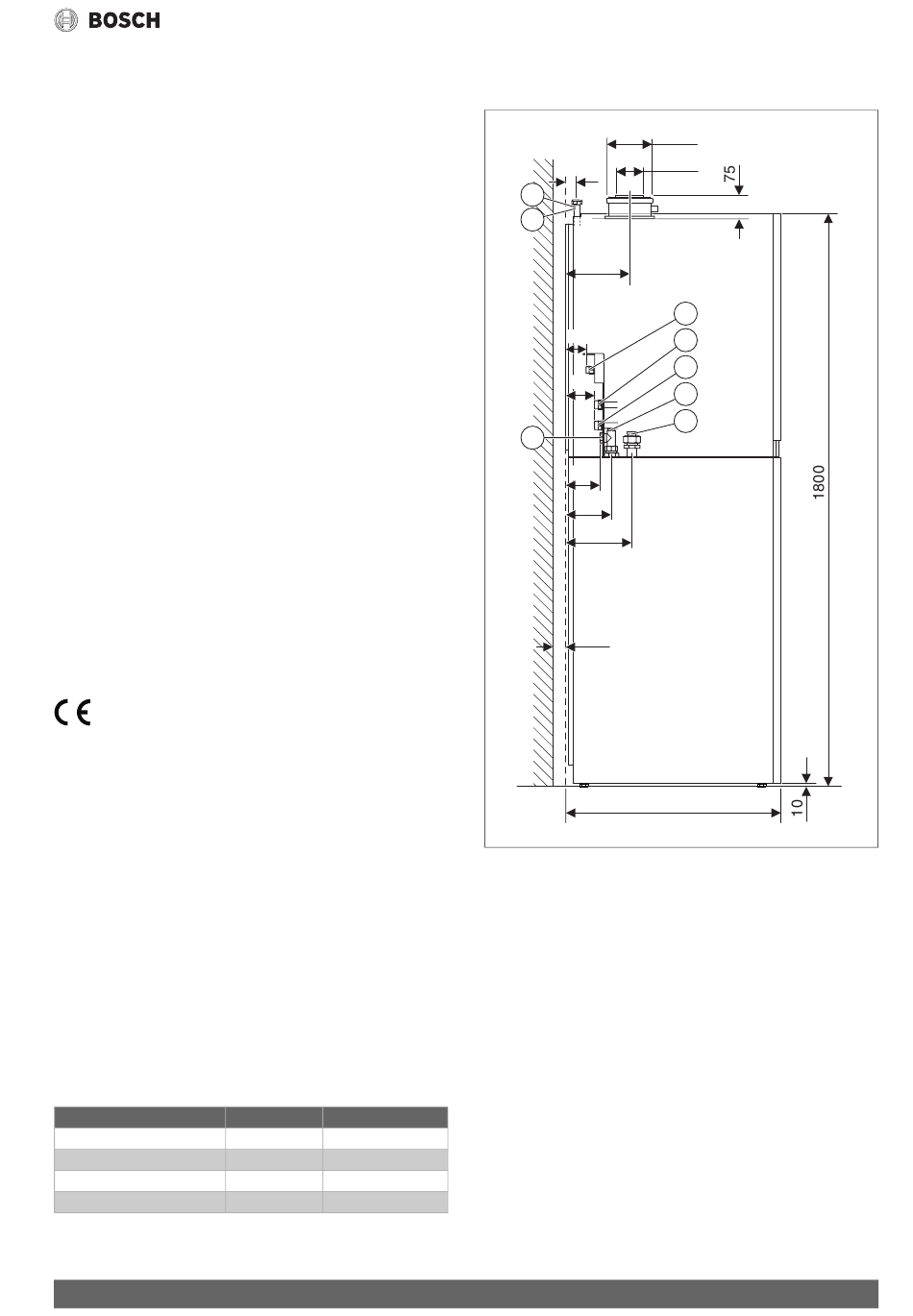

Bild 2
Abmessungen und Anschlüsse ohne Zubehöre (Maße in mm)
Legende zu Bild 2 und 3:
[1]
Solarvorlauf G¾
[2]
Solarrücklauf G¾
[3]
Gas G½
[4]
Heizungsvorlauf G¾
[5]
Heizungsrücklauf G¾
[6]
Zirkulation G½
[7]
Kaltwasser G¾
[8]
Warmwasser G¾
Angaben zum Produkt
125
ø
80
3
4
5
6
7
675
0010011204-001
7
