Elektroinstallation | Electrical installation
Version: Netzversorgung | Mains power supply

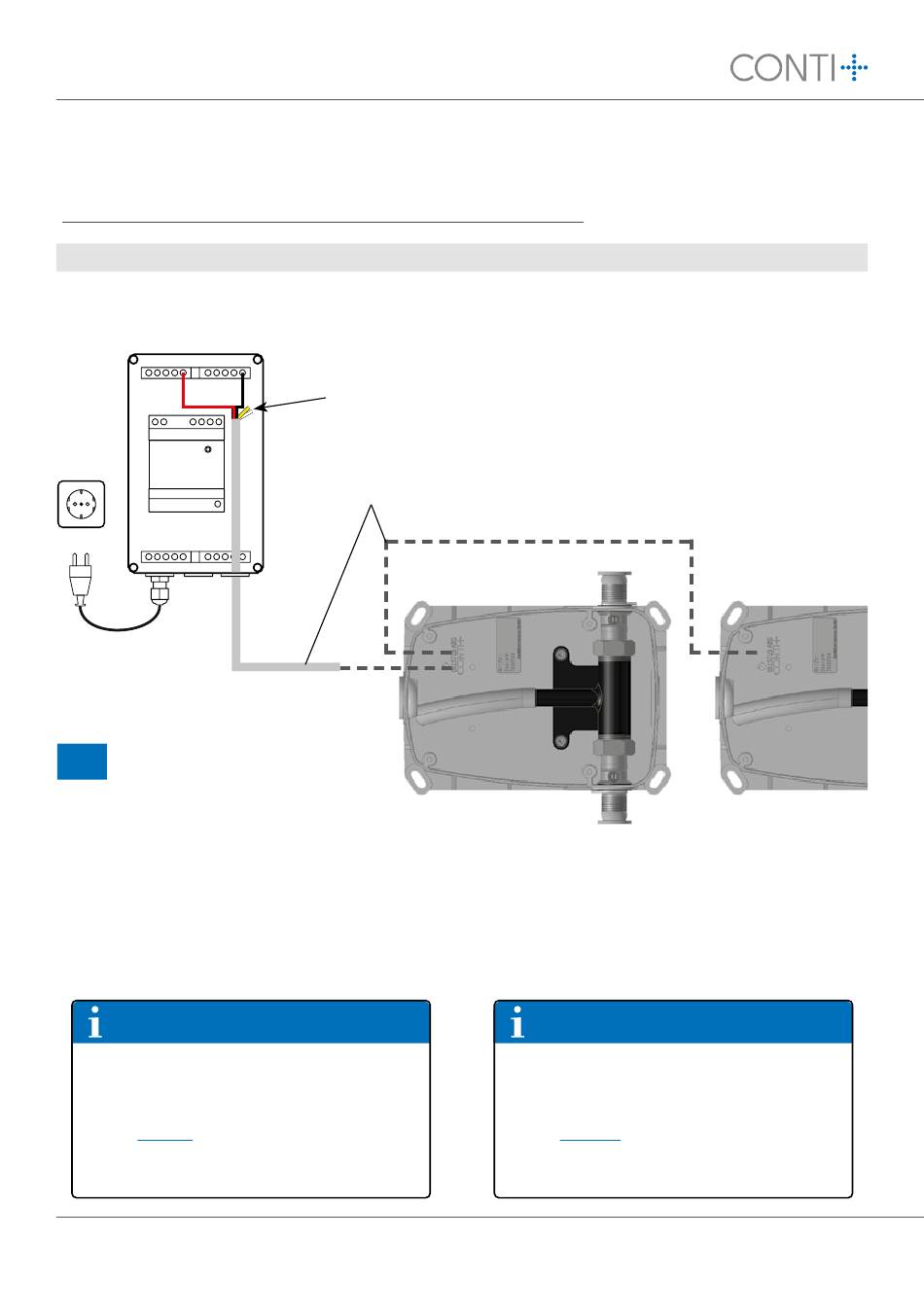

Verkabelungsschema Einbaukästen | Wiring scheme mounting boxes
Netzteil | Power Supply 12V / DC
CONO512000 oder | or CONO511000
X1:
X2:
+12VDC
0VDC
N L
+V -V
DC OK
X3:
X4:
Sektion
Sektion
zum Anschlussverteiler
to connection distributor
Topologie bis max�
!
100m / 20 Armaturen
Topology up to max�
100m / 20 faucets
Leitungen wie abgebildet in jeweiligen Rohmontagekasten einführen�
Anschließend detaillierte Beschreibung der Verkabelung auf Folgeseiten beachten�
Insert the cables into the respective raw mounting box as shown�
Then follow the detailed description of the cabling on the following pages�
Hinweis!
Zwingend erforderliche Verbindungsleitungen
sind bauseits in einem Schutzrohr/Leerrohr
zu verlegen und anzuklemmen.
Jeweils erforderliche Leitungstypen sind in den
entsprechenden Montageanleitungen angegeben:
Beispiel: J-Y(ST)Y 2x2x0,8 mm²
Die elektrische Verdrahtung darf nur von
einer Elektrofachkraft gemäß DIN VDE 105-
100 durchgeführt werden.
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
weiß und gelb nicht angeschlossen
white and yellow not connected
Kabeltyp | Cable type
J-Y(ST)Y 2x2x0,8mm
Elektroinstallation
Note!
electrical installation
Mandatory connecting cables are to be
laid and clamped on site in a thermowell /
empty conduit.
The required cable types are specified in the
corresponding installation instructions:
Example: J-Y(ST)Y 2x2x0,8 mm²
Electrical wiring may only be carried out by
a qualified electrician in accordance with
DIN VDE 105-100.
