Flutset VECTIS
Deutsch

5.2 Montage Flutset

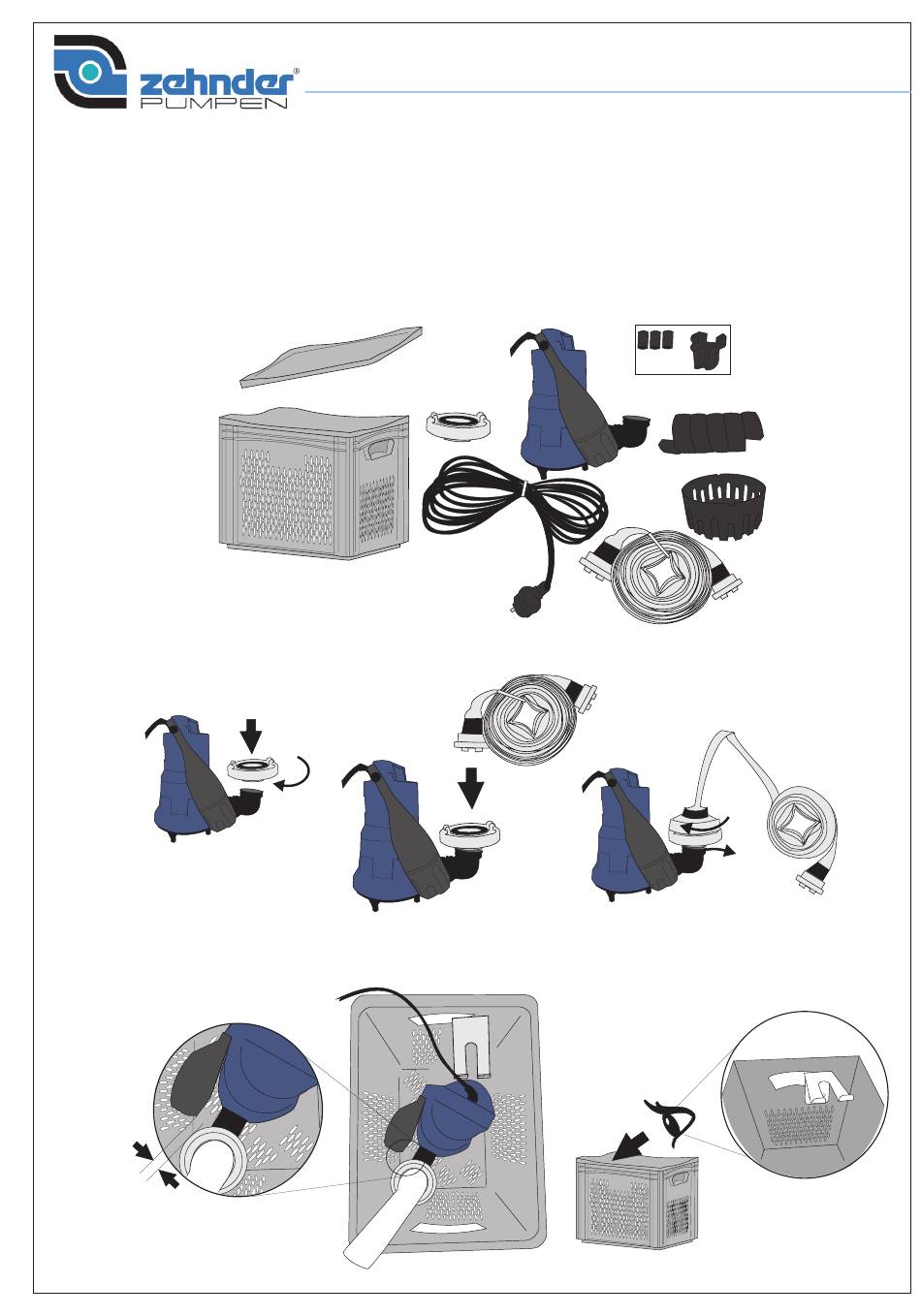

Zuerst müssen alle Zubehörteile aus dem Inneren der Box entfernt werden. Dazu den
oberen Deckel abnehmen, die Pumpe herausnehmen, Montagebeutel, Knickschutz,
C-Anschlussstück, C-Schlauch und Pumpensieb ebenfalls aus der Box nehmen. Das
Pumpensieb und die drei Aufsatzfüße werden für die Verwendung als Flutset nicht be-
nötigt.
Nun den C-Storz aufschrauben und den C-Schlauch montieren, dabei den 90°-Druckan-
schlussbogen gegenhalten.
Jetzt die Pumpe leicht schräg zurück in die Box stellen, darauf achten, dass der Schwim-
merhebel frei beweglich ist. Die Pumpe am vormontierten Einhängeblech fixieren.
14
