Inhaltszusammenfassung für Zehnder Pumpen Boy

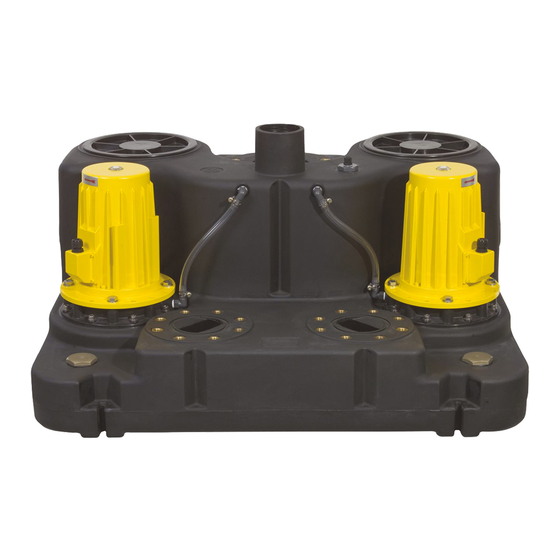

- Seite 1 Abwasser- Hebeanlagen Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Seite Konformitätserklärung ..................3 1. Allgemeines ....................... 4 1.1 Zugehörigkeit .................... 4 1.2 Anfragen und Bestellungen ............... 4 1.3 Technische Daten ..................4 1.4 Einsatzbereich .................... 5 1.5 Zubehör ..................... 5 2. Sicherheit ......................5 2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung ......5 2.2 Personalqualifikation und Schulung ............ -
Seite 3: Konformitätserklärung
------------------------------------------------------------------------------------------------------------------ Hiermit erklären wir, die ZEHNDER Pumpen GmbH Zwönitzer Straße 19 08344 Grünhain - Beierfeld, daß die Abwasserhebeanlagen der Baureihe Boy folgenden einschlägigen Richtlinien entsprechen: - EG-Niederspannungsrichtlinie 93/68/EWG, Anhang I - EMV-Richtlinie 92/31/EWG und 93/68/EWG - Maschinenrichtlinie 2006/42/EG Angewendete übereinstimmende Normen, insbesondere... -
Seite 4: Allgemeines
1. Allgemeines 1.1 Zugehörigkeit Diese Betriebsanleitung ist gültig für die Abwasser-Hebeanlagen der Baureihe Boy. Bei Nichtbeachtung der Betriebsanleitung - insbesondere der Sicherheitshinweise - sowie beim eigenmächtigen Umbau des Geräts oder dem Einbau von Nicht-Originalersatzteilen erlischt automatisch der Garantieanspruch. Für hieraus resultierende Schäden übernimmt der Hersteller keine Haftung! Wie jedes andere Elektrogerät kann auch dieses Produkt durch fehlende Netzspannung oder einen... -
Seite 5: Einsatzbereich
1.4 Einsatzbereich Die Abwasser-Hebeanlagen der Baureihe Boy dienen zur Entsorgung (Sammeln und Fördern) von häuslichen Abwässern, die unterhalb der Kanalrückstauebene in Kellerwohnungen oder Ein- familienhäusern anfallen. Doppelanlagen werden überall dort eingesetzt, wo nach DIN 1986 eine Unterbrechung der Abwasserentsorgung nicht auftreten darf. -
Seite 6: Personalqualifikation Und Schulung
2.2 Personalqualifikation und Schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muß die entsprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. -
Seite 7: Eigenmächtiger Umbau Und Ersatzteilherstellung
Grenzwerte dürfen auf keinen Fall überschritten werden. 3.Transport und Zwischenlagerung 3.1 Transport Die Abwasser-Hebeanlagen der Baureihe Boy dürfen weder geworfen noch fallengelassen werden. Außerdem sollen sie waagerecht transportiert werden. 3.2 Zwischenlagerung/Konservierung Zur Zwischenlagerung und Konservierung genügt das Aufbewahren an einem kühlen, dunklen, trockenen und frostsicheren Ort. -
Seite 8: Aufbau Und Arbeitsweise
Dadurch wird die Pumpe eingeschaltet und fördert das Wasser aus dem Behälter über die Druckleitung in den höherliegenden Kanal. Bei der Hebeanlage Boy Doppel befindet sich im Schaltkasten ein Wechselschalter, der das wechselweise Einschalten der Pumpen bewirkt. Nur bei Überlastbetrieb (eine Pumpe kann die zulaufende Wassermenge nicht bewältigen) schaltet die zweite Pumpe zu. -
Seite 9: Zulauf
5.2.2 Zulauf Die Zulaufleitung wird an den mitgelieferten Einlaufbogen angeschlossen. Sie muß stets fallend verlegt sein. Steigungsstrecken im Zulauf sind nicht gestattet. Wichtig: Bei Verwendung der minimalen Zulaufhöhe von 225 mm für die Einzelanlagen ist zu beachten, dass die Niveausteuerung so eingestellt ist, dass im Normalbetrieb der Wasserstand im Behälter ein wenig über die Unterkante bis maximal ½... -
Seite 10: Inbetriebnahme
Anschluss des thermischen Wicklungsschutzes an das Schaltgerät PS1-LCD und PS2-LCD Schaltgerät PS 1-LCD PS 2-LCD Pumpe 1 Pumpe 1 Pumpe2 Schaltgerät Pumpe Brücke zwischen 21 th. Störung 1 th. Störung 1 Hinweise und 22 erforderlich deaktivieren deaktivieren 6. Inbetriebnahme Vor der Inbetriebnahme sollten alle Anschlüsse nochmals auf korrekte Montage überprüft werden, der Absperrschieber muß... -
Seite 11: Rückschlagklappe
7.2.2 Rückschlagklappe Den Revisionsdeckel öffnen und die Rückschlagklappe von innen reinigen. 7.2.3 Sonstiges Alle weiterführenden Wartungsarbeiten müssen vom Kundendienst durchgeführt werden. 8. Störungen; Ursachen und Beseitigung Vor allen Arbeiten an der Anlage Netzstecker ziehen! Störung Ursache Behebung 1. Motor dreht nicht - zu geringe Spannung, Spannung fehlt - Versorgung prüfen - falscher Stromanschluß... -
Seite 12: Anhang A: Einbaubeispiel
Anhang A: Einbaubeispiel... -
Seite 13: Anhang B: Abmessungen
Anhang B: Abmessungen Boy Doppel... -
Seite 14: Anhang C: Schnittzeichnung Und Ersatzteilliste
Anhang C: Schnittzeichnung und Ersatzteilliste... - Seite 15 1 (2) Winkeltülle R 3/8“ 117031 1 (2) Schlauchtülle gerade R 3/8“ 117191 1 (2) Entlüftungsschlauch 0,25 m 117030 2 (4) Schlauchschelle ZE 1582 Staurohr kpl. 60217 Steuerungsschlauch 4,5 m 60222 Die Mengenangaben in Klammern gelten für Boy Doppel. © 2006 by Zehnder GmbH...
-
Seite 16: Sicherheitsbestimmungen Für Den Elektrischen Anschluss
Achtung, bitte beachten Sie unbedingt folgende Hinweise! Sicherheitsbestimmungen für den elektrischen Anschluss • Alle verwendeten Elektroanlagen müssen der Norm IEC 364 / VDE 0100 entsprechen, d.h., dass z. B. Steckdosen Erdungsklemmen aufweisen müssen. • Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden! Die einschlägigen VDE Vorschriften 0100 beachten! •...
