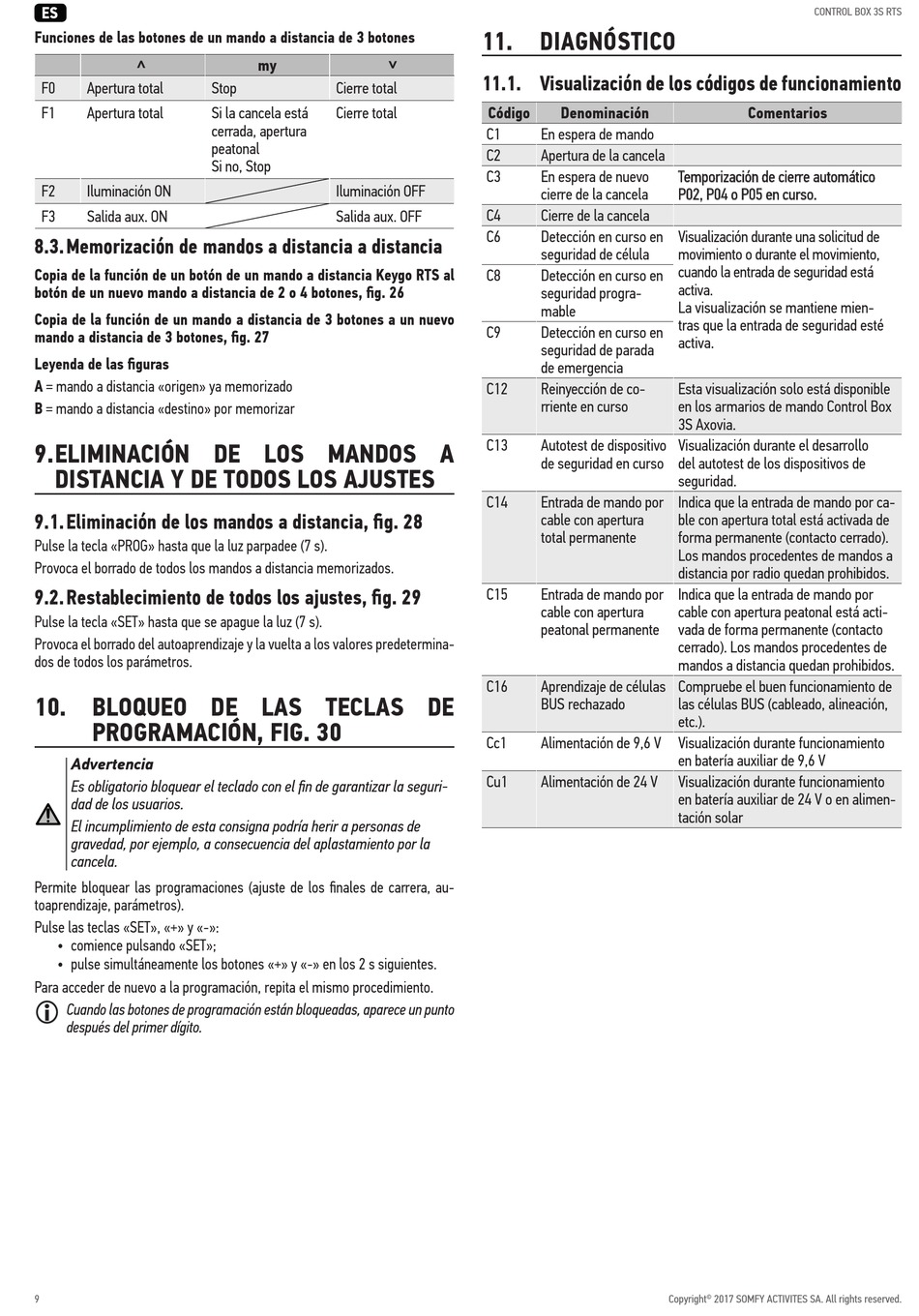

SOMFY Control Box 3S RTS Montageanleitung Seite 44

ES
Funciones de las botones de un mando a distancia de 3 botones
F0 Apertura total
F1 Apertura total
F2 Iluminación ON
F3 Salida aux. ON
8.3. Memorización de mandos a distancia a distancia
Copia de la función de un botón de un mando a distancia Keygo RTS al
botón de un nuevo mando a distancia de 2 o 4 botones, fig. 26
Copia de la función de un mando a distancia de 3 botones a un nuevo
mando a distancia de 3 botones, fig. 27
Leyenda de las figuras
A = mando a distancia «origen» ya memorizado
B = mando a distancia «destino» por memorizar
9. ELIMINACIÓN DE LOS MANDOS A
DISTANCIA Y DE TODOS LOS AJUSTES
9.1. Eliminación de los mandos a distancia, fig. 28
Pulse la tecla «PROG» hasta que la luz parpadee (7 s).
Provoca el borrado de todos los mandos a distancia memorizados.
9.2. Restablecimiento de todos los ajustes, fig. 29
Pulse la tecla «SET» hasta que se apague la luz (7 s).
Provoca el borrado del autoaprendizaje y la vuelta a los valores predetermina-
dos de todos los parámetros.
10. BLOQUEO DE LAS TECLAS DE
PROGRAMACIÓN, FIG. 30
Advertencia
Es obligatorio bloquear el teclado con el fin de garantizar la seguri-
dad de los usuarios.
El incumplimiento de esta consigna podría herir a personas de
gravedad, por ejemplo, a consecuencia del aplastamiento por la
cancela.
Permite bloquear las programaciones (ajuste de los finales de carrera, au-
toaprendizaje, parámetros).
Pulse las teclas «SET», «+» y «-»:
• comience pulsando «SET»;
• pulse simultáneamente los botones «+» y «-» en los 2 s siguientes.
Para acceder de nuevo a la programación, repita el mismo procedimiento.
͉
͉
Cuando las botones de programación están bloqueadas, aparece un punto
después del primer dígito.
9
my
Stop Cierre total
Si la cancela está Cierre total
cerrada, apertura
peatonal
Si no, Stop
Iluminación OFF
Salida aux. OFF
11. DIAGNÓSTICO
11.1. Visualización de los códigos de funcionamiento
Código Denominación
C1 En espera de mando
C2 Apertura de la cancela
C3 En espera de nuevo
cierre de la cancela
C4 Cierre de la cancela
C6 Detección en curso en
seguridad de célula
C8 Detección en curso en
seguridad progra-
mable
C9 Detección en curso en
seguridad de parada
de emergencia
C12 Reinyección de co-
rriente en curso
C13 Autotest de dispositivo
de seguridad en curso
C14 Entrada de mando por
cable con apertura
total permanente
C15 Entrada de mando por
cable con apertura
peatonal permanente
C16 Aprendizaje de células
BUS rechazado
Cc1 Alimentación de 9,6 V Visualización durante funcionamiento
Cu1 Alimentación de 24 V
CONTROL BOX 3S RTS
Comentarios
Temporización de cierre automático
P02, P04 o P05 en curso.
Visualización durante una solicitud de
movimiento o durante el movimiento,
cuando la entrada de seguridad está
activa.
La visualización se mantiene mien-
tras que la entrada de seguridad esté
activa.
Esta visualización solo está disponible
en los armarios de mando Control Box
3S Axovia.
Visualización durante el desarrollo
del autotest de los dispositivos de
seguridad.
Indica que la entrada de mando por ca-
ble con apertura total está activada de
forma permanente (contacto cerrado).
Los mandos procedentes de mandos a
distancia por radio quedan prohibidos.
Indica que la entrada de mando por
cable con apertura peatonal está acti-
vada de forma permanente (contacto
cerrado). Los mandos procedentes de
mandos a distancia quedan prohibidos.
Compruebe el buen funcionamiento de
las células BUS (cableado, alineación,
etc.).
en batería auxiliar de 9,6 V
Visualización durante funcionamiento
en batería auxiliar de 24 V o en alimen-
tación solar
