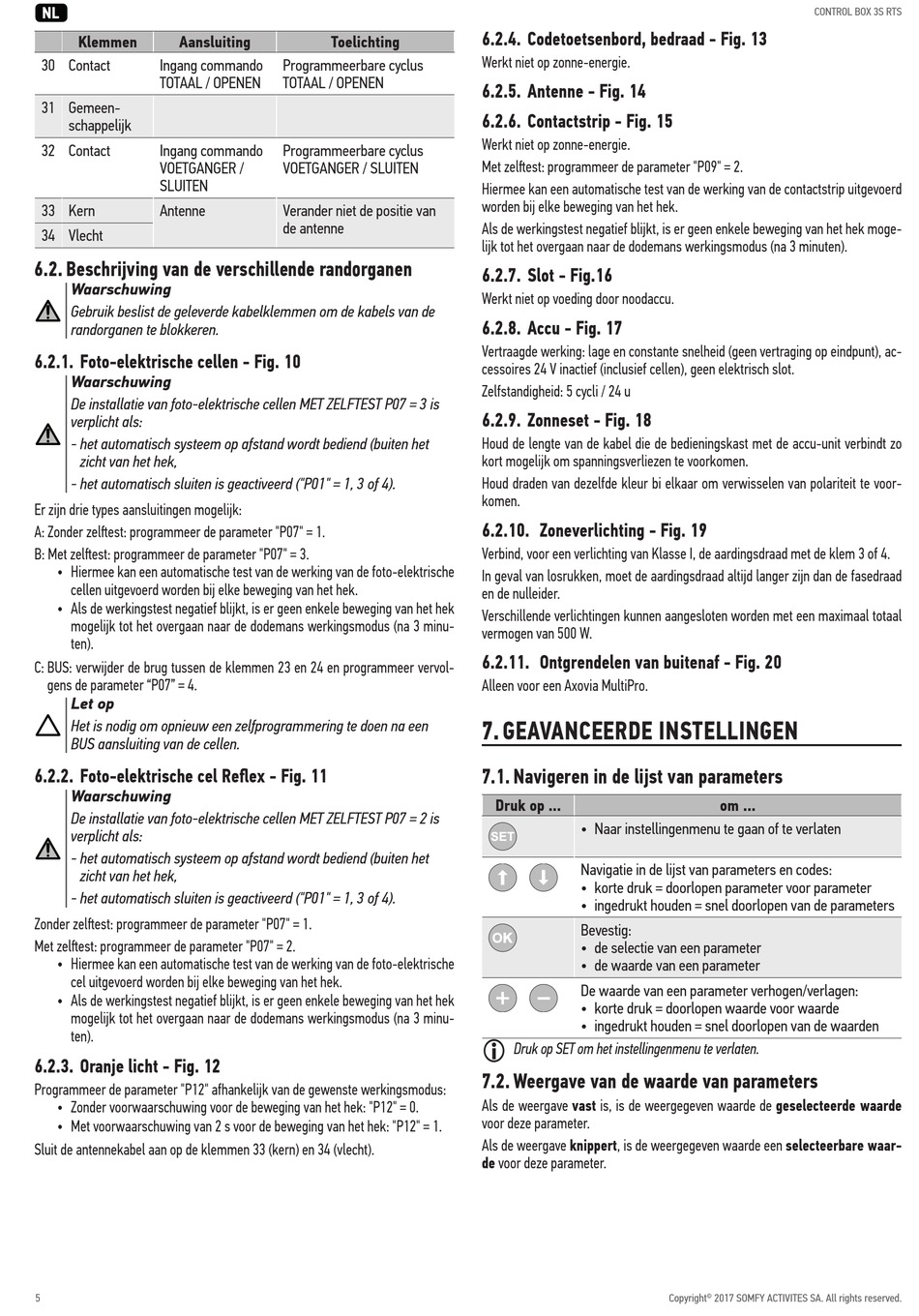

NL
Klemmen Aansluiting
30 Contact Ingang commando
TOTAAL / OPENEN
31 Gemeen-
schappelijk
32 Contact Ingang commando
VOETGANGER /
SLUITEN
33 Kern Antenne
34 Vlecht

6.2. Beschrijving van de verschillende randorganen

Waarschuwing
Gebruik beslist de geleverde kabelklemmen om de kabels van de
randorganen te blokkeren.
6.2.1. Foto-elektrische cellen - Fig. 10
Waarschuwing
De installatie van foto-elektrische cellen MET ZELFTEST P07 = 3 is
verplicht als:
- het automatisch systeem op afstand wordt bediend (buiten het
zicht van het hek,
- het automatisch sluiten is geactiveerd ("P01" = 1, 3 of 4).
Er zijn drie types aansluitingen mogelijk:
A: Zonder zelftest: programmeer de parameter "P07" = 1.
B: Met zelftest: programmeer de parameter "P07" = 3.
• Hiermee kan een automatische test van de werking van de foto-elektrische
cellen uitgevoerd worden bij elke beweging van het hek.
• Als de werkingstest negatief blijkt, is er geen enkele beweging van het hek
mogelijk tot het overgaan naar de dodemans werkingsmodus (na 3 minu-
ten).
C: BUS: verwijder de brug tussen de klemmen 23 en 24 en programmeer vervol-
gens de parameter "P07" = 4.
Let op
Het is nodig om opnieuw een zelfprogrammering te doen na een
BUS aansluiting van de cellen.
6.2.2. Foto-elektrische cel Reflex - Fig. 11
Waarschuwing
De installatie van foto-elektrische cellen MET ZELFTEST P07 = 2 is
verplicht als:
- het automatisch systeem op afstand wordt bediend (buiten het
zicht van het hek,
- het automatisch sluiten is geactiveerd ("P01" = 1, 3 of 4).
Zonder zelftest: programmeer de parameter "P07" = 1.
Met zelftest: programmeer de parameter "P07" = 2.
• Hiermee kan een automatische test van de werking van de foto-elektrische
cel uitgevoerd worden bij elke beweging van het hek.
• Als de werkingstest negatief blijkt, is er geen enkele beweging van het hek
mogelijk tot het overgaan naar de dodemans werkingsmodus (na 3 minu-
ten).
6.2.3. Oranje licht - Fig. 12
Programmeer de parameter "P12" afhankelijk van de gewenste werkingsmodus:
• Zonder voorwaarschuwing voor de beweging van het hek: "P12" = 0.
• Met voorwaarschuwing van 2 s voor de beweging van het hek: "P12" = 1.
Sluit de antennekabel aan op de klemmen 33 (kern) en 34 (vlecht).
5
Toelichting
Programmeerbare cyclus
TOTAAL / OPENEN
Programmeerbare cyclus
VOETGANGER / SLUITEN
Verander niet de positie van
de antenne
6.2.4. Codetoetsenbord, bedraad - Fig. 13
Werkt niet op zonne-energie.
6.2.5. Antenne - Fig. 14
6.2.6. Contactstrip - Fig. 15
Werkt niet op zonne-energie.
Met zelftest: programmeer de parameter "P09" = 2.
Hiermee kan een automatische test van de werking van de contactstrip uitgevoerd
worden bij elke beweging van het hek.
Als de werkingstest negatief blijkt, is er geen enkele beweging van het hek moge-
lijk tot het overgaan naar de dodemans werkingsmodus (na 3 minuten).
6.2.7. Slot - Fig.16
Werkt niet op voeding door noodaccu.
6.2.8. Accu - Fig. 17
Vertraagde werking: lage en constante snelheid (geen vertraging op eindpunt), ac-
cessoires 24 V inactief (inclusief cellen), geen elektrisch slot.
Zelfstandigheid: 5 cycli / 24 u
6.2.9. Zonneset - Fig. 18
Houd de lengte van de kabel die de bedieningskast met de accu-unit verbindt zo
kort mogelijk om spanningsverliezen te voorkomen.
Houd draden van dezelfde kleur bi elkaar om verwisselen van polariteit te voor-
komen.
6.2.10. Zoneverlichting - Fig. 19
Verbind, voor een verlichting van Klasse I, de aardingsdraad met de klem 3 of 4.
In geval van losrukken, moet de aardingsdraad altijd langer zijn dan de fasedraad
en de nulleider.
Verschillende verlichtingen kunnen aangesloten worden met een maximaal totaal
vermogen van 500 W.
6.2.11. Ontgrendelen van buitenaf - Fig. 20
Alleen voor een Axovia MultiPro.

7. GEAVANCEERDE INSTELLINGEN

7.1. Navigeren in de lijst van parameters

Druk op ...
• Naar instellingenmenu te gaan of te verlaten
Navigatie in de lijst van parameters en codes:
• korte druk = doorlopen parameter voor parameter
• ingedrukt houden = snel doorlopen van de parameters
Bevestig:
• de selectie van een parameter
• de waarde van een parameter
De waarde van een parameter verhogen/verlagen:
• korte druk = doorlopen waarde voor waarde
• ingedrukt houden = snel doorlopen van de waarden
͉
͉
Druk op SET om het instellingenmenu te verlaten.

7.2. Weergave van de waarde van parameters

Als de weergave vast is, is de weergegeven waarde de geselecteerde waarde
voor deze parameter.
Als de weergave knippert, is de weergegeven waarde een selecteerbare waar-
de voor deze parameter.
CONTROL BOX 3S RTS
om ...
