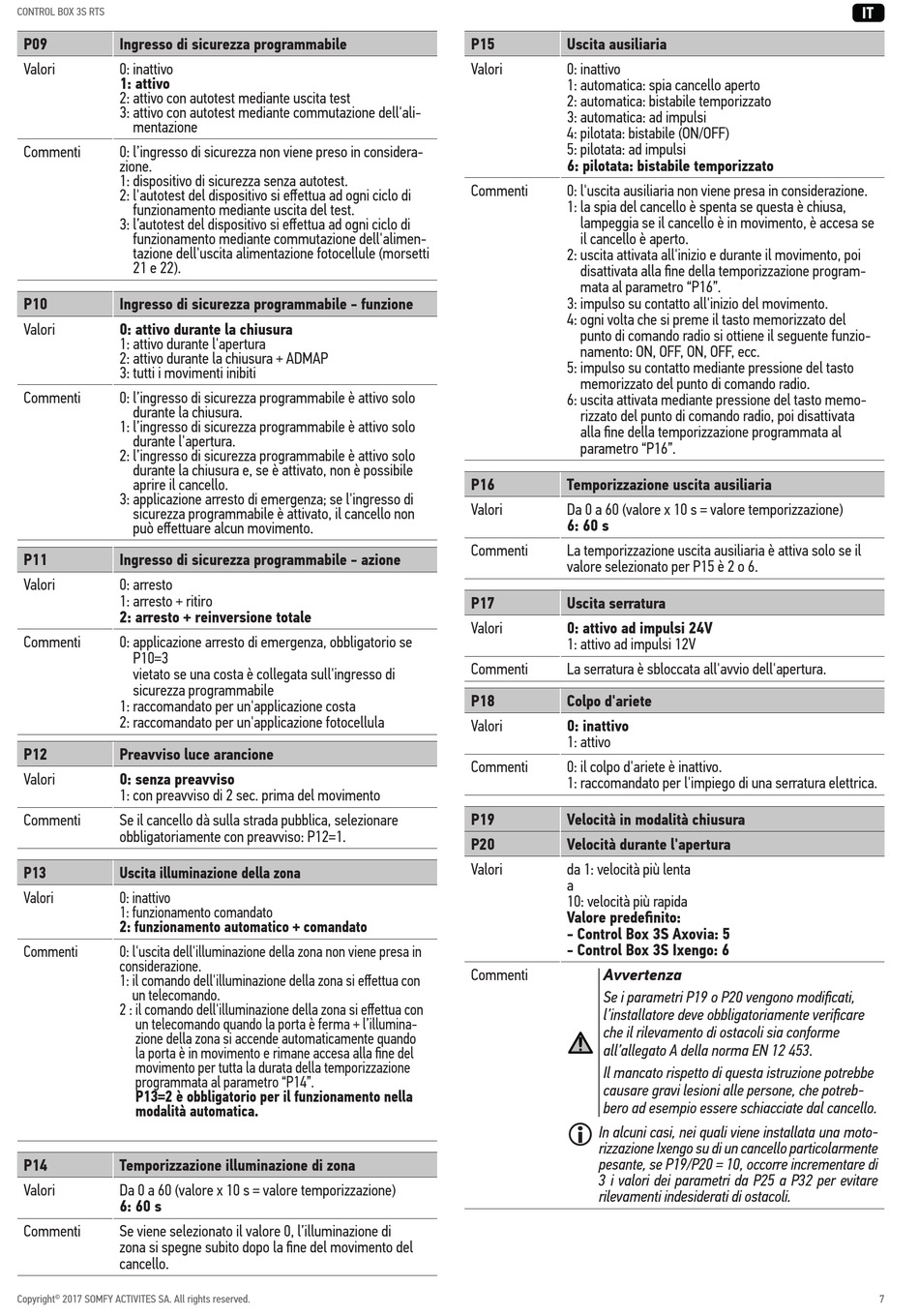

SOMFY Control Box 3S RTS Montageanleitung Seite 31

CONTROL BOX 3S RTS
P09 Ingresso di sicurezza programmabile
Valori 0: inattivo
1: attivo
2: attivo con autotest mediante uscita test
3: attivo con autotest mediante commutazione dell'ali-
mentazione
Commenti 0: l'ingresso di sicurezza non viene preso in considera-
zione.
1: dispositivo di sicurezza senza autotest.
2: l'autotest del dispositivo si effettua ad ogni ciclo di
funzionamento mediante uscita del test.
3: l'autotest del dispositivo si effettua ad ogni ciclo di
funzionamento mediante commutazione dell'alimen-
tazione dell'uscita alimentazione fotocellule (morsetti
21 e 22).
P10 Ingresso di sicurezza programmabile - funzione
Valori 0: attivo durante la chiusura
1: attivo durante l'apertura
2: attivo durante la chiusura + ADMAP
3: tutti i movimenti inibiti
Commenti 0: l'ingresso di sicurezza programmabile è attivo solo
durante la chiusura.
1: l'ingresso di sicurezza programmabile è attivo solo
durante l'apertura.
2: l'ingresso di sicurezza programmabile è attivo solo
durante la chiusura e, se è attivato, non è possibile
aprire il cancello.
3: applicazione arresto di emergenza; se l'ingresso di
sicurezza programmabile è attivato, il cancello non
può effettuare alcun movimento.
P11 Ingresso di sicurezza programmabile - azione
Valori 0: arresto
1: arresto + ritiro
2: arresto + reinversione totale
Commenti 0: applicazione arresto di emergenza, obbligatorio se
P10=3
vietato se una costa è collegata sull'ingresso di
sicurezza programmabile
1: raccomandato per un'applicazione costa
2: raccomandato per un'applicazione fotocellula
P12 Preavviso luce arancione
Valori 0: senza preavviso
1: con preavviso di 2 sec. prima del movimento
Commenti Se il cancello dà sulla strada pubblica, selezionare
obbligatoriamente con preavviso: P12=1.
P13 Uscita illuminazione della zona
Valori 0: inattivo
1: funzionamento comandato
2: funzionamento automatico + comandato
Commenti 0: l'uscita dell'illuminazione della zona non viene presa in
considerazione.
1: il comando dell'illuminazione della zona si effettua con
un telecomando.
2 : il comando dell'illuminazione della zona si effettua con
un telecomando quando la porta è ferma + l'illumina-
zione della zona si accende automaticamente quando
la porta è in movimento e rimane accesa alla fine del
movimento per tutta la durata della temporizzazione
programmata al parametro "P14".
P13=2 è obbligatorio per il funzionamento nella
modalità automatica.
P14 Temporizzazione illuminazione di zona
Valori Da 0 a 60 (valore x 10 s = valore temporizzazione)
6: 60 s
Commenti Se viene selezionato il valore 0, l'illuminazione di
zona si spegne subito dopo la fine del movimento del
cancello.
Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.
P15 Uscita ausiliaria
Valori 0: inattivo
1: automatica: spia cancello aperto
2: automatica: bistabile temporizzato
3: automatica: ad impulsi
4: pilotata: bistabile (ON/OFF)
5: pilotata: ad impulsi
6: pilotata: bistabile temporizzato
Commenti 0: l'uscita ausiliaria non viene presa in considerazione.
1: la spia del cancello è spenta se questa è chiusa,
lampeggia se il cancello è in movimento, è accesa se
il cancello è aperto.
2: uscita attivata all'inizio e durante il movimento, poi
disattivata alla fine della temporizzazione program-
mata al parametro "P16".
3: impulso su contatto all'inizio del movimento.
4: ogni volta che si preme il tasto memorizzato del
punto di comando radio si ottiene il seguente funzio-
namento: ON, OFF, ON, OFF, ecc.
5: impulso su contatto mediante pressione del tasto
memorizzato del punto di comando radio.
6: uscita attivata mediante pressione del tasto memo-
rizzato del punto di comando radio, poi disattivata
alla fine della temporizzazione programmata al
parametro "P16".
P16 Temporizzazione uscita ausiliaria
Valori Da 0 a 60 (valore x 10 s = valore temporizzazione)
6: 60 s
Commenti La temporizzazione uscita ausiliaria è attiva solo se il
valore selezionato per P15 è 2 o 6.
P17 Uscita serratura
Valori 0: attivo ad impulsi 24V
1: attivo ad impulsi 12V
Commenti La serratura è sbloccata all'avvio dell'apertura.
P18 Colpo d'ariete
Valori 0: inattivo
1: attivo
Commenti 0: il colpo d'ariete è inattivo.
1: raccomandato per l'impiego di una serratura elettrica.
P19 Velocità in modalità chiusura
P20 Velocità durante l'apertura
Valori da 1: velocità più lenta
a
10: velocità più rapida
Valore predefinito:
- Control Box 3S Axovia: 5
- Control Box 3S Ixengo: 6
Commenti Avvertenza
Se i parametri P19 o P20 vengono modificati,
l'installatore deve obbligatoriamente verificare
che il rilevamento di ostacoli sia conforme
all'allegato A della norma EN 12 453.
Il mancato rispetto di questa istruzione potrebbe
causare gravi lesioni alle persone, che potreb-
bero ad esempio essere schiacciate dal cancello.
͉
͉
In alcuni casi, nei quali viene installata una moto-
rizzazione Ixengo su di un cancello particolarmente
pesante, se P19/P20 = 10, occorre incrementare di
3 i valori dei parametri da P25 a P32 per evitare
rilevamenti indesiderati di ostacoli.
