31 Datenausgang RS 232C

31.1 Technische Daten

8-bit ASCII Code
•
8 Datenbits, 1 Startbit, 1 Stoppbit, kein Paritätsbit
•
Baudrate ist einstellbar auf 1200, 2400, 4800, 9600 Baud
•
Die Waage überträgt den auf dem Display angezeigten Wert seriell über RS 232C und
ermöglicht das Ausdrucken des Gewichts auf dem Monitor des PC's oder über einen
seriellen Drucker. Ist ein PC angeschlossen, kann man die Übertragung im Dauermodus
oder mittels Befehl durch Drücken der Taste PRINT wählen.
Außerdem kann sie über RS 233C Befehle entgegennehmen, die es ermöglichen, alle mit
den Tasten durchführbaren Funktionen der Waage über die PC-Tastatur auszuführen.

31.2 Wahl der PC-Schnittstelle

Durch die Wahl des PC-Ausgangs erhält man einen Dauerübertragungsoutput mit der
gleichen Frequenz, mit der die Anzeige am Display der Waage aktualisiert wird. Man kann
alle Funktionen der Waage direkt von der Tastatur aus steuern, indem man der Waage die in
nachfolgender Tabelle aufgeführten ASCII-Codes sendet. Zum Anschluss an den PC ist der
Stecker 2 (s. Anschluss der Waage an den PC) der Waage zu verwenden.
CODE
"T" = H54
"C" = H43
"E" = H45
"M" = H4D
"O" = H4F
Durch die Wahl des PC-Ausgangs mit Befehl erhält man nur dann ein Übertragungsoutput,
wenn die Taste PRINT gedrückt wird. Auch in diesem Fall ist es möglich, alle Funktionen der
Waage direkt von der PC-Tastatur aus zu steuern, indem von der Waage aus die in der oben
aufgeführten Tabelle angegebenen ASCII-Codes übertragen werden.

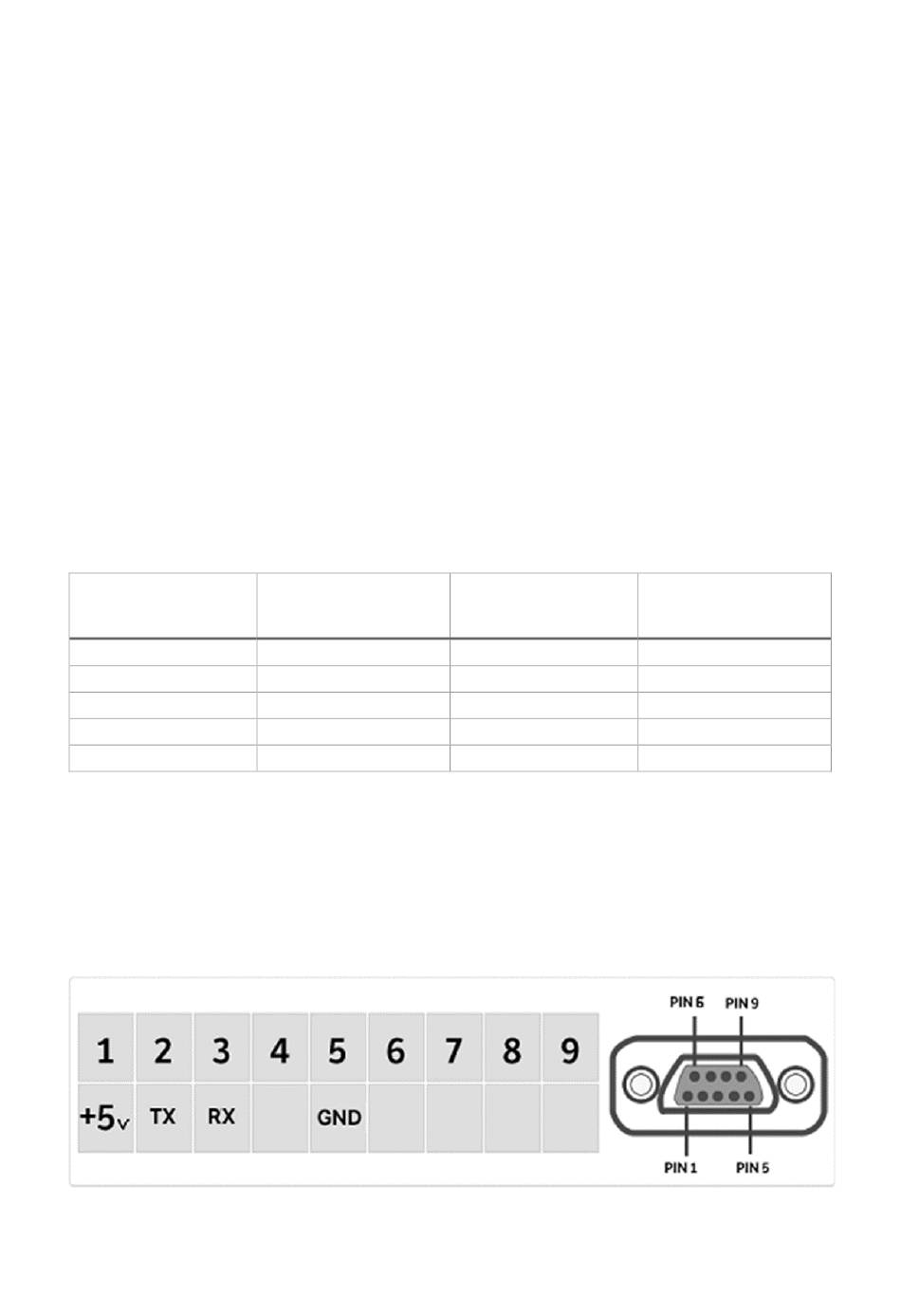

31.3 Pinbelegung des Waagenausgangssteckers

1. Funktion
(einmaliges
Drücken)
TARA
KALIBRIERUNG
ENTER
MENÜ
ON/OFF
Seite 53 von 62
CODE 2.Funktion
(längeres Drücken)
"t" = H74
"c" = H63 KALIBRIERUNG
"e" = H65
"m" = H6D
"o" = H6F
Version 6.02
TARA
ENTER
MENÜ
ON/OFF
