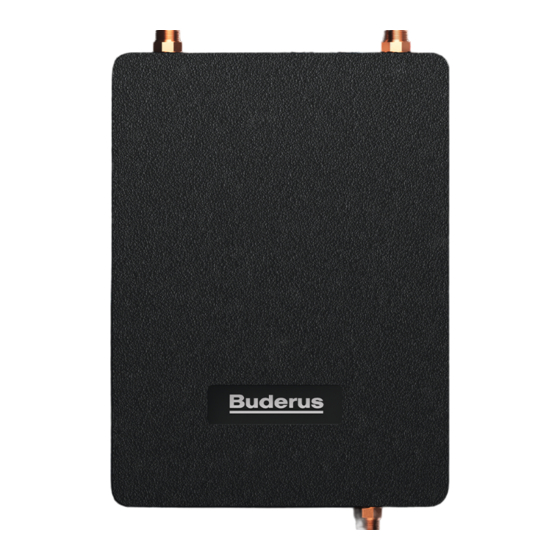

Buderus Logalux FS/2 Installations- Und Wartungsanleitung
Frischwasserstation (durchfluss-trinkwasser-erwärmer)
Vorschau ausblenden
Andere Handbücher für Logalux FS/2:
- Installations-, service- und wartungsanleitung (20 Seiten) ,
- Installation und wartung (24 Seiten)
Verwandte Anleitungen für Buderus Logalux FS/2
Inhaltszusammenfassung für Buderus Logalux FS/2

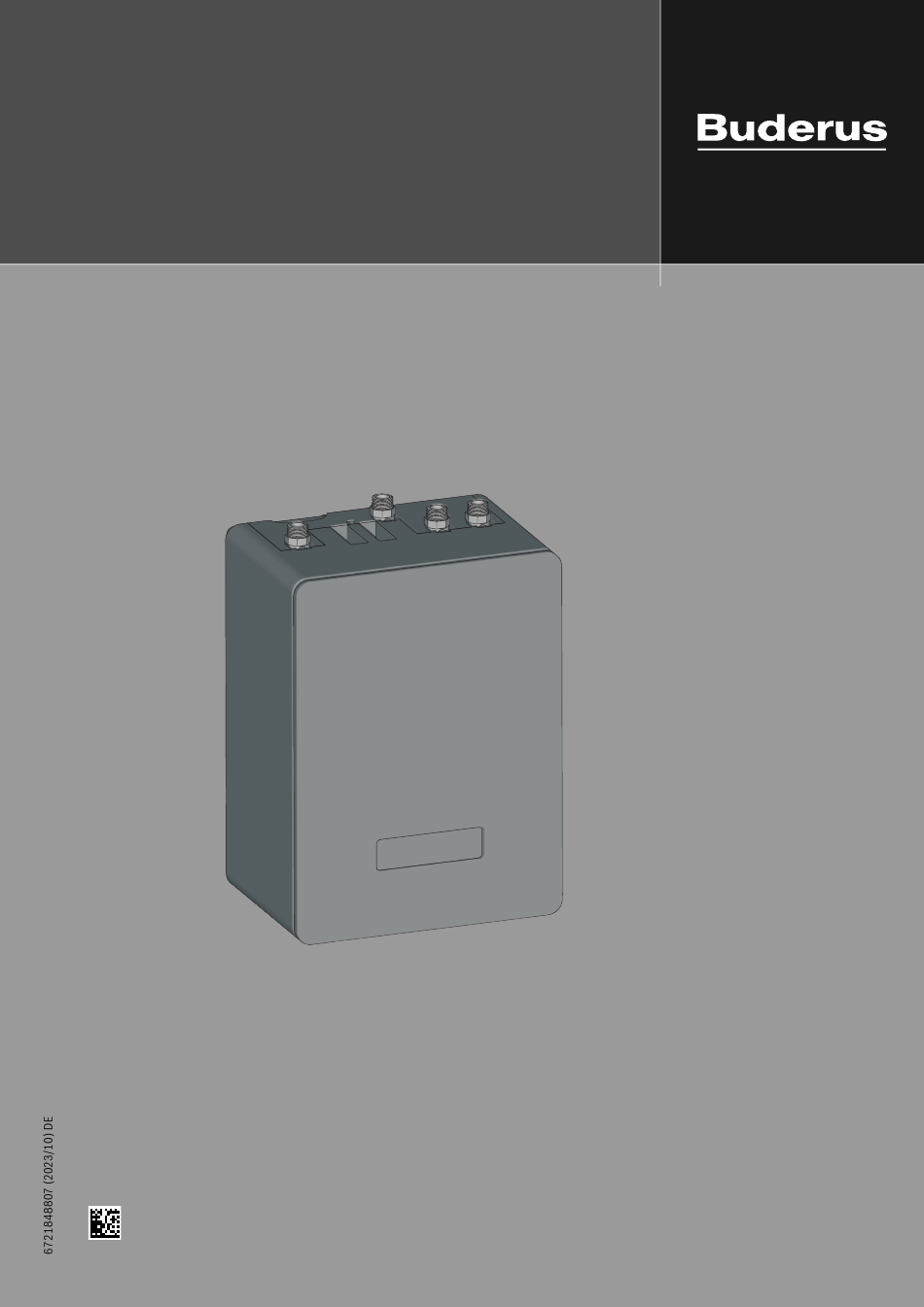

- Seite 1 Installations- und Wartungsanleitung / Hinweise für den Betreiber Frischwasserstation (Durchfluss-Trinkwasser-Erwärmer) Logalux FS/2, FS20/2 Vor Installation und Wartung sorgfältig lesen. 0010011071-001...
- Seite 2 Inhaltsverzeichnis 11.3 Temperaturfühler wechseln ..... 20 Inhaltsverzeichnis 11.4 Sicherung wechseln......21 11.5 Protokoll für Inbetriebnahme, Inspektion, Symbolerklärung und Sicherheitshinweise .
- Seite 3 Hinweise für den Betreiber HSicherheitshinweise Sachschäden und Personenschäden bis hin zur Lebensgefahr entste- hen. Die folgenden Hinweise müssen eingehalten werden. Bei Nichtbachten ▶ Installations-, Service- und Inbetriebnahmeanleitungen (Wärmeer- können Sach- und Personenschäden bis hin zur Lebensgefahr entste- zeuger, Heizungsregler, Pumpen usw.) vor der Installation lesen. hen.
- Seite 4 Angaben zum Produkt Die Anschlüsse [2] und [3] müssen während des Betriebes geöffnet sein. Daher sind die Kugelhähne mit einem Lack gegen Verdrehen gesi- chert. Die Kappen auf den Anschlüssen erst direkt vor dem Anschluss der Rohr- leitungen demontieren. Typschild Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri- ennummer des Produktes.
- Seite 5 Angaben zum Produkt MS100 Nennspannungen Bei Zirkulationsbetrieb erhöht sich die Rücklauftemperatur. Damit die • BUS • 15 V DC (verpolungssicher) Temperaturschichtung im Speicher erhalten bleibt, ist die Verwendung • Netzspannung Modul • 230 V AC, 50 Hz eines Speichers mit temperatursensibler Rücklaufeinspeisung in Verbin- •...
- Seite 6 Vorschriften Vorschriften ▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor- schriften sind ebenfalls zum Zeitpunkt der Installation gültig. ▶ Für die Montage und den Betrieb der Anlage die landesspezifischen und örtlichen Normen und Richtlinien beachten. Regeln der Technik in Deutschland •...
- Seite 7 Montage ▶ Nach erfolgter Erdung Schutzleiterprüfung vornehmen. 80-90 Wasserbeschaffenheit und Wärmetauscher ▶ Grenzwerte der aktuellen Trinkwasserverordnung einhalten. 12 mm Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir bereits ab 14° dH eine Enthärtungsanlage einzubauen. Auch ein Mischer auf der Primärseite verringert ab 14° dH durch die Re- duzierung der Vorlauftemperatur die Gefahr der Verkalkung.
- Seite 8 Montage ▶ Alle Anschlussstücke mit Teflonband eindichten und am Speicher 1. Halteblech handfest an Frischwasserstation schrauben. einschrauben. 2. Frischwasserstation mit Halteblech am obersten Stutzen einhängen. 100 mm 65 mm 120 mm 85 mm 6720809213.26-1.ST Bild 14 Halteblech montieren ▶ Sicherstellen, dass das Halteblech in der Nut der jeweiligen Stutzen 6720809213.25-2.ST liegt (Pfeile).
- Seite 9 Montage Langes Anschlussrohr vom Zubehör SZ8 montieren ▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf: – Distanzstück 20 mm montieren und mit Teflonband eindichten [3]. – Langes Anschlussrohr unten passend ablängen [2]. ▶ Langes Anschlussrohr mit Dichtungen an Station montieren [1]. ▶...
- Seite 10 Montage ▶ Oben und unten am Rückteil des Wärmeschutzes Durchführungen 3. Klemmring-T-Stück montieren. für das Rücklaufrohr einschneiden. 0010012378-001 0010012378-001 Bild 22 Rohre mit Klemmring-T-Stück verbinden 0010012362-001 0010012362-001 ▶ Mitgelieferte Dämmung montieren. Bild 19 Durchführungen an den Vertiefungen einschneiden Zirkulationsstrang montieren (Zubehör) Fließrichtung und Einbaulage des Ventils beachten.
- Seite 11 Montage 5. Anschluss in Formteil drücken. 5. 5. 4. 4. 6720809213.16-1.ST 6720809213.16-1.ST Bild 24 Montage vorbereiten ▶ Rohrleitung am Zirkulationsstrang bauseits: – mit einem Schutzfilter versehen und – zusätzlich befestigen. Frischwasserstation hydraulisch anschließen VORSICHT Anlagenschaden durch undichte Anschlüsse ▶ Alle Rohrleitungen und Anschlüsse spannungsfrei installieren. Bild 25 Anschlüsse Frischwasserstation Die Rohrleitungen (bei der Wandinstallation) zwischen Pufferspeicher Speicher hydraulisch anschließen...
- Seite 12 Elektrischer Anschluss Modul MS100 und Bedieneinheit (Zubehör) Durch Hinzufügen von Funktionen zum Frischwassersystem können Sie die Anlage zusammenstellen. Beispiele für mögliche Frischwassersyste- me finden Sie bei den Anschlussplänen. Die Frischwasserstation in Kombination mit einem Pufferspeicher er- wärmt das Trinkwasser im Durchlaufprinzip. 6 720 647 922-78.2O Bild 28 Display: Frischwassersystem für Warmwasserbereitung Folgende Funktionen sind möglich:...
- Seite 13 Elektrischer Anschluss Anschlussklemmbelegung und Anlagenbeispiele Mit der Bedieneinheit (Zubehör) sind verschiedene Systeme und Funk- tionen möglich. Die Zuordnung des Anschlussplanes zum Frischwasser- system (2) kann mit folgenden Fragen erleichtert werden: • Welches Frischwassersystem ist vorhanden? • Welche Funktionen (schwarz dargestellt) sind vorhanden? •...
- Seite 14 Elektrischer Anschluss ▶ Kabel mit den Zugentlastungen sichern (Lieferumfang). 6720809213.11-1.ST 6720809213.11-1.ST Bild 36 Zugentlastungen montieren und Stecker einstecken Optionale Anschlussmöglichkeiten der Zirkulationspumpe: • an der Kesseltemperaturregelung oder • mit einer externen Schaltuhr. Warmwassertemperatur ändern Ab Werk ist die Warmwassertemperatur auf 50 °C eingestellt. Wenn Sie die Warmwassertemperatur ändern möchten: ▶...
- Seite 15 Inbetriebnahme Zirkulationspumpe (Zubehör) entlüften Inbetriebnahme Im Entlüftungsmodus entfernt die Pumpe durch den Wechsel von maxi- maler Umdrehung und anschließendem Stopp (7 × ) die Luft aus dem Pumpengehäuse. Alle elektrischen Anschlüsse gemäß Anschlussplan anschließen und erst Um den Entlüftungsmodus zu starten (Dauer: 10 Minuten): danach die Inbetriebnahme durchführen! ▶...
- Seite 16 Inbetriebnahme Damit das System einwandfrei und effizient betrieben werden kann, Die Grundeinstellungen der folgenden Warmwasserparameter sind her- sind Einstellungen an der Bedieneinheit erforderlich. vorgehoben dargestellt. Menüpunkt Einstellbereich Funktionsbeschreibung Größe Frischwasser- 15/20 l/min, Einstellung der Größe der installierten Frischwasserstation (FS/2= 15 l/min, station 27 l/min, 40 l/min FS20/2= 20 l/min)
- Seite 17 Inbetriebnahme Zirkulation Temperatur im Bereitschaftsteil des Pufferspeichers Die am Regler einzustellende Temperatur für den Bereitschaftsteil ist Führen Sie die Auslegung der Zirkulationsleitungen und Einstellung der von der jeweiligen Reglerstrategie der Nachheizung abhängig. Pumpenstufe nach DVGW Arbeitsblatt W551/553 durch. Sie müssen si- cherstellen, dass eine Abkühlung im System auf max.
- Seite 18 Außerbetriebnahme [°C] °C °C °C °C °C °C 6720809213.23-1.ST Bild 41 Lüftungsschlitze nicht abdecken °C °C Außerbetriebnahme °C HINWEIS Anlagenschaden durch Frost! ▶ Bei Frostgefahr die Heizungsanlage eingeschaltet lassen. Bei längerer Außerbetriebnahme der Heizungsanlage: V [l/min] 0010012135-001 ▶ Stromzufuhr der Station unterbrechen. Bild 40 Temperaturverhalten FS20/2 ▶...
- Seite 19 [AT] Robert Bosch AG, Geschäftsbereich Thermo- technik, Göllnergasse 15-17, 1030 Wien, Öster- ▶ Kugelhähne schließen. reich, [LU] Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Damit einige Bauteile der Frischwasserstation besser zugänglich wer- Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin-...
- Seite 20 Wartung Demontage 1. Alle Absperrhähne schließen. 2. Schrauben am Wärmetauscher oben und unten lösen. Hierzu Bitver- längerung verwenden. 3. Wärmetauscher nach vorne heraus ziehen. Bild 44 Volumenstromfühler demontieren 11.3 Temperaturfühler wechseln HINWEIS Wasserschaden durch unwirksame Haltefeder! Durch das Entfernen der Haltefeder verliert die Feder ihre Spannkraft. ▶...
- Seite 21 Wartung 11.4 Sicherung wechseln 11.5 Protokoll für Inbetriebnahme, Inspektion, Wartung ▶ Anlage stromlos schalten! 1. Deckel entfernen und Sicherung (230 V, 5 AT) entnehmen. Um die Funktionssicherheit der Anlage und Gewährleistungsansprüche 2. Alte Sicherung entsorgen. sicherzustellen, ist eine jährliche Kontrolle und Wartung erforderlich. 3.
- Seite 22 Störungen beheben 12.3 Keine Warmwasserbereitstellung Störungen beheben Ursachen Abhilfe 12.1 Modul MS100 Pufferspeicher ▶ Temperatur im Pufferspeicher erhöhen nicht warm genug. (Regler). Betriebsan- Mögliche Ursachen Abhilfe ▶ Positionen der Temperaturfühler prüfen. zeige Primärkreispumpe ▶ Heizkreis mit Primärkreispumpe ausreichend dauernd aus Kodierschalter auf 0. ▶...
- Seite 23 Störungen beheben 12.5 Kein Zirkulationsbetrieb Ursachen Abhilfe Zirkulationspumpe för- 1. Prüfen, ob der Absperrhahn am Zirkulati- dert kein Trinkwasser. onsanschluss geöffnet ist. 2. Zirkulationspumpe ist nicht richtig einge- stellt. Zum Prüfen der Funktion die Regler- anleitung beachten. 3. Schwerkraftbremse prüfen. 4.
- Seite 24 Schweiz Bosch Thermotechnik AG Netzibodenstrasse 36 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 4003 Esch-sur-Alzette Tél.: 0035 2 55 40 40-1 Fax: 0035 2 55 40 40-222 www.buderus.lu info@buderus.lu...
