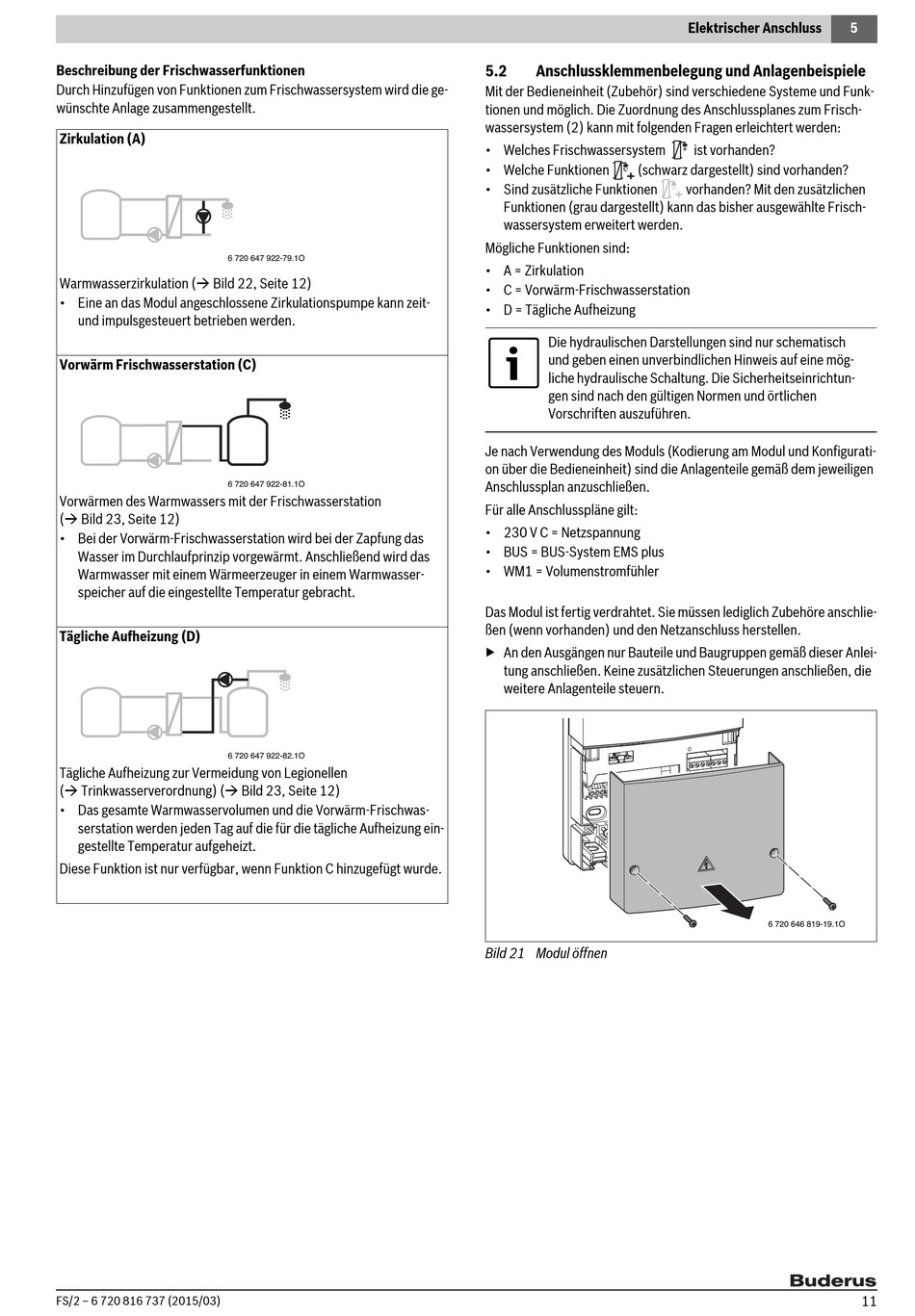

Beschreibung der Frischwasserfunktionen
Durch Hinzufügen von Funktionen zum Frischwassersystem wird die ge-
wünschte Anlage zusammengestellt.
Zirkulation (A)
6 720 647 922-79.1O
Warmwasserzirkulation ( Bild 22, Seite 12)
• Eine an das Modul angeschlossene Zirkulationspumpe kann zeit-
und impulsgesteuert betrieben werden.
Vorwärm Frischwasserstation (C)
6 720 647 922-81.1O
Vorwärmen des Warmwassers mit der Frischwasserstation
( Bild 23, Seite 12)
• Bei der Vorwärm-Frischwasserstation wird bei der Zapfung das
Wasser im Durchlaufprinzip vorgewärmt. Anschließend wird das
Warmwasser mit einem Wärmeerzeuger in einem Warmwasser-
speicher auf die eingestellte Temperatur gebracht.
Tägliche Aufheizung (D)
6 720 647 922-82.1O
Tägliche Aufheizung zur Vermeidung von Legionellen
( Trinkwasserverordnung) ( Bild 23, Seite 12)
• Das gesamte Warmwasservolumen und die Vorwärm-Frischwas-
serstation werden jeden Tag auf die für die tägliche Aufheizung ein-
gestellte Temperatur aufgeheizt.
Diese Funktion ist nur verfügbar, wenn Funktion C hinzugefügt wurde.
FS/2 – 6 720 816 737 (2015/03)
5.2

Anschlussklemmenbelegung und Anlagenbeispiele

Mit der Bedieneinheit (Zubehör) sind verschiedene Systeme und Funk-
tionen und möglich. Die Zuordnung des Anschlussplanes zum Frisch-
wassersystem (2) kann mit folgenden Fragen erleichtert werden:
• Welches Frischwassersystem
• Welche Funktionen (schwarz dargestellt) sind vorhanden?
• Sind zusätzliche Funktionen
Funktionen (grau dargestellt) kann das bisher ausgewählte Frisch-
wassersystem erweitert werden.
Mögliche Funktionen sind:
• A = Zirkulation
• C = Vorwärm-Frischwasserstation
• D = Tägliche Aufheizung
Die hydraulischen Darstellungen sind nur schematisch
und geben einen unverbindlichen Hinweis auf eine mög-
liche hydraulische Schaltung. Die Sicherheitseinrichtun-
gen sind nach den gültigen Normen und örtlichen
Vorschriften auszuführen.
Je nach Verwendung des Moduls (Kodierung am Modul und Konfigurati-
on über die Bedieneinheit) sind die Anlagenteile gemäß dem jeweiligen
Anschlussplan anzuschließen.
Für alle Anschlusspläne gilt:
• 230 V C = Netzspannung
• BUS = BUS-System EMS plus
• WM1 = Volumenstromfühler
Das Modul ist fertig verdrahtet. Sie müssen lediglich Zubehöre anschlie-
ßen (wenn vorhanden) und den Netzanschluss herstellen.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
Bild 21 Modul öffnen
Elektrischer Anschluss 5
ist vorhanden?
vorhanden? Mit den zusätzlichen
6 720 646 819-19.1O
