BBD 94W, 94WE, 94WS
(A) Drosselventil geschlossen (Stopp-Position).
♦
Nur zum Ausblasen.
(B) Drosselhebel und Wasserventil vollständig
♦
geöffnet.

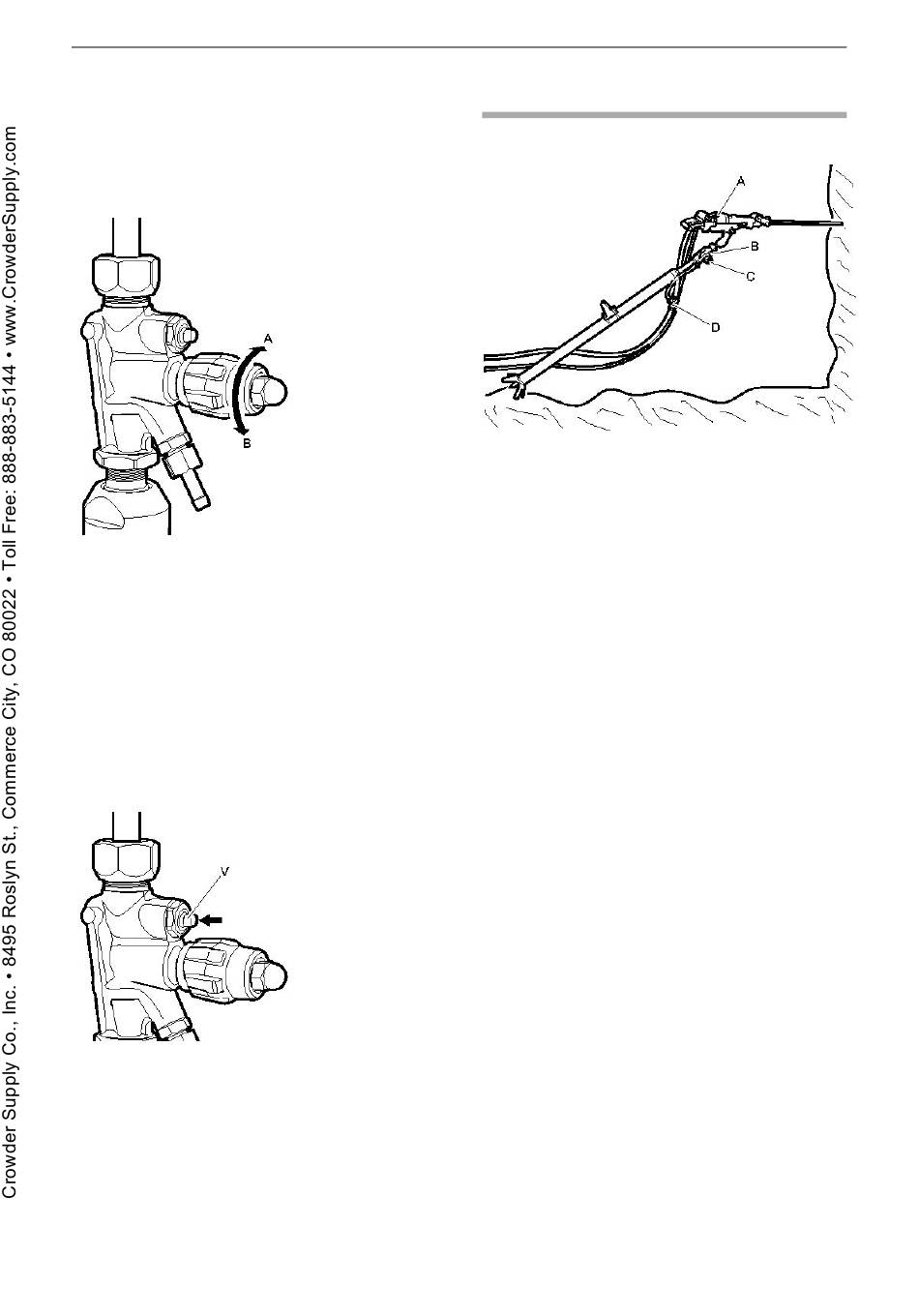

Vorschubeinstellring an der Vorschubstütze
Stellen Sie die Vorschubkraft mithilfe des
Vorschubeinstellrings wie folgt ein:
Drehen Sie den Einstellring entgegen dem
♦
Uhrzeigersinn (B), um die Vorschubkraft zu
erhöhen.
Drehen Sie den Einstellring im Uhrzeigersinn (A),
♦
um die Vorschubkraft zu verringern.
In der geschlossenen Stellung (A) ist die
♦
Vorschubstütze entlüftet.

Ventilstift

Durch Drücken des Ventilstifts (V) wird die
Vorschubkraft sofort abgeschaltet, unabhängig von
der Vorschubeinstellung. Diese Funktion dient z. B.
dazu, die Lage des Bohrhammers beim Ansetzen
oder bei Klemmneigung zu korrigieren. Beim Drücken
des Ventilstifts, wird die Kolbenstange in der
Vorschubstütze automatisch zurückgezogen.
© 2010 Atlas Copco Construction Tools AB | No. 9800 0760 71a | 2010-01-01
Originalbetriebsanleitung
www.CrowderSupply.com • Toll Free: 888-883-5144
Sicherheits- und Betriebsanleitung

Start und Stopp

Starten des Bohrhammers

1. Öffnen Sie das Hauptventil für die Druckluft.
2. Öffnen Sie den Hahn (D) für das Spülwasser.
3. Stellen Sie den Vorschubeinstellring (C) auf eine
für den Bohrungsansatz geeignete Vorschubkraft
ein.
4. Halten Sie den Bohrhammer so, dass der
Bohrstahl den gewünschten Ansatzpunkt berührt.
5. Schieben Sie den Drosselhebel (A) etwas nach
vorn, und Wasserspülung, Schlagmechanismus
und Rotation setzen ein.
6. Beginnen Sie die Bohrung mit verringerter
Vorschubkraft.
7. Schieben Sie den Drosselhebel (A) ganz nach
vorn, wenn der Bohrstahl ausreichend Führung
im Gestein erlangt hat.
8. Stellen Sie die Vorschubkraft mithilfe des
Vorschubeinstellrings (C) so ein, dass eine
maximale Vorschubgeschwindigkeit erreicht wird.
