Pokyny k montáži
Vyjměte všechny samostatné díly z balení, položte je na podlahu
a zkontrolujte, že máte všechny podle balicího seznamu v těchto
pokynech k montáži a použití. Vezměte prosím na vědomí, že některé
díly byly přímo připojeny k hlavnímu rámu a předem namontovány.
Navíc je zde několik dalších jednotlivých dílů, které byly připojeny k
odděleným jednotkám. To vám usnadní a urychlí montáž zařízení. Doba
montáže: 25 min.

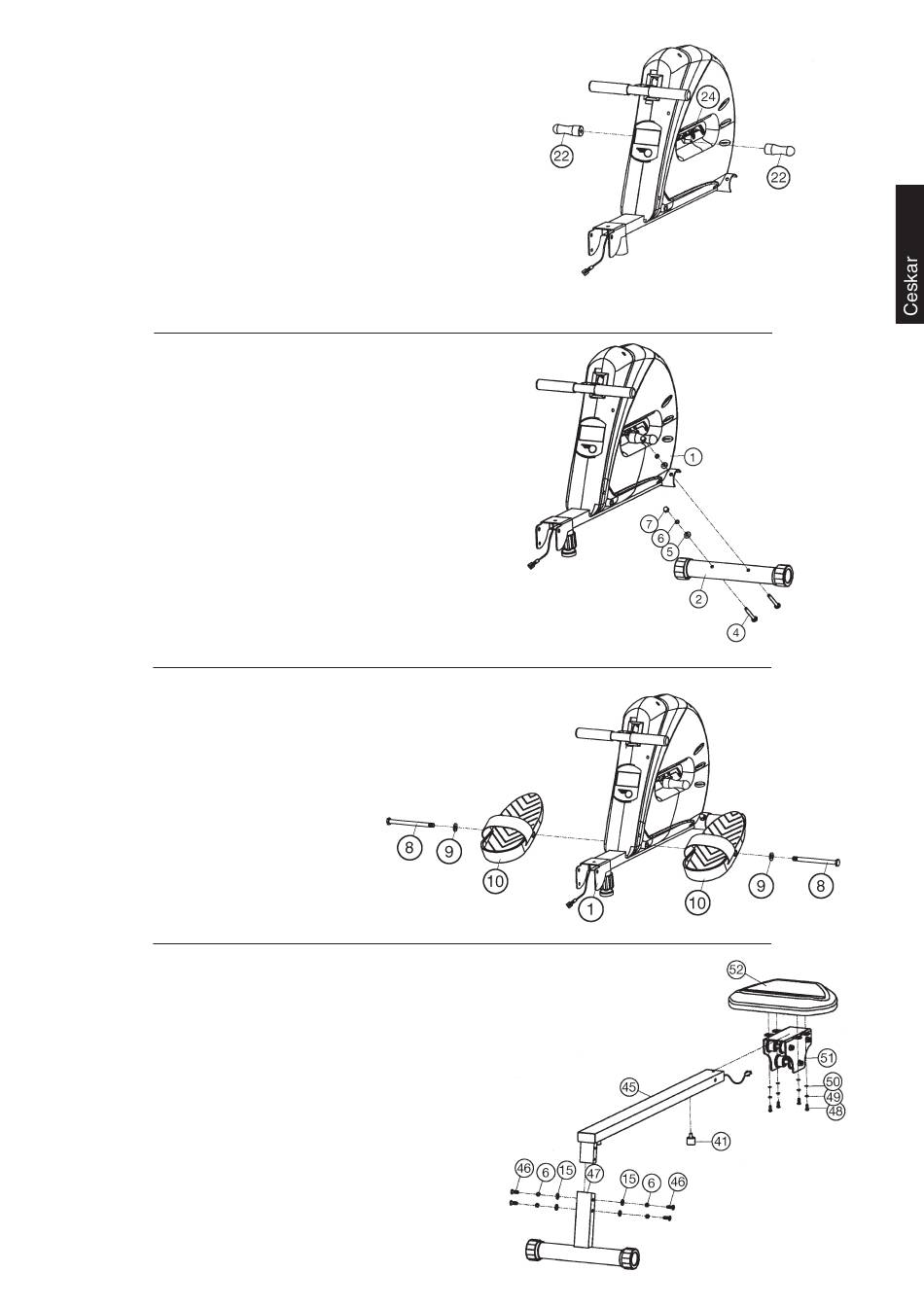

Krok 1:
Montáž rukojeti (22) k ose rukojeti (24).
1. Vezměte rukojeti (22), pro ruční a přeměnit ji na obou stranách do závi-
tových konců rukojeti (24).
Krok 2:
Montáž přední trubky nohy (2) na základním rámu (1).
1. Umístěte přední nohu (2) do držáku na přední části hlavního rámu (1) a
pevně ji přišroubujte pomocí 2 přepravních šroubů M8x65 (4), podložek
(5), pružinových podložek (6) a uzavřených matic (7).
Krok 3:
Připevněte pedály (10) k hlavnímu rámu (1).
1. Vložte podložku (9) a pedál (10) na šroub (8) a utáhněte pedály (10) na
hlavním rámu (1) do vhodné polohy.
Krok 4:
Připevněte sedadlo (52) na posuvník sedadla (51) a zadní nohu (47) na
rám sedadla (45).
1. Umístěte posuvník sedadla (51) na zadní stranu sedadla (52) tak, aby si
otvory odpovídaly, a pevně jej přišroubujte pomocí šroubu M6x15 (48),
podložek (50) a pružinových podložek (49).
2. Vložte zadní nohu (47) do držáku na rámu sedadla (45) a pevně ji
přišroubujte pomocí 4 šroubů M8x16 (46), podložek (15) a pružinových
podložek (6).
3. Protlačte rám sedadla (45) skrz posuvník sedadla (51), jak je zobrazeno
v obrázku kroku 4, takže 4 kladky se mohou přetočit na horní stranu a 2
kladky se mohou přetočit na dolní stranu rámu sedadla (45).
4. Upevněte polštářovou podložku (41) na správnou pozici na dolní straně
rámu sedadla (45).
39
