Montage Aufputz

3.3
Support-Hotline: +49 (0) 2661-98088-112
E-Mail: support@sks-kinkel.de

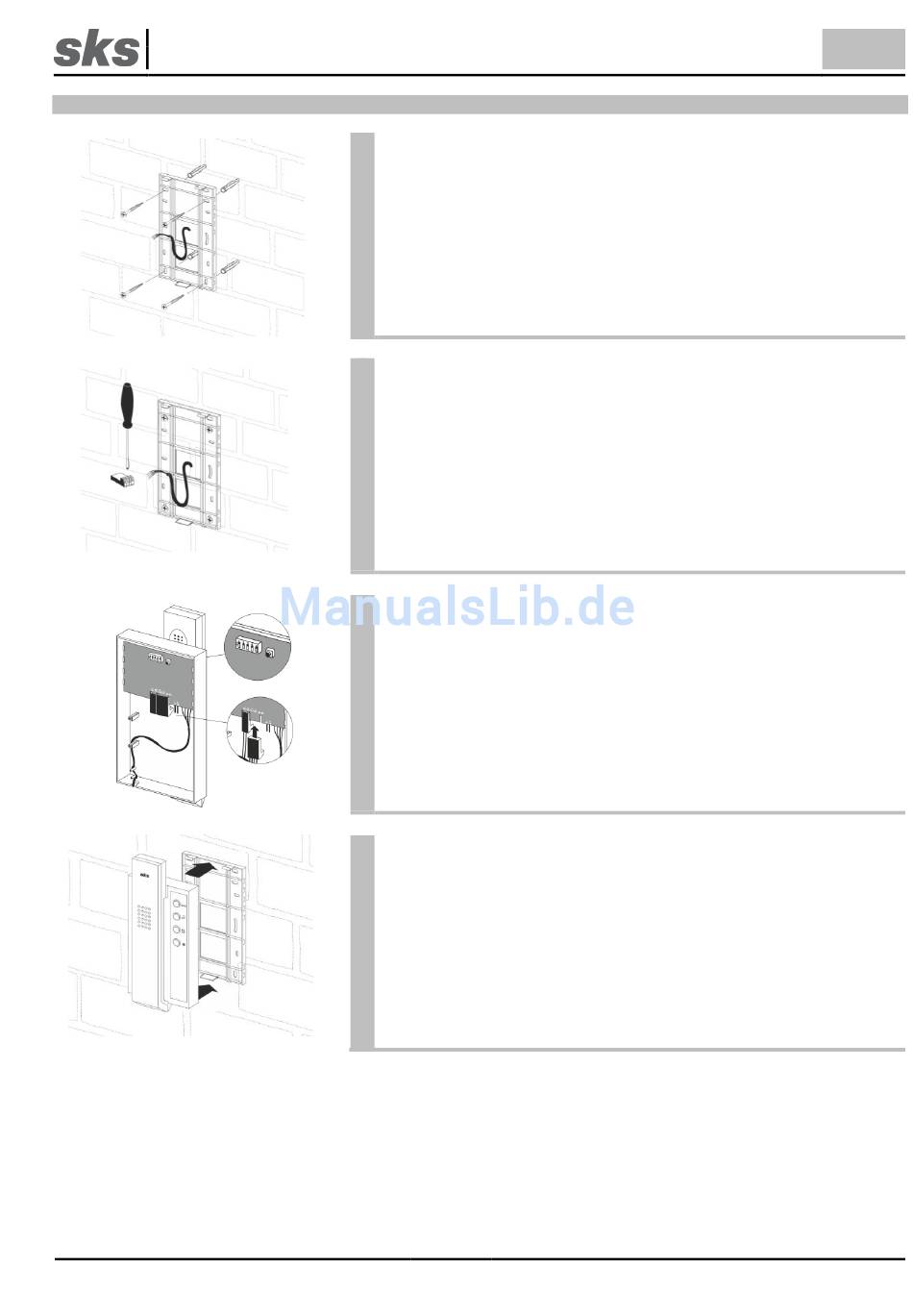

Befestigen Sie den Geräteträger der HT 4600 Innensprechstelle mit
Schrauben auf der Wand. Benutzen Sie dazu die Befestigungslöcher
am Geräteträger.
Achten Sie bei der Befestigung des Geräteträgers auf das
Installationskabel!
Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an.
Die Anschlussklemmen finden Sie auf der Rückseite der HT 4600
Innensprechstelle.
Die konfektionierten Anschlusskabel werden nun an der HT 4600
Innensprechstelle angeschlossen.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der
Rückseite der HT 4600 Innensprechstelle ein. Jede Adresse ist einem
Klingeltaster an der
Rufadressentabelle befindet sich im Anhang.
Beim Austausch der Sprechstelle ist unbedingt auf die
Einstellung des DIP-Schalters zu achten.
Stecken Sie anschließend die Anschlussklemmen auf die HT 4600
Innensprechstelle auf.
Hängen Sie als nächstes die HT 4600 Innensprechstelle im oberen
Bereich des Geräteträgers ein.
Drücken Sie anschließend die HT 4600 Innensprechstelle auf den
Geräteträger bis diese hörbar einrastet.
