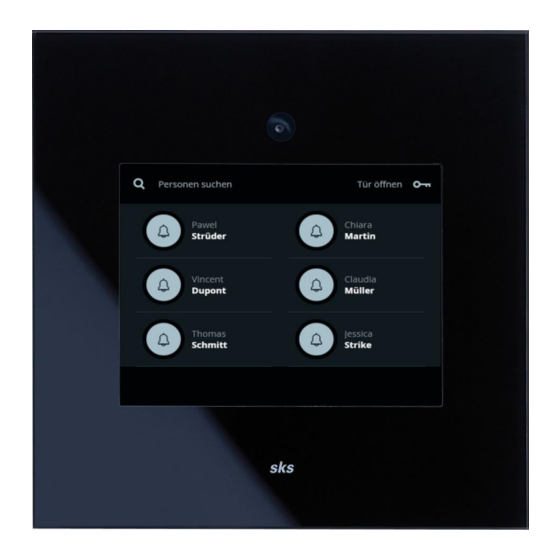

- Seite 1 Installationsanleitung Comfort Türstation Multitouch SKS-Kinkel Elektronik GmbH Version: 2.0 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97006401...
-
Seite 2: Inhaltsverzeichnis
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Inhaltsverzeichnis Allgemeine Informationen zum Video-Bus ........................4 Installation ................................... 4 Klemmenbezeichnungen .............................. 4 Montageanleitung ................................ 5 Vorbereitung ..................................5 Hohlwandmontage ................................5 Unterputzmontage ................................6 Ausbau ..................................... 8 Anschluss ..................................8 Türstationsadresse einstellen ............................8 Erster Start und Einrichtung ............................ - Seite 3 SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Inhaltsverzeichnis Konfiguration mit dem Computer ..........................29 Konfiguration unter Windows 7 ............................ 29 8.1.1 DHCP aktiviert ..............................30 8.1.2 DHCP deaktiviert ..............................30 Zugriff mit dem Web-Browser ............................32 Technische Daten ................................ 33 Struktur- und Verdrahtungsplan 6-Draht ........................34 Service ..................................
-
Seite 4: Allgemeine Informationen Zum Video-Bus
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Allgemeine Informationen zum Video-Bus Der Schleifenwiderstand zu den Innensprechstellen darf maximal 10 Ω betragen (für GND und +22V). Zur Türstation darf der Schleifenwiderstand 10 Ω nicht überschreiten. Die maximale Gesamtlänge zwischen Türstation und entferntester Innensprechstelle darf 150 Meter nicht überschreiten. -
Seite 5: Montageanleitung
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Montageanleitung Vorbereitung Lösen Comfort Türstation Multitouch mithilfe Entnahmewerkzeuge von dem Unterputzgehäuse, indem Sie mit dem dafür vorgesehenen Entnahmewerkzeug in die Entriegelungsöffnungen rechts und links zwischen der Haustürstation und dem Unterputzgehäuse Richtung Display drücken. Entnehmen Sie vorsichtig die Comfort Türstation Multitouch aus dem Unterputzgehäuse. -
Seite 6: Unterputzmontage
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Setzen Sie den Innenkasten nun wieder in das Unterputzgehäuse ein und justieren Sie diesen mit den innenliegenden Schrauben zu sich hin. Der Innenkasten sollte mindestens 4 Millimeter abstehen, damit der Schall aus dem Laustprecher der Comfort Türstation Multitouch nach außen entweichen kann. - Seite 7 SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Zum Schutz des Unterputzgehäuses vor Schmutz und Beschädigungen während der Bauphase liegt der Haustürstation eine Schutzabdeckung bei. Diese wird, wie auf den Bildern zu sehen, in das Unterputzgehäuse eingelegt und zum Anschluss der Haustürstation wieder entfernt.
-
Seite 8: Ausbau
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Ausbau Lösen Comfort Türstation Multitouch mithilfe Entnahmewerkzeuge von dem Unterputzgehäuse, indem Sie mit dem dafür vorgesehenen Entnahmewerkzeug in die Entriegelungsöffnungen rechts und links zwischen der Haustürstation und dem Unterputzgehäuse Richtung Display drücken. Entnehmen Sie vorsichtig die Haustürstation aus dem Unterputzgehäuse. -
Seite 9: Erster Start Und Einrichtung
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Erster Start und Einrichtung Nach dem Einschalten der Comfort Türstation Multitouch werden Sie von einem Willkommensbildschirm begrüßt. In diesem werden Sie angewiesen, den Bildschirm mit dem Finger zu berühren. Nach einem Druck auf den Bildschirm gelangen Sie in die Teilnehmerauswahl. Da noch keine Teilnehmer angelegt wurden, werden Sie an diesem Punkt aufgefordert, eine Erste Klingel anzulegen. -
Seite 10: Ersten Teilnehmer Anlegen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Ersten Teilnehmer anlegen Klingelposition Gibt an, an welcher Position sich der Teilnehmer auf dem Startbildschirm befindet. Je niedriger der Wert eingestellt wird, desto höher wird der Teilnehmer in der Liste nach oben gesetzt. Auswahl durch die Tasten hoch und runter. - Seite 11 SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Zugangscode Mit dem Zugangscode werden individuelle 4-stellige Zahlenkombinationen zum Öffnen der Tür festgelegt. Durch einen Druck auf die Schaltfläche [ Zugangscode ] kann ein Zugangscode eingetragen werden. Spalten und Zeilen Mit diesen Schaltflächen ist eine Skalierung der Klingelschaltfläche auf der Klingelauswahl möglich. Mit dem Auswahlfeld Breite der Klingeltaste wird die breite und mit dem Auswahlfeld Höhe der Klingeltaste wird die Höhe...
-
Seite 12: Bedienung
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Bedienung Um die Klingelauswahl anzuzeigen, berühren Sie den Bildschirm mit dem Finger. Teilnehmer Auswahl Um Teilnehmer aus der Klingelauswahl rufen zu können, müssen diese durch einen Druck auf den Namen oder das Klingelsymbol ausgewählt werden. -
Seite 13: Tür Öffnen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Tür öffnen Durch einen Druck auf die [ Tür öffnen ] Schaltfläche kann die Tür nach Eingabe der zuvor für den jeweiligen Teilnehmer festgelegten persönlichen Zugangscodes und einem anschließenden Druck auf die [ Tür öffnen ] Schaltfläche entriegelt werden. -
Seite 14: Konfiguration
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Konfiguration Im Konfigurationsmenü können diverse Einstellungen an den Teilnehmern und dem System vorgenommen werden, des Weiteren kann der Willkommensbildschirm angepasst und die Beschriftung der Symbole geändert werden. Um in das Konfigurationsmenü zu kommen, drücken Sie auf das [ Tür öffnen ] Symbol in der Klingelauswahl... -
Seite 15: Teilnehmer Sortieren Und Löschen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Teilnehmer sortieren und löschen Um die Klingelposition der Teilnehmer in der Klingelauswahl zu ändern, drücken Sie auf das [ Zahnradsymbol in der rechten oberen Ecke des Konfigurationsmenüs. Sie gelangen nun in ein Sortiermenü. Mit den [ Pfeiltasten ] kann nun die Teilnehmerposition geändert... -
Seite 16: Bearbeiten Über Die Klingelauswahl
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Bearbeiten über die Klingelauswahl 7.3.2 Um die Konfiguration des einzelnen Teilnehmers ändern zu können, wählen Sie in der Klingelauswahl den Teilnehmer durch eine lange Berührung des Namens aus. Sie werden aufgefordert, eine PIN-Nummer einzugeben. -
Seite 17: Teilnehmerbilder Hinzufügen Und Löschen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Teilnehmerbilder hinzufügen und löschen Die Comfort Türstation Multitouch unterstützt die Anzeige von Bildern anstelle von Namen. Damit den Teilnehmern Bilder zugeordnet werden können, müssen die Bilder zunächst auf die Comfort Türstation Multitouch übertragen werden. - Seite 18 SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Wählen Sie ein Bild auf Ihrem Computer aus und bestätigen Sie die Auswahl durch einen Klick auf [ Öffnen ]. Das Bild wird nun auf die Comfort Türstation Multitouch übertragen und kann unter dem Menüpunkt [ Bewohnerbilder ] verwaltet werden.
-
Seite 19: Teilnehmerbild Zuweisen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Teilnehmerbild zuweisen Wählen Sie im Konfigurationsmenü den Teilnehmer durch eine [ Berührung des Namens ] aus. Sie gelangen nun in die Konfiguration des ausgewählten Teilnehmers und können einzelne, zuvor unter Punkt 5.1 oder Punkt 7.1 eingestellte Werte ändern. -
Seite 20: Einstellungen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Sie befinden sich nun Beschriftungen ändern Menü. Unter dem Punkt Nachricht wird die Willkommensnachricht eingegeben. Wird das Feld leer gelassen, erscheint im Willkommensbildschirm nur die Animation. Unter dem Punkt Suchen wird ein Text eingegeben, der neben dem Lupensymbol in der Klingelauswahl zu sehen ist. -
Seite 21: Erscheinungsbild
Erscheinungsbild 7.7.1 Unter dem Punkt Erscheinungsbild können veränderbare Oberflächen (themes) ausgewählt werden. Die themes werden von SKS-Kinkel Elektronik GmbH zur Verfügung gestellt und können dort angefragt werden. Klingelauswahlmenü anpassen 7.7.2 Unter diesem Menüpunkt befinden sich drei Einstellungen für die Klingelauswahl. Werkseitig sind die Felder Suchen und Tür öffnen durch einen Haken ausgewählt. -
Seite 22: Klingel Positionierung Und Skalierung
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Klingel Positionierung und Skalierung 7.7.3 In den Klingel-Raster-Einstellungen können Sie die Anzahl der Spalten und Zeilen einstellen, die in der Klingelauswahl angezeigt werden. Je mehr Zeilen und Spalten ausgewählt werden, desto mehr Teilnehmer/ Klingeln können auf einer Seite dargestellt werden. Die Höhe einer Klingeltaste gibt die Höhe einer Zeile an. Je größer der Wert, desto höher wird die Zeile, in der die Klingel positioniert ist. -
Seite 23: Willkommen-Anzeige
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Willkommen-Anzeige 7.7.4 Hier können Sie Einstellungen der Willkommen-Anzeige vornehmen und die Bildschirmeinschaltzeit einstellen. Ist das Willkommen-Anzeige Feld durch einen Hacken ausgewählt, so wird nach der eingestellten Einschaltzeit die Willkommen-Anzeige aktiviert. Die Bildschirm-Einschaltzeit gibt an, weil lange der Bildschirm nach der letzten Berührung aktiv bleibt. Je niedriger der Wert, desto geringer die Zeitspanne. -
Seite 24: Netzwerkeinstellungen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Netzwerkeinstellungen 7.7.7 In den Netzwerkeinstellungen werden Einstellungen vorgenommen, die den Zugriff auf die Comfort Türstation Multitouch aus dem Netzwerk erlauben. Die Einstellungen werden für die IP-Adresse, das Gateway, den Namensserver (DNS) und den Zeitserver vorgenommen. -
Seite 25: Info
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Info 7.7.8 Im Bereich Info kann die aktuelle IP-Adresse eingesehen werden. Unter dem Punkt Aktuelle Version können Informationen zum Software- und Systemstand eingesehen werden. Bestätigen Sie die Änderungen mit einem Druck auf [ Speichern ] in der unteren rechten Ecke des Bildschirmes. -
Seite 26: Software-Aktualisieren
7.8.1 Unter dem Punkt Software-Aktualisierung können Sie, wenn die Comfort Türstation Multitouch über eine Internetverbindung verfügt und eine neue Version der Software von SKS-Kinkel Elektronik GmbH zu Verfügung gestellt worden ist, eine Aktualisierung der Software durchführen. Falls die Comfort Türstation Multitouch über keine Internetverbindung verfügt. Können Aktualisierungen über die Schaltfläche [... -
Seite 27: System-Konfiguration Importieren Und Exportieren
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch System-Konfiguration importieren und exportieren 7.8.2 Exportieren Sie können die System-Konfiguration auf Ihren Computer Exportieren oder Importieren. Um die System- Konfiguration der Comfort Türstation Multitouch auf Ihrem Computer zu übertragen. Betätigen Sie die Schaltfläche Exportieren ] Die Konfigurationsdatei wird nun auf Ihren Computer heruntergeladen. -
Seite 28: Konfigurationsmenü Verlassen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Konfigurationsmenü verlassen ≡ Um das Menü zu verlassen, berühren Sie das [ Menü Symbol ] in der oberen linken Ecke des Konfigurationsmenüs. Es öffnet sich ein Seitenmenü, wählen Sie dort den Menüpunkt [ Konfiguration beenden ] aus. -
Seite 29: Konfiguration Mit Dem Computer
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Konfiguration mit dem Computer Mit der Web-Oberfläche ist es möglich, die Konfiguration und die Bildverwaltung der Comfort Türstation Multitouch von einem Computer aus durchzuführen. Bevor Sie sich mit der Comfort Türstation Multitouch verbinden können, benötigen Sie eine Verbindung zwischen der Comfort Türstation Multitouch und Ihrem Computer. -
Seite 30: Dhcp Aktiviert
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Sie befinden sich nun im Einstellungsmenü. Navigieren Sie bis zum Punkt Netzwerk. Wenn Sie das DHCP aktiviert haben, scrollen Sie in den Info Menüpunkt und notieren Sie die IP-Adresse aus dem Feld [ Aktuelle IP ]. - Seite 31 SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Im sich daraufhin öffnenden Fenster klicken Sie mit der linken Maustaste auf [ Eigenschaften ] und dann mit einem Doppelklick auf [ Internetprotokoll Version 4 (TCP / IPv4) ]. Aktivieren Sie den Menüpunkt [ Folgende IP-Adresse verwenden ] durch Anklicken mit der linken Maustaste und tragen Sie die Werte aus den Comfort Türstation Multitouch Netzwerkeinstellungen dort ein (Punkt 7.7.4).
-
Seite 32: Zugriff Mit Dem Web-Browser
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Zugriff mit dem Web-Browser Öffnen Sie Ihren Internetbrowser und tragen Sie in die Adresszeile die notierte IP-Adresse aus dem Feld [Aktuelle IP ] oder [ IP Adresse ] der zu konfigurierenden Comfort Türstation Multitouch ein (Punkt 7.7.4). Bestätigen Sie die Eingabe mit [ Enter ]. -
Seite 33: Technische Daten
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch Technische Daten Elektrische Daten 19 – 26 VDC Spannung a/b 18 – 30 VDC Spannung +22/GND Allgemeines Empfohlene Einbauhöhe der Türstation 1,45 bis 1,60 m Displayauflösung 640 x 480 Pixel Kameraauflösung 752 x 582 Pixel Blickwinkel 80°... -
Seite 34: 10 Struktur- Und Verdrahtungsplan 6-Draht
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch 10 Struktur- und Verdrahtungsplan 6-Draht Support-Hotline: +49 (0) 2661 98088-112 - 34 - Version: 2.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97006401... -
Seite 35: 11 Service
Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an. -
Seite 36: 12 Anhang
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch 12 Anhang Support-Hotline: +49 (0) 2661 98088-112 - 36 - Version: 2.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97006401... -
Seite 37: 13 Notizen
SKS-Kinkel Elektronik GmbH Comfort Türstation Multitouch 13 Notizen Support-Hotline: +49 (0) 2661 98088-112 - 37 - Version: 2.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97006401...
