HT 4600

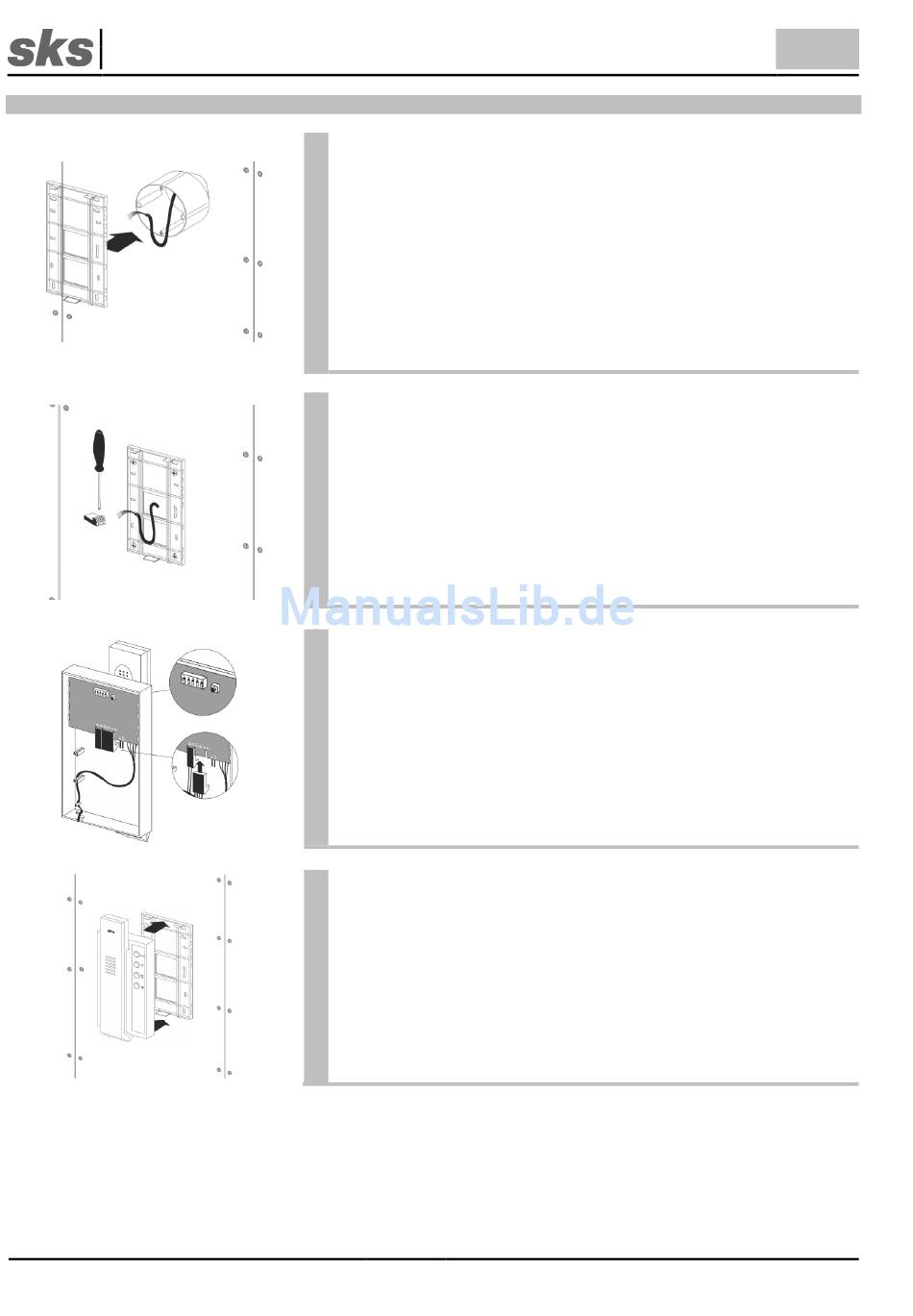

Montage auf Unterputzdose oder Hohlwanddose

3.2
Support-Hotline: +49 (0) 2661-98088-112
E-Mail: support@sks-kinkel.de
Vor dem befestigen des Geräteträgers wird empfohlen eine
Unterputz- oder Hohlwanddose zu installieren um den Geräteträger
anschließend mit den
Hohlwanddose zu
Befestigungslöcher im mittleren Bereich des Geräteträgers.
Es wird empfohlen den Geräteträger zusätzlich mit Schrauben an
jeder der vier Ecken zu befestigen.
Achten Sie bei der Befestigung des Geräteträgers auf das
Installationskabel!
Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an.
Die Anschlussklemmen finden Sie auf der Rückseite der HT 4600
Innensprechstelle.
Die konfektionierten Anschlusskabel werden anschließend an der HT
4600 Innensprechstelle angeschlossen.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
Stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der
Rückseite der HT 4600 Innensprechstelle ein. Jede Adresse ist einem
Klingeltaster an der
Rufadressentabelle befindet sich im Anhang.
Beim Austausch der Sprechstelle ist unbedingt auf die
Einstellung des DIP-Schalters zu achten.
Stecken Sie anschließend die Anschlussklemmen auf die HT 4600
Innensprechstelle auf.
Hängen Sie als nächstes die HT 4600 Innensprechstelle im oberen
Bereich des Geräteträgers ein.
Drücken Sie anschließend die HT 4600 Innensprechstelle auf den
Geräteträger bis diese hörbar einrastet.
- 4 -
Schrauben an der
befestigen. Benutzen
Türstation zugeordnet.
Dokument Art. Nr. 97005002
DE
Unterputz- oder
Sie dazu die
Die SKS-Bus
Version: 2.0
