DEUTSCH

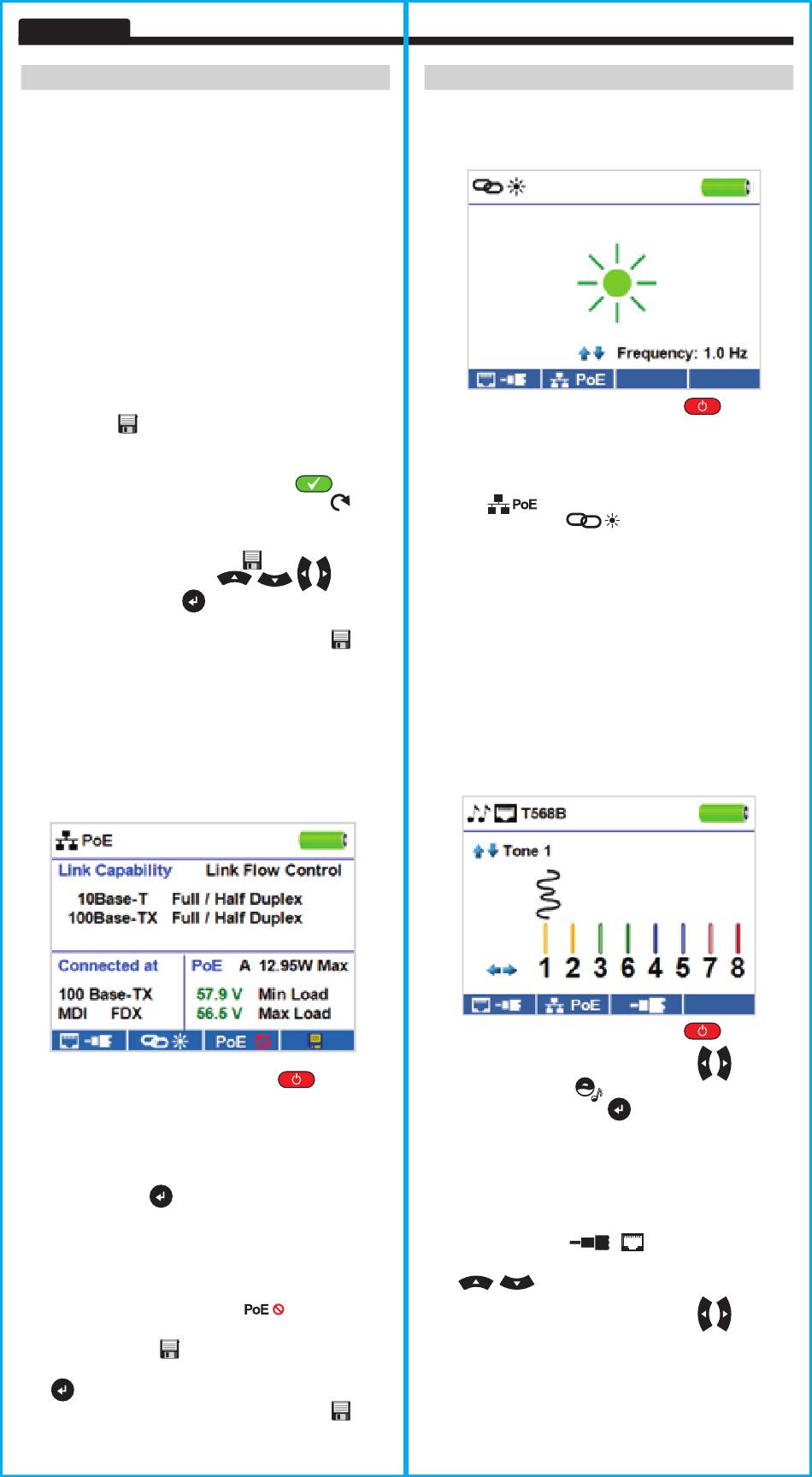

ALLGEMEINE PRÜFVERFAHREN (FORTS.)
• Wenn KEINE Test-n-Map
(bei einer Prüfung an nur einem Kabelende), prüft der VDV
Commander die Länge eines jeden Paars auf Leitungsunter-
brechung, Kurzschluss und Split Pairs. Mit einer Prüfung an
nur einem Kabelende wird nicht die Konnektivität am gegen-
überliegenden Ende des Kabels geprüft.
• Wird eine Remote-Einheit verwendet, schließen Sie die
Remote-Einheit am anderen Ende des Kabels an.
• Zur Kalibrierung der VoP schließen Sie ein Kabel mit
bekannter Länge an den VDV Commander an und drücken Sie
die Pfeiltasten, um die VoP zu erhöhen oder zu verringern.
Drücken Sie die Links/Rechts-Pfeiltasten, um je eine Ziffer
der VoP auszuwählen und zu ändern.
• Drücken Sie beim Einstellen der VoP die Taste „Test"
(Prüfen), bis die gewünschte Kabellänge angezeigt wird.
• Rufen Sie zum Speichern der kalibrierten VoP das Ein-
stellungsmenü auf und drücken Sie die Funktionstaste „Save"
(Speichern)
.
HINWEIS: Die eingestellte VoP wird neben dem RJ45- oder
Koaxial-Symbol angezeigt.
• Drücken Sie die grüne Taste „Test" (Prüfen)
die Funktionstaste „Loop Mode" (Schleifenmodus)
weitere Prüfungen durchzuführen.
• Drücken Sie zum Speichern einer Kabelprüfung die
Funktionstaste „Save" (Speichern)
• Verwenden Sie die Pfeiltasten
Taste „Enter" (Eingabe)
benennen.
• Drücken Sie die Funktionstaste „Save" (Speichern)
die Kabelprüfungsdatei zu speichern.
Netzwerk-/Power-Over-Ethernet-PoE-Prüfung
Durch die PoE-Prüfung erkennt der VDV Commander die
Linkfähigkeit einer Netzwerkleitung und ihren Verbindungsstatus.
VDV Commander erkennt, ob PoE vorhanden ist, erkennt die
PoE-Klasse gemäß IEEE 802.3 af/at und misst PoE-Spannungen
unter Last. Die Netzwerk-/PoE-Prüfungen können gespeichert und
ausgedruckt werden.
• Drücken Sie die Taste „On/Off" (Ein/Aus)
VDV Commander einzuschalten.
• Schließen Sie den VDV Commander an einen Switch oder
eine aktive Netzwerkbuchse an.
• Verwenden Sie die Links/Rechts-Pfeiltasten, um das Symbol
für Netzwerk/PoE auszuwählen, und drücken Sie die Taste
„Enter" (Eingabe)
Network/PoE.
• Der VDV Commander erkennt automatisch Linkfähigkeit,
Geschwindigkeit der Verbindung, PoE-Klasse und minimale/
maximale PoE-Spannung und zeigt diese Daten an.
• Möchten Sie nur eine Netzwerkprüfung durchführen, drücken
Sie die Funktionstaste „PoE" (PoE)
• Drücken Sie zum Speichern der PoE-Daten die Funktionstaste
„Save" (Speichern)
• Verwenden Sie die Pfeiltasten und die Taste „Enter" (Eingabe)
, um die PoE-Datei zu benennen.
• Drücken Sie die Funktionstaste „Save" (Speichern)
die PoE-Datei zu speichern.
8
Remote-Einheit verwendet wird
TM
.
, um die Kabelprüfungsdatei zu
, um den
, oder drücken Sie die Funktionstaste
.
.
ALLGEMEINE PRÜFVERFAHREN (FORTS.)
Verbindungs-LED
Die Verbindungs-LED-Prüfung dient zur Identifikation eines Hubs
oder eines Switch-Ports.
• Drücken Sie die Taste „On/Off" (Ein/Aus)
VDV Commander einzuschalten.
• Schließen Sie den VDV Commander an ein aktives
Netzwerkkabel oder einen Port an.
oder
• Drücken Sie die Funktionstaste „Network/PoE" (Netzwerk/
, um
PoE)
(Verbindungs-LED)
• Die Verbindungs-LED beginnt automatisch zu blinken, wenn
Sie das Verbindungsmenü aufrufen.
und die
• Die Verbindungs-LED über dem LCD-Display blinkt im
gleichen Rhythmus wie die Port-LED.
• Verwenden Sie die Aufwärts/Abwärts-Tasten, um die Sende-
frequenz passend zu den Schaltmerkmalen einzustellen.
, um
Tongenerator
Der Tongenerator wird zur Verfolgung von Kabelläufen und zur
Ortung von Fehlern mithilfe von Tönen verwendet. Bei Auswahl
dieses Modus wird über das angeschlossene Kabel eine Kadenz
vom VDV Commander ausgegeben. Der Ton wird von einer
Tonortungssonde* erkannt. Weitere Informationen finden Sie
im Abschnitt „Zubehör".
• Drücken Sie die Taste „On/Off" (Ein/Aus)
VDV Commander einzuschalten.
• Verwenden Sie die Links/Rechts-Pfeiltasten
Tongeneratorsymbol
die Taste „Enter" (Eingabe)
• Der VDV Commander aktiviert nach dem Aufrufen des
Tongeneratormenüs automatisch den Tongenerator.
• Stecken Sie Ihr Kabel in die RJ45-Buchse oder in die
Koaxial-Buchse an der Oberseite des VDV Commanders.
• Um zwischen Netzwerk- und Koaxialkabeln zu wechseln,
drücken Sie die Funktionstaste „Coax Cable / RJ45"
(Koaxialkabel/RJ45)
• Verwenden Sie die Aufwärts/Abwärts-Pfeiltasten
auszuwählen.
• Verwenden Sie die Links/Rechts-Pfeiltasten
auszuwählen, welcher Stift oder welches Paar dem Ton
zugeordnet wird.
• Verwenden Sie eine Tonortungssonde (PROBEplus
VDV500-060) neben dem Kabel und am Ende des Kabels,
, um
um einen hörbaren Ton zu hören.
* Die Sonde ist in manchen Kits enthalten.
und dann die Funktionstaste „Link Light"
.
auszuwählen, und drücken Sie
.
/
.
, um eine der Tonkadenzen 1 bis 4
, um den
, um den
, um das
, um
9
