DEUTSCH

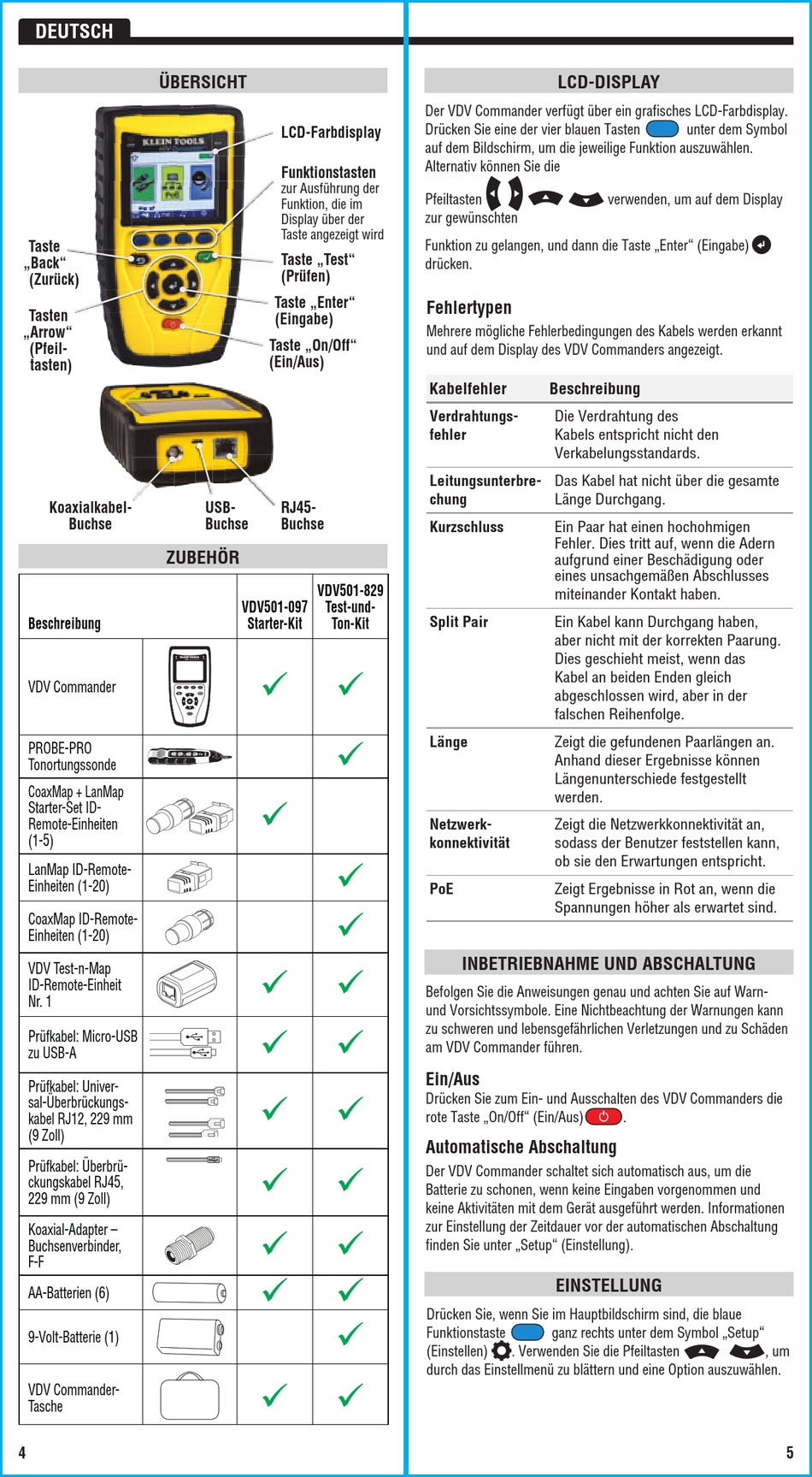

ÜBERSICHT
Taste
„Back"
(Zurück)
Tasten
„Arrow"
(Pfeil-
tasten)
Koaxialkabel-
Buchse
ZUBEHÖR
Beschreibung
VDV Commander
PROBE-PRO
Tonortungssonde
CoaxMap + LanMap
Starter-Set ID-
Remote-Einheiten
(1-5)
LanMap ID-Remote-
Einheiten (1-20)
CoaxMap ID-Remote-
Einheiten (1-20)
VDV Test-n-Map
ID-Remote-Einheit
Nr. 1
Prüfkabel: Micro-USB
zu USB-A
Prüfkabel: Univer-
sal-Überbrückungs-
kabel RJ12, 229 mm
(9 Zoll)
Prüfkabel: Überbrü-
ckungskabel RJ45,
229 mm (9 Zoll)
Koaxial-Adapter –
Buchsenverbinder,
F-F
AA-Batterien (6)
9-Volt-Batterie (1)
VDV Commander-
Tasche
4
LCD-Farbdisplay
Funktionstasten
zur Ausführung der
Funktion, die im
Display über der
Taste angezeigt wird
Taste „Test"
(Prüfen)
Taste „Enter"
(Eingabe)
Taste „On/Off"
(Ein/Aus)
USB-
USB-
RJ45-
Buchse
Buchse
VDV501-829
VDV501-097
Test-und-
Starter-Kit
Ton-Kit
LCD-DISPLAY
Der VDV Commander verfügt über ein grafisches LCD-Farbdisplay.
Drücken Sie eine der vier blauen Tasten
auf dem Bildschirm, um die jeweilige Funktion auszuwählen.
Alternativ können Sie die
Pfeiltasten
zur gewünschten
Funktion zu gelangen, und dann die Taste „Enter" (Eingabe)
drücken.
Fehlertypen
Mehrere mögliche Fehlerbedingungen des Kabels werden erkannt
und auf dem Display des VDV Commanders angezeigt.
Kabelfehler
Beschreibung
Verdrahtungs-
Die Verdrahtung des
fehler
Kabels entspricht nicht den
Verkabelungsstandards.
Leitungsunterbre-
Das Kabel hat nicht über die gesamte
chung
Länge Durchgang.
Kurzschluss
Ein Paar hat einen hochohmigen
Fehler. Dies tritt auf, wenn die Adern
aufgrund einer Beschädigung oder
eines unsachgemäßen Abschlusses
miteinander Kontakt haben.
Split Pair
Ein Kabel kann Durchgang haben,
aber nicht mit der korrekten Paarung.
Dies geschieht meist, wenn das
Kabel an beiden Enden gleich
abgeschlossen wird, aber in der
falschen Reihenfolge.
Länge
Zeigt die gefundenen Paarlängen an.
Anhand dieser Ergebnisse können
Längenunterschiede festgestellt
werden.
Netzwerk-
Zeigt die Netzwerkkonnektivität an,
konnektivität
sodass der Benutzer feststellen kann,
ob sie den Erwartungen entspricht.
PoE
Zeigt Ergebnisse in Rot an, wenn die
Spannungen höher als erwartet sind.
INBETRIEBNAHME UND ABSCHALTUNG
Befolgen Sie die Anweisungen genau und achten Sie auf Warn-
und Vorsichtssymbole. Eine Nichtbeachtung der Warnungen kann
zu schweren und lebensgefährlichen Verletzungen und zu Schäden
am VDV Commander führen.
Ein/Aus
Drücken Sie zum Ein- und Ausschalten des VDV Commanders die
rote Taste „On/Off" (Ein/Aus)
Automatische Abschaltung
Der VDV Commander schaltet sich automatisch aus, um die
Batterie zu schonen, wenn keine Eingaben vorgenommen und
keine Aktivitäten mit dem Gerät ausgeführt werden. Informationen
zur Einstellung der Zeitdauer vor der automatischen Abschaltung
finden Sie unter „Setup" (Einstellung).
EINSTELLUNG
Drücken Sie, wenn Sie im Hauptbildschirm sind, die blaue
Funktionstaste
ganz rechts unter dem Symbol „Setup"
(Einstellen)
. Verwenden Sie die Pfeiltasten
durch das Einstellmenü zu blättern und eine Option auszuwählen.
unter dem Symbol
verwenden, um auf dem Display
.
, um
5
