Vorwort
Herzlichen Glückwunsch zum Kauf des Extech Prozesskalibrators Modell 412400. Das Modell
412400 kann Spannung und Temperatursignale von Thermoelementen messen und beziehen. Im
SOURCE/MEASURE Modus kann das Messgerät auch gleichzeitig mit einer 24 VDC
Schleifenstromversorgung betrieben oder zum Messen benutzt werden.
Die fünf (5) Speicherplätze für jede der Kalibrierungsfunktionen des Kalibrators (die auch
programmierbar sind) können zum automatischen Bereitstellen von Stufenausgängen benutzt
werden. Im Automatic Modus können die Ausgabestufen so programmiert werden, dass diese
entweder kontinuierlich oder in Einzelstoßauslösung (single-shot Modus) ablaufen.
Die Messgeräte der Oyster Serie verwenden ein praktisches, hochklappbares Display mit
Umhängeband (Schleife) für eine handfreie Bedienung und lassen sich mittels Batterieversorgung
oder AC-Adapter betreiben.
Dieses Messgerät wird komplett getestet und kalibriert versendet. Durch ordnungsgemäße
Bedienung wird es jahrelang zuverlässige Dienste leisten.

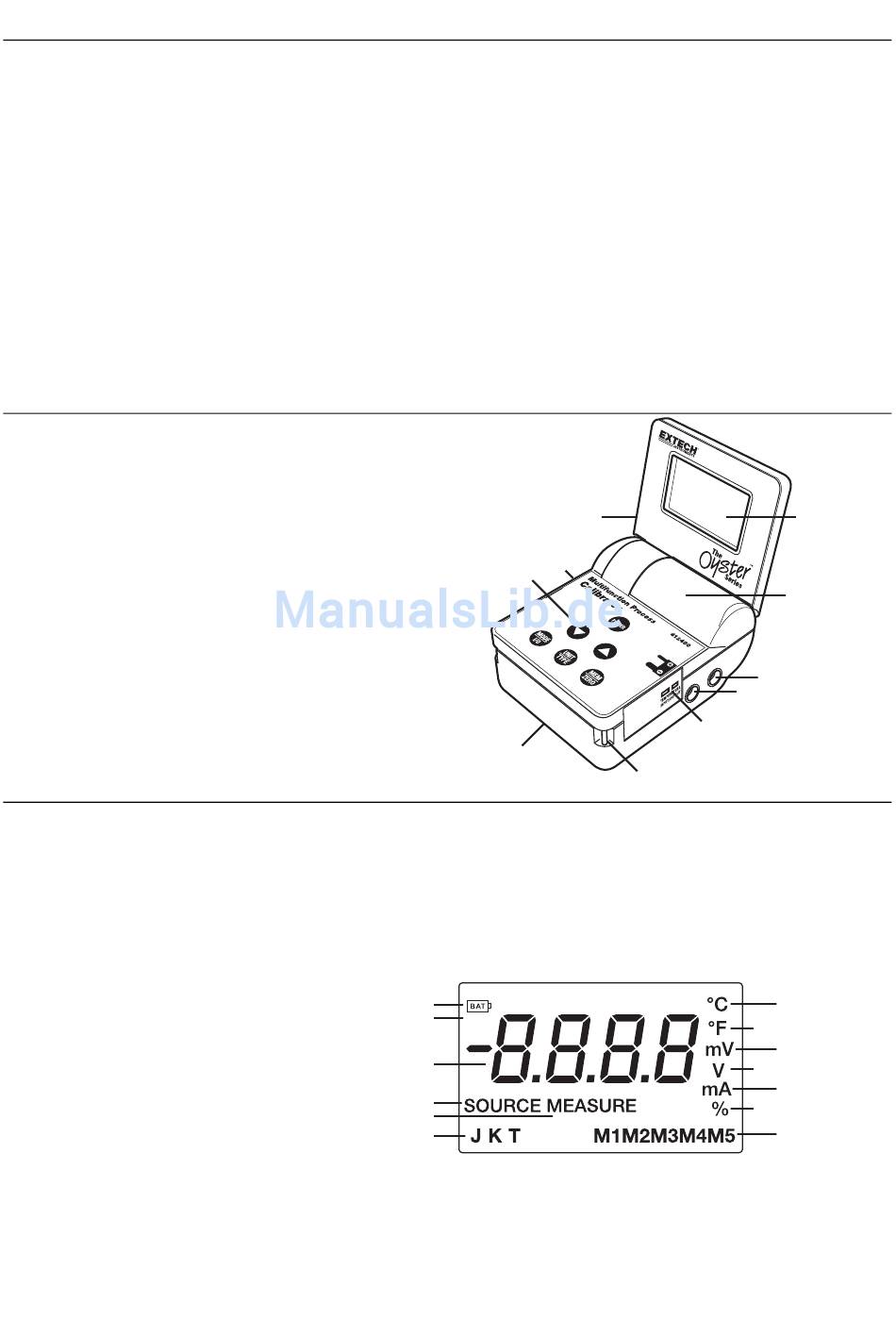

Beschreibung des Messgeräts
1.
LCD Display
2.
Staufach der Umhängeschleife
3.
Bananenbuchse für positive Prüfleitung (rot)
4.
Bananenbuchse für negative Prüfleitung (schwarz)
5.
Thermoelement Eingangs-/Ausgangsbuchse
6.
Schleifenbefestigung (auf jeder Seite)
7.
Batteriefach (Unterseite)
8.
Tastenfeld
9.
AC-Adapterbuchse
10. Hochklappbares Display
Beschreibung des Displays
1.
Batterie Tiefstandsanzeige
2.
Icon für automatische Abschaltung
3.
Numerische Darstellung von gemessenen, bezogenen oder gespeicherten Signalwerten
(auch zum Anzeigen von mnemonischen Zeichen zur Programmierung)
4.
Status-Icon für SOURCE oder MEASURE Modus
5.
Schleifenstrom-Anzeige
6.
Thermoelementarten
7.
Maßeinheit Temperatur (Celsius)
8.
Maßeinheit Temperatur (Fahrenheit)
9.
Maßeinheit Millivolt
10. Maßeinheit Spannung
11. Maßeinheit Milliampere
12. Prozent
13. Fünf Speicherplätze
10
9
8
7
1
2
APO
3
4
5
24V Loop Power
6
2
1
2
3
4
5
6
7
8
9
10
11
12
13
412400-EU-GE v5.3 07/13
