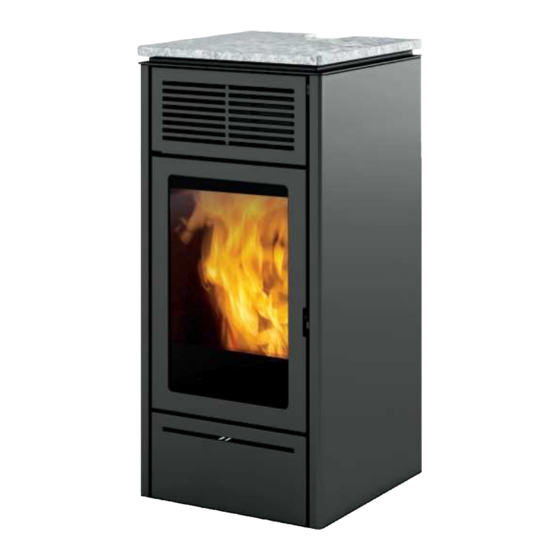

EdilKamin SLIDE2 7 Up Installations-, Betriebs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. EdilKamin Anleitungen
  4. Pellet­öfen
  5. SLIDE2 7 Up
  6. Installations-, betriebs- und wartungsanleitung
EdilKamin SLIDE2 7 Up Installations-, Betriebs- Und Wartungsanleitung

EdilKamin SLIDE2 7 Up Installations-, Betriebs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für SLIDE2 7 Up:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SLIDE2 7 Up
PELLETS-OFEN
Für alle Updates, www.edilkamin.com
D
Installations, Betriebs und Wartungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EdilKamin SLIDE2 7 Up

Inhaltszusammenfassung für EdilKamin SLIDE2 7 Up

  • Seite 1 SLIDE2 7 Up PELLETS-OFEN Für alle Updates, www.edilkamin.com Installations, Betriebs und Wartungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    PELLETOFEN Handelsmarke EDILKAMIN, Modellbezeichnung SLIDE2 7 Up SERIENNR.: Typenschild-Nr. Leistungserklärung: SLIDE2 7 Up DoP - EK n° 179 Typenschild-Nr. Des Weiteren wird erklärt, dass: der Holzpelletofen SLIDE2 7 Up die Vorgaben folgender EU-Richtlinien erfüllt: 2014/35/EG - Niederspannungsrichtlinie 2014/30/EG - EMV-Richtlinie...
  • Seite 3 • die Konformitätserklärung, die Ihnen der Installateur Produkts auf. Bei Verlust fordern Sie bitte bei Ihrem Händler ausgestellt hat. ein Ersatzexemplar an oder laden es im Download-Bereich unter www.edilkamin.com herunter. Die Garantiebedingungen sind im Garantiezertifikat angegeben, das im Gerät beiliegt. Adressaten der Anleitung Diese Anleitung richtet sich an: •...

  • Seite 4: Sicherheitsinformationen

    Abstand als dem in dieser Garantiezertifikat zu entnehmen, das sich im Anleitung angegebenen Sicherheitsabstand. Gerät befindet: Weder Edilkamin noch der KEINE WÄSCHE AUF DAS GERÄT LEGEN. Händler können für Schäden haftbar gemacht KEINE WÄSCHESTÄNDER NÄHER ALS DEM werden, die auf nicht ordnungsgemäße...

  • Seite 5: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN ABMESSUNGEN (cm) Ø 8 cm Ø 8 cm outlet Rauchabzug Ø 4 cm Ø 4 cm Verbren- c o m - nungsluft bustion Ø 8 cm Ø 8 cm outlet Rauchabzug BENUTZER/INSTALLATEUR...

  • Seite 6: Elektrische Merkmale

    Schmelzsicherung T2A, 250 V~ 5x20 Bei den oben genannten Daten handelt es sich um Richtwerte, die bei der Zertifizierung durch die notifizierte Stelle gemessen wurden. EDILKAMIN S.p.A. behält sich vor, die Produkte ohne Vorankündigung zu verändern, um Verbesserungen anzubringen. BENUTZER/INSTALLATEUR...

  • Seite 7: Verpackung

    INSTALLATION VORBEREITUNG UND AUSPACKEN ZUM HERUNTERNEHMEN DES OFENS VON Die verwendeten Verpackungsmaterialien enthalten Die verwendeten Verpackungsmaterialien enthalten DER PALETTE (Wie folgt vorgehen (siehe die weder Gifte noch Schadstoffe und erfordern daher weder Gifte noch Schadstoffe und erfordern daher folgenden Abbildungen):die Schrauben und die hintere keine besonderen Entsorgungsverfahren.
  • Seite 8 INSTALLATION Zum Herunternehmen des Ofens von der Palette die Schrauben und die hintere Halterung entfernen; dann die Seitenteile abnehmen und die vorderen Schrauben herausschrauben. ACHTUNG DEN OFEN NICHT VON DER PALETTE HERUNTERNEHMEN, BEVOR DIE SEITENTEILE ABGENOMMEN UND DIE SCHRAUBEN (JE EINE PRO SEITE) ENTFERNT WURDEN, MIT DENEN DER OFEN AUF DER PALETTE FIXIERT IST. INSTALLATEUR...
  • Seite 9 INSTALLATION Die Seitenteile einrasten und die Schrauben an der Rückseite einschrauben. INSTALLATEUR...
  • Seite 10 INSTALLATION SLIDE2 7 Up - STEIN STEIN Oberteil Oberteil daran daran eingesetzten eingesetzten Gummidämpfern Gummidämpfern auflegen auflegen zwei zwei Zentrierbolzen einrasten (siehe die Pfeile). Zentrierbolzen einrasten (siehe die Pfeile). SLIDE2 7 Up - METALL METALL Schrauben Sie die vier Schrauben (V), die mit der Dekorabdeckung (1) mitgeliefert wurden, auf der Rückseite dieses Schrauben Sie die vier Schrauben (V), die mit der Dekorabdeckung (1) mitgeliefert wurden, auf der Rückseite dieses...

  • Seite 11: Einleitung Zur Installation

    Wind, könnten mit Explosionsgefahr. Etwaige Abzugsventilatoren, Sicherheitseinrichtungen ausgelöst werden, die eine die in demselben Raum betrieben werden, in dem Abschaltung des Geräts herbeiführen. das Gerät installiert ist, können zu Problemen mit Technisches Kundendienstzentrum von Edilkamin dem Schornsteinzug führen. verständigen. INSTALLATEUR...
  • Seite 12 INSTALLATION RAUCHABZUGSANLAGE RAUCHABZUGSANLAGE DER RAUCHGASKANAL DER RAUCHGASKANAL Neben allgemeinen Vorschriften, für ( ( Rauchgaskanal, Rauchgaskanal, Schornstein Schornstein Rauchgaskanal und Schornstein gelten, gilt, dass der Schornsteinkopf Schornsteinkopf) ) Rauchgaskanal: : Dieses Kapitel wurde entsprechend den europäischen • nicht aus flexiblem Material sein darf Normen EN 13384, EN 1443, EN 1856, EN 1457 •...

  • Seite 13: Aussenluftzufuhr

    INSTALLATION DER SCHORNSTEIN DER SCHORNSTEIN: AUSSENLUFTZUFUHR Neben allgemeinen Vorschriften, für Rauchgaskanal und Schornstein gelten, gilt, dass der Im Allgemeinen empfehlen wir zwei Alternativen, um Schornstein: : den Zustrom der für die Verbrennung erforderlichen • richtig dimensioniert sein muss, um die Abführung Luft zu gewährleisten.

  • Seite 14: Elektrischen Anschluss Überprüfen

    überprüfen. eingeschaltete und somit heiße Eine nicht wirksame Erdung führt zu Betriebsstörungen, Ofen beladen für die Edilkamin keine Haftung übernimmt. wird.. Die Versorgungsleitung muss einen für die Leistung des Geräts geeigneten Querschnitt aufweisen. Das Netzversorgungskabel darf nicht mit den Rauchabzugsrohren oder anderen heißen Oberflächen...

  • Seite 15: Funkfernbedienung

    Benutzer des Ofens (Vorgänge ohne Passwort) • Installateur (Vorgänge mit eigenem Passwort, da etwaige Fehler das Funktionieren und die SICHERHEIT des Ofens beeinträchtigen könnten). • Technischer Kundendienst Edilkamin (Vorgänge mit eigenem Passwort, da etwaige Fehler das Funktionieren und die SICHERHEIT des Ofens beeinträchtigen könnten). BENUTZER...
  • Seite 16 Dies ist eine Angabe, die sich nur auf die Funkfernbedienung bezieht, nicht auf den Zustand des Produkts. Bei normaler Benutzung reichen die Batterien der Funkfernbedienung für ein Jahr aus. Diese Angabe zur Dauer dient nur als Richtwert. In keinem Fall kann der Verbrauch der Batterie von Edilkamin oder dem Händler als Produktmangel anerkannt werden.
  • Seite 17 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Angezeigte Raumtem- peratur Tatsächliche Raum- temperatur Bluetooth-Verbindung zwischen Ofen und Leiterplatte vorhanden. Wenn keine Verbindung vorhanden, wird das Symbol nicht angezeigt. WLAN-Verbindung des Ofens zum Router. Wenn keine Verbindung vorhanden, wird das Symbol nicht angezeigt. Wird nur angezeigt, wenn Batterie schwach. Die von der Batterie gelieferte Spannung reicht für den Betrieb der Funkfernbedienung kaum mehr aus.
  • Seite 18 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Anzeige des Status des Ventilators/der Ventilatoren. Wenn die Rauchtemperatur zur Aktivierung nicht erreicht wurde, wird kein Symbol angezeigt. GESCHWINDIGKEIT AUS GESCHWINDIGKEIT 1 GESCHWINDIGKEIT 2 GESCHWINDIGKEIT 3 GESCHWINDIGKEIT 4 GESCHWINDIGKEIT 5 AUTOMATIK Die Funktion Standby (wo vorhanden und aktiv) kann zum Abschalten des Ofens führen. Zeigt NICHT an, dass die Funktion aktiviert ist.
  • Seite 19 BEDIENUNGSANLEITUNG MÖGLICHE STATUS des Produkts - STATUS OFF Das Gerät ist „deaktiviert“ und erzeugt keine Wärme, nachdem es mit der Taste ON/OFF der Funkfernbedienung manuell oder über einen externen Schaltkontakt (Uhrenthermostat, Telefonsteuerung) ausgeschaltet wurde. Das Display zeigt die aktuelle Uhrzeit, die Raumtemperatur und den Status je nach dem Grund an, warum sich das Gerät im Status OFF befindet.

  • Seite 20: Zündung Und Ausschalten

    BEDIENUNGSANLEITUNG ZÜNDUNG UND AUSSCHALTEN erfordern einige Minuten, während derer die Flamme erscheinen oder erlöschen muss. In dieser Phase abwarten und keine Tasten betätigen. Mit der ON/OFF-Taste kann die Zünd- und Ausschaltphase manuell gestartet werden. Im Automatikmodus wird das Gerät durch die Wärmeanforderungen gesteuert. Die ON/OFF-Taste im manuellen Modus nicht mehrmals drücken, um den Ofen nicht unbeabsichtigt zu zünden oder auszuschalten.
  • Seite 21 BEDIENUNGSANLEITUNG Einstellung AUTOMATIK und MANUELL Um vom manuellen Modus in die Automatik und umgekehrt zu wechseln, die Taste AUTO/MAN einige Sekunden gedrückt halten. AUTOMATIK MANUELL AUTOMATIK: Einstellung der Raumtemperatur (Anzeige auf der Funkfernbedienung, die möglichst in dem Raum sein sollte, in dem der Ofen installiert ist). Die gewünschte Temperatur mit den Tasten „+“ und „-“ ändern. Beispiel: Durch Drücken einer Taste aktiviert sich das Display, dann drückt man die Taste MANUELL:...
  • Seite 22 BEDIENUNGSANLEITUNG - REGELUNG DER LUFTFÜHRUNG Die Einstellung kann sowohl mit Ofen im Status OFF oder ON gemacht werden. Wenn die Hintergrundbeleuchtung ausgeschaltet ist, kann diese durch das Drücken jeder beliebigen Taste aktiviert werden. Durch anschließendes Drücken der Taste oder blinkt SET und anstelle von Set Raumtemperatur wird die Nummer des zu ändernden Ventilators angezeigt (F1).
  • Seite 23 BEDIENUNGSANLEITUNG Durch Drücken der Taste zum Bestätigen, wechselt man zum nächsten Ventilator (Fan 2), falls vorhanden. Durch Drücken der Taste oder verändert sich die Geschwindigkeit des Ventilators. Die Einstellung wird mit der Taste bestätigt und geht dann ggf. zum nächsten Ventilator über oder man verlässt die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.
  • Seite 24 BEDIENUNGSANLEITUNG mit optionalem Raumfühler SET RAUM ZONE 2 KANALISIERT Die Einstellung ist nur für Öfen mit Luftverteilung möglich. Wenn eine oder mehrere optionale Raumsonden verbunden und aktiviert sind, kann man das entsprechende Set Raum einstellen und die Raumtemperatur anzeigen. Nach der Einstellung der Installationsraumtemperatur (oder manuell mit der Raumleistung) verlässt man die Einstellung, wenn man 5 Sekunden lang keine Taste drückt.
  • Seite 25 BEDIENUNGSANLEITUNG - EASY TIMER (verzögertes Ausschalten bzw. Zündung) Bei dieser Funktion schaltet sich das Gerät nach einer einstellbaren Zeitdauer ab der Aktivierung der Funktion aus oder ein. Diese Funktion ist praktisch, wenn man zum Beispiel schlafen geht und möchte, dass sich das Gerät einige Stunden später aus- oder einschaltet (nach maximal 12 Stunden).
  • Seite 26 BEDIENUNGSANLEITUNG UHRENTHERMOSTAT Wenn sich das Produkt im automatischen Modus befindet, arbeitet das Chrono nach dem Einstellen von Zeiten, Temperaturen oder Leistung im CHRONO-MENÜ mit der Umgebungstemperatur, andernfalls mit der Leistung. Durch Drücken der Taste gelangen Sie von Chrono in Temperaturen Bereich zu Chrono in Leistungsbereich und umgekehrt.
  • Seite 27 BEDIENUNGSANLEITUNG - MENÜ Taste „MENÜ“ drücken, um zum Menü zu gelangen. Durch Drücken der Taste gelangt man zum Menü und es erscheint der erste Menüpunkt. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt. Die Menüpunkte sind in dieser Reihenfolge angeordnet: 01 STANDBY 02 PELLETZUFUHR 03 UHRENTHERMOSTAT...
  • Seite 28 BEDIENUNGSANLEITUNG - STANDBY Wenn die Standby-Funktion im Automatik- oder Uhrenthermostat-Modus aktiviert ist, schaltet sich das Gerät bei Erreichen der gewünschten Temperatur aus und schaltet sich bei Absenken der Raumtemperatur unter den gewünschten Wert wieder ein. Ist die Standby-Funktion nicht aktiviert, dann stuft das Gerät bei Erreichen der gewünschten Temperatur bis auf die niedrigste Leistungsstufe herunter.
  • Seite 29 BEDIENUNGSANLEITUNG Durch Drücken der Taste mit Wert ON wird die Funktion. Über das Display wählt man die Minuten bis zum Übergang in den Standby-Modus. Mit den Tasten wird die Zeit verändert und mit der Taste wird bestätigt. Durch Drücken der Taste gelangt man automatisch zum Ausgangsmenü...
  • Seite 30 BEDIENUNGSANLEITUNG - PELLETZUFUHR Hiermit können Pellets nachgefüllt werden, nachdem die Förderschnecke infolge eines Alarms wegen Pelletmangels entleert wurde. Nützlich für den Techniker bei der Erstinbetriebnahme. Nur im Status OFF verfügbar. Wird versucht, in anderen Status zu aktivieren, wird der Zugriff auf die Funktion verweigert. Zum Aufruf der Funktion vom Hauptmenü...

  • Seite 31: Einstellung Uhrenthermostat

    BEDIENUNGSANLEITUNG - EINSTELLUNG UHRENTHERMOSTAT Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt. BENUTZER...
  • Seite 32 BEDIENUNGSANLEITUNG Wählen Sie den Wochentag durch Scrollen mit den Tasten (das Programm für diesen Tag wird angezeigt) und bestätigen Sie mit der Taste TASTE OK SPEICHERN Nach der Bestätigung blinkt der Tag nicht mehr und die anderen Tage werden nicht mehr angezeigt. Der Cursor (rechteckig) stellt sich auf 00:00.
  • Seite 33 BEDIENUNGSANLEITUNG Mit den Tasten werden die Temperaturstufen (OFF – T1 und T2) oder die Leistungsstufen (OFF – P1 und P5) verändert. Wird 23:30 erreicht, muss man zurückkehren. Wenn der Vorlauf durch Drücken der Tasten oder von mehr als 2 Sek. gemacht wird, kopiert sich die vorhergehende Stufe auf die nächste mit einer Frequenz von einer halben Stunde pro Sekunde.
  • Seite 34 BEDIENUNGSANLEITUNG blinkt Der kopierte Wochentag und Sie können mit zum nächsten Tag gehen Zum Bestätigen die Taste drücken. Durch kurzes Drücken der Taste verlässt man die Programmierung, aber man aktiviert dadurch nicht das Pro- gramm. Um es zu aktivieren, muss man erneut die Taste der Hauptanzeige kurz drücken.

  • Seite 35: Einstellung Der Temperatur Für Uhrenthermostat

    BEDIENUNGSANLEITUNG - EINSTELLUNG DER TEMPERATUR FÜR UHRENTHERMOSTAT T1 - T2 Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENÜ drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt. Durch Zugriff auf die Funktion T1-T2 wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert T1 angezeigt.

  • Seite 36: Datum Und Uhrzeit

    BEDIENUNGSANLEITUNG - DATUM UND UHRZEIT Zum Einstellen des aktuellen Datums und Uhrzeit. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENÜ drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt. Durch Zugriff auf die Funktion Datum-Uhrzeit wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert...
  • Seite 37 BEDIENUNGSANLEITUNG - EINSTELLUNG °C/°F von der Temperaturskala (Celsius oder Fahrenheit) Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENÜ drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt. Durch Zugriff auf die Funktion °C/°F wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert angezeigt.

  • Seite 38: Einstellung Sprache

    BEDIENUNGSANLEITUNG - EINSTELLUNG SPRACHE Ermöglicht die Wahl der Dialogsprache. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENÜ drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt. Durch Zugriff auf den Menüpunkt Sprache wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert (DEUTSCH) angezeigt.
  • Seite 39 BEDIENUNGSANLEITUNG ANZEIGE Hier können Sie die Helligkeit des Displayhintergrunds auswählen. - INFO Diese Informationen sind für den Techniker. Der Techniker kennt die diagnostische Bedeutung der Anzeigen und Werte und könnte Sie bei Problemen bitten, ihm diese vorzulesen. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen der Menüpunkte.
  • Seite 40 BEDIENUNGSANLEITUNG - DATEN Mit den Tasten kann man den Verlauf des Betriebs des Ofens scrollen. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt.
  • Seite 41 BEDIENUNGSANLEITUNG - ALARMVERLAUF Mit den Tasten kann man den Verlauf der Alarme des Ofens scrollen. Die Alarme sind vom neuesten bis zum ältesten geordnet. Zum Verlassen des Menüpunkts, Taste drücken - FÖRDERSCHNECKE ON-OFF NUR FÜR DEN TECHNIKER (AUF AFTERSALES-ANWEISUNG) - PELLET-FÜLLSTANDSENSOR FÜR DEN TECHNIKER (FREIGABE) INSTALLATEUR...

  • Seite 42: Techniker-Menü (Nur Für Techniker)

    BEDIENUNGSANLEITUNG - TECHNIKER-MENÜ (nur für TECHNIKER) Aufruf nur durch autorisierten Techniker möglich, der im Besitz des korrekten Passworts ist. ANMERKUNGEN Durch Zugriff mit dem Passwort des Installateurs (1111) hat man nur Zugriff auf die Parameter/Einstellungen des Installateurs. Unangemessene Veränderungen Flammenart können dazu führen, dass der Pellettyp Ofen nicht funktioniert.
  • Seite 43 BEDIENUNGSANLEITUNG -PELLETTYP Mit den Tasten scrollt man die Menüpunkte für Techniker bis zum Menüpunkt „PELLETTYP“. Mit der Taste hat man Zugriff auf die Einstellung Pellettyp und mit den Tasten verändert man den Wert. Mit der Taste verlässt man diesen Menüpunkt und kehrt zum Techniker-Menü zurück. Durch Drücken der Taste wird automatisch zur ersten Ebene zurückgekehrt.

  • Seite 44: Funktion Rauchfangkehrer

    BEDIENUNGSANLEITUNG -FUNKTION RAUCHFANGKEHRER Nützlich bei Prüfungen, die in Übereinstimmung mit dem Techniker angefragt werden. Mit den Tasten scrollt man zwischen der Funktion des Nennwertes (Max) oder des Mindestwertes (Min) und man ändert den Wert von OFF zu ON mit den Tasten Mit der Taste wird der Wert bestätigt, man verlässt diesen Menüpunkt und kehrt zum Techniker-Menü...
  • Seite 45 BEDIENUNGSANLEITUNG - PARAMETER Mit den Tasten scrollt man die Menüpunkte für Techniker bis zum Menüpunkt „Parameter“. Mit der Taste gelangt man zu den Parametern, es wird der erste Parameter angezeigt. Zum Scrollen verwendet man die Tasten und mit den Tasten verändert man den Wert.

  • Seite 46: Wartung

    WARTUNG Vor Wartungsmaßnahmen stets bedenken, das Gerät von der Stromversorgung zu trennen. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens. EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie.

  • Seite 47: Wöchentliche Wartung

    WARTUNG WÖCHENTLICHE WARTUNG • Decke heraus ziehen (3 - Abb. C) und die Reste in den Aschenkasten schütten. Die Decke ist ein Verschleißteil, deshalb haftet der Hersteller nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Einschieben geschieht.
  • Seite 48 Ihren Händler oder Techniker. Die Verwendung nicht originaler Bauteile führt zu Die Rauchabzugsanlage ist in jedem Fall mindestens Gefahren am Gerät und entbindet Edilkamin von einmal jährlich zu reinigen (bitte prüfen Sie, ob in Ihrem jeglicher Haftung für dadurch entstehende Schäden.

  • Seite 49: Ratschläge Bei Möglichen Störungen

    RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Bei einem Störfall schaltet sich der Ofen automatisch ab. Auf dem Display wird die Ursache angezeigt (siehe unten). NICHT vom Stromnetz trennen. Zur erneuten Zündung des Ofens zunächst den Ausschaltvorgang zu Ende laufen lassen und dann die Taste ON/ der Funkfernbedienung oder die Taste zum vereinfachten Zündvorgang drücken.
  • Seite 50 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Der Verbrennungsluft- • Prüfen, ob die Feuerraumtür geschlossen ist. Volumenstrom fällt unter einen • Regelmäßige Wartung des Ofens prüfen voreingestellten Mindestwert • Sauberkeit des Rauchabzugs und der Verbren- nungsluftleitung prüfen. Die Elektronik erkennt die •...
  • Seite 51 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Defekt Raumtemperaturfühler Gerät • Servicetechniker verständigen. funktioniert manuellen Betrieb. Defekt Raumtemperaturfühler Kanalisierungsleitung (falls • Servicetechniker verständigen. vorhanden). Gerät funktioniert im manuellen Betrieb. Ausschalten wegen Defekt des • Servicetechniker verständigen. Getriebemotors BENUTZER/ INSTALLATEUR...
  • Seite 52 Bei geringer Batterieladung erscheint auf dem Display der Funkfernbedienung das Batteriesymbol. WARTUNG: Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels. Das Gerät funktioniert, es muss aber eine Wartung durch den zugelassenen Techniker von Edilkamin durchgeführt werden. FEHLENDE KOMMUNIKATION: Nach längeren Zeiträumen ohne Kommunikation zwischen Ofen und Funkfernbedienung verschwindet das Symbol...
  • Seite 53 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN KONTROLLLEUCHTE PELLETRESERVE: Die Funktion ist nur dann verfügbar, wenn der Pellet-Füllstandsensor installiert und aktiviert ist. Wenn der Füllstandsensor eingreift, ertönt ein einzelner Piepton (bei jeder Art von Zündungsvorgang oder Betriebsart) und am Display erscheint das bewegte Symbol für Reserve. Die Pfeile werden nacheinander angezeigt, um auf die Notwendigkeit des Nachfüllens hinzuweisen.
  • Seite 54 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Nach ca. 20 - 30 Minuten und abhängig vom Modell schaltet sich der Ofen wegen Pelletmangels aus. Wenn der Benutzer den Ofen vor dem Abschaltvorgang nachfüllt, erlöscht das Symbol und der Ofen nimmt den normalen Betrieb wieder auf. Wenn der Benutzer den Ofen nicht vor Beginn des Abschaltvorgangs nachfüllt, schaltet sich der Ofen aus und das Symbol des Behälters bleibt mit den 3 Pfeilen kontinuierlich am Display, bis zur nächsten Nachfüllung.
  • Seite 56 Die authorisierten Edilkamin Kundendienst Firmen so wie die Handler befinden sich NUR auf www.edilkamin.com *942321-DE* w w w . e d i l k a m i n . c o m cod. 942321DE 09.21/A...
