- Seite 1 ALCHEMIST Gaskochfeld Gas Cooking Top Table de cuisson à gaz Cocina de gas Fornello a gas 10036335 10034968 10034969 10034970 10037804 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung vor der Installation und Verwendung des Geräts aufmerksam durch. Bewahren Sie die Bedienungsanleitung für den zukünftigen Gebrauch auf. Sollten Sie das Gerät an eine andere Person weitergeben, achten Sie darauf, dass die Bedienungsanleitung ebenfalls an den neuen Besitzer weitergegeben wird.. •... - Seite 5 von einer für sie verantwortlichen Person, welche eine sichere Verwendung gewährleisten kann, beaufsichtigt oder angeleitet. • Nutzen Sie das Gerät ausschließlich zur Zubereitung von Lebensmitteln. • Modifizieren Sie das Gerät keinesfalls. Die Brenner dürfen nicht in Verbindung mit einem externen Timer oder einem separaten Fernbedienungssystem verwendet werden.
- Seite 6 • Verwenden Sie keine Küchentücher, Geschirrtücher oder ähnliche Materialien anstelle eines Topflappens. Diese Materialien können sich an einem Brenner leicht entzünden und einen Brand verursachen. • Achten Sie bei der Verwendung von Glasgeschirr darauf, dass dieses für das Kochen auf der Herdplatte geeignet ist. Wenn die Glasoberfläche Risse bekommt, schalten Sie das Gerät aus, um Stromschläge zu vermeiden.
-
Seite 7: Gerätebeschreibung

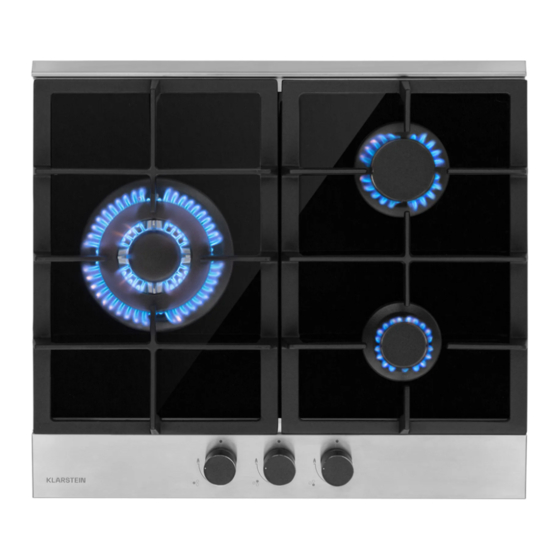

GERÄTEBESCHREIBUNG 10036335 Dreiringiger Wokbrenner Bedienknopf... - Seite 8 10034968 Starkbrenner Normalbrenner Bedienknopf für Starkbrenner (oben) Bedienknopf für Normalbrenner (unten)
- Seite 9 10037804 Dreiringiger Wokbrenner Normalbrenner Normalbrenner Bedienknopf für Hilfsbrenner (unten rechts) Bedienknopf für Normalbrenner (oben rechts) Bedienknopf für Wokbrenner (links)
- Seite 10 10034969 Dreiringiger Wokbrenner Hilfsbrenner Bedienknopf für Hilfsbrenner (unten rechts) Bedienknopf für Wokbrenner (oben rechts) Bedienknopf für Normalbrenner (oben links) Bedienknopf für Normalbrenner (unten links) Normalbrenner Normalbrenner...
- Seite 11 10034970 Starkbrenner Normalbrenner Bedienknopf für Normalbrenner (unten rechts) Bedienknopf für Starkbrenner (oben rechts) Bedienknopf für Wokbrenner (in der Mitte) Bedienknopf für Normalbrenner (oben links) Bedienknopf für Hilfsbrenner (unten links) Hilfsbrenner Dreiringiger Wokbrenner 10 Normalbrenner...
-
Seite 12: Inbetriebnahme Und Bedienung
INBETRIEBNAHME UND BEDIENUNG Die Position der entsprechenden Gasbrenner wird auf jedem Kontrollknopf angezeigt. Gasbrenner Die Brenner unterscheiden sich in Größe und Leistung. Wählen Sie den für den Durchmesser des verwendeten Kochgeschirrs am besten geeigneten Brenner. Der Brenner kann mit dem entsprechenden Drehknopf durch eine der folgenden Einstellungen reguliert werden Hoch Niedrig... - Seite 13 Verwenden Sie immer Kochgeschirr mit flachem Boden und lassen Sie den Deckel auf dem Topf. Wenn der Inhalt zum Kochen kommt, drehen Sie den Regler auf „Niedrig". Brenner Durchmesser des Kochgeschirrs Hilfsbrenner 10-14 cm Normalbrenner 16-20 cm Starkbrenner 22-24 cm Dreifach-Ring-Wok-Brenner 24-26 cm Um den Brennertyp zu identifizieren, beziehen Sie sich auf die Ausführungen im Abschnitt „Brenner- und Düsenspezifikationen".
-
Seite 14: Reinigung Und Pflege
REINIGUNG UND PFLEGE Trennen Sie das Gerät, bevor Sie eine Reinigung oder Wartung durchführen, vom Stromnetz (inklusive Batteriebetrieb). Um die Lebensdauer des Gaskochfeldes zu verlängern, ist eine sorgfältige, gründliche und regelmäßige Reinigung unbedingt erforderlich. Beachten Sie Folgendes: • Die emaillierten Teile und die Glasplatte müssen mit warmem Wasser gewaschen werden, ohne dass Scheuerpulver oder korrosive Substanzen verwendet werden, die sie beschädigen könnten;... -
Seite 15: Fehlerbehebung
Schmieren der Gasventile Im Laufe der Zeit können die Gasventile verklebt sein, und es ist schwierig, sie ein- und auszuschalten. In diesem Fall sollte die Innenseite des Ventils gereinigt und anschließend gefettet werden. HINWEIS: Dieser Vorgang muss von einem vom Hersteller autorisierten Techniker durchgeführt werden. -
Seite 16: Installation
INSTALLATION Die folgenden Hinweise richten sich ausschließlich an qualifizierte Techniker, damit gewährleistet wird, dass die Installations- und Wartungshinweise befolgt werden und die Installation professionell durchgeführt wird. Positionieren des Gasherdes • Installieren und verwenden Sie den Gasherd ausschließlich in gut belüfteten Räumen. - Seite 17 Beispiel für Belüftungslöcher Vergrößerung der Belüftungsöffnung zwischen Fenster und Fußboden 3. Intensives und längeres Arbeiten am Gasherd erfordert eine Intensivierung der Belüftung, z. B. das Öffnen von Fenstern oder die Erhöhung der Leistung des Lufteinlasssystems (falls vorhanden). 4. Flüssiggase sind schwerer als Luft und setzen sich daher nach unten ab. Räume, in denen Gastanks installiert sind, müssen mit einer Belüftung nach außen ausgestattet sein, um einen Gasaustritt zu vermeiden.
- Seite 18 Dunstabzugshaube Dunstabzugshaube 4. Der Herd sollte direkt unter einem Schrank installiert werden, wobei dieser mindestens 700 mm von der Kochplatte entfernt sein sollte, wie in Abb. C dargestellt. 5. Für die Platzierung des Kochfeldes an der Arbeitsplatte sind Befestigungsbeschläge (Haken, Schrauben) vorgesehen, die 20 bis 40 mm dick sind (siehe Abb. 6). Benötigte Abstände bei der Montage Benötigte Abstände bei der Montage ohne Dunstabzugshaube...
- Seite 19 Hakenposition für Hakenposition für Hakenposition für H=20 mm Herd H=30 mm Herd H=40 mm Herd HINWEIS: Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Haken. 6. Falls das Gasherd nicht auf einem Einbaubackofen installiert ist, muss zur Isolierung eine Holzplatte eingesetzt werden. Dieses Paneel muss mindestens 20 mm von der Unterseite des Kochfeldes entfernt sein.
- Seite 20 Gasanschluss für Gasherd Der Gasherd sollte von einem hierfür qualifizierten Installateur an die Gasversorgung angeschlossen werden. Während der Installation ist es wichtig, einen zugelassenen Gashahn zu montieren, um die Gasversorgung vom Kochfeld zu trennen, damit es später leicht ausgebaut oder gewartet werden kann. Der Anschluss des Kochfeldes an die Gasleitung oder an Flüssiggas muss gemäß...
- Seite 21 Elektrischer Anschluss für den Gasherd Montieren Sie das Netzkabel mit einem Standardstecker für die auf dem Typenschild angegebene Leistung oder schließen Sie es direkt an das Stromnetz an. In letzterem Fall muss ein einpoliger Schalter zwischen Kochfeld und Netz mit einer Mindestöffnung von 3 mm zwischen den Kontakten gemäß...
-
Seite 22: Gastechnische Spezifikationen
GASTECHNISCHE SPEZIFIKATIONEN TABELLE 1: Brenner und Düsenspezifikationen Brenner Wärmeintrag Düsengröße Wärmeintrag Düsengröße (kW) (1/100 mm) (kW) (1/100 mm) Hilfsbrenner Normalbrenner Starkbrenner 1 10 Wokbrenner Druck der 20 mbar 50 mbar Gasversorgung Bei 15 °C und 1013 mbar – trockenes Gas P.C.I.G20 37.78 MJ/m³... - Seite 23 TABELLE 2: Umwandlung einer Gasquelle Brenner Flamme Wechsel von Wechsel von Flüssiggas (LPG) zu Erdgas zu Erdgas Flüssiggas (LPG) Normalbrenner Vollständige Ersetzen Sie die Ersetzen Sie die Flamme Brennerdüse Brennerdüse entsprechend entsprechend den in Tabelle den in Tabelle 1 gegebenen 1 gegebenen Anforderungen Anforderungen...
- Seite 24 TABELLE 3: Anpassung an verschiedene Gassorten Brenner Gastyp Druck Düse Nennwärmeeintrag Verringerter Wärmeeintrag ∅ mbar kcal/h kcal/h Erdgas — 0,40 72,6 — 0,40 Hilfs- brenner Butan 72,6 — 0,40 72,6 — 0,40 Erdgas — 1548 0,60 130,8 — 1548 0,60 Normal- brenner Butan...
- Seite 25 TABELLE 4: Gasquellen und nationale Vergleichstabellen Gasgruppe Land Druck der Gasversorgung BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, G30 Butan bei 28-30 mbar und G31 3+(28-30/37) LT, LU, LV, PT, SK, SI. Propan bei 37 mbar BG, CY, DK, EE, FI, FR, GB, HU, HR, IT, G30 Butan und G31 Propan bei 30 mbar 3B/P(30) IS, LT, LU, MT , NL, NO, RO,SE, SI, SK,...
-
Seite 26: Hilfsbrenner
Modellkennung 10036335 Art der Kochmulde Gaskochmulde Anzahl der Gasbrenner Symbol Brenner Wert Einheit Wokbrenner 57,05 Starkbrenner Energieeffizienz je gas burner Gasbrenner Normalbrenner Hilfsbrenner k. A. Energieeffizienz der 57,05 gas hob Gasmulde Modellkennung 10034968 Art der Kochmulde Gaskochmulde Anzahl der Gasbrenner... - Seite 27 Modellkennung 10034970 Art der Kochmulde Gaskochmulde Anzahl der Gasbrenner Symbol Brenner Wert Einheit Wokbrenner 57,05 Starkbrenner 54,74 Energieeffizienz je gas burner Gasbrenner Normalbrenner 57,61 Hilfsbrenner k. A. Energieeffizienz der 56,75 gas hob Gasmulde Modellkennung 10037804 Art der Kochmulde Gaskochmulde Anzahl der Gasbrenner Symbol Brenner Wert...
-
Seite 28: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 29 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt.
-
Seite 30: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.
