 Bild 2, Seite 8
Pos. Symbol
5
B
6
12
7
8
E
auto
HK2: auto
Sommer (aus)
HK2: Sommer
(aus)
manuell
HK2: manuell
Urlaub bis
10.6.2015
HK2: Urlaub bis
10.6.2015

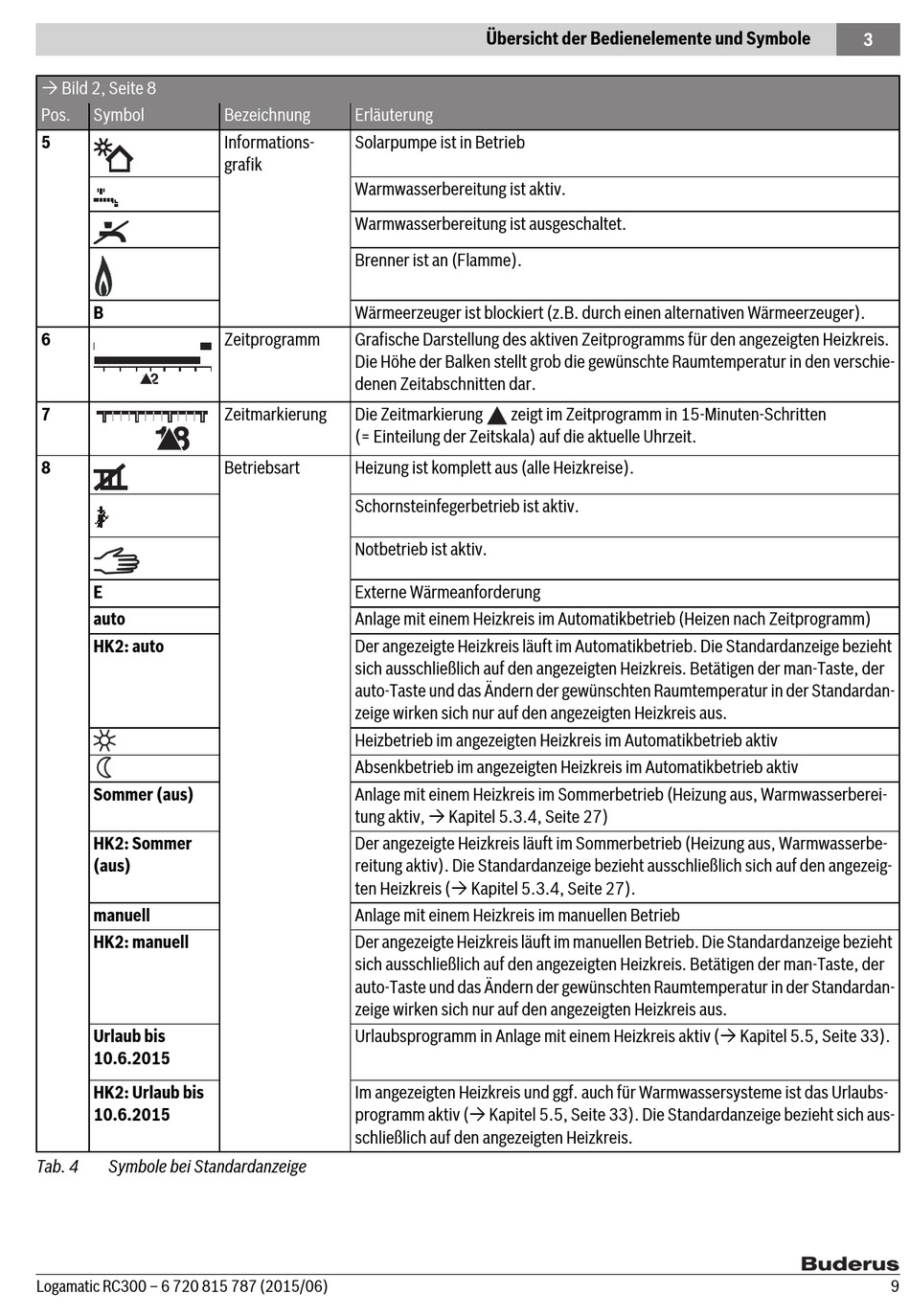

Tab. 4 Symbole bei Standardanzeige
Logamatic RC300 – 6 720 815 787 (2015/06)
Bezeichnung Erläuterung
Informations- Solarpumpe ist in Betrieb
grafik
Warmwasserbereitung ist aktiv.
Warmwasserbereitung ist ausgeschaltet.
Brenner ist an (Flamme).
Wärmeerzeuger ist blockiert (z.B. durch einen alternativen Wärmeerzeuger).
Zeitprogramm Grafische Darstellung des aktiven Zeitprogramms für den angezeigten Heizkreis.
Die Höhe der Balken stellt grob die gewünschte Raumtemperatur in den verschie-
denen Zeitabschnitten dar.
Zeitmarkierung Die Zeitmarkierung
(= Einteilung der Zeitskala) auf die aktuelle Uhrzeit.
Betriebsart Heizung ist komplett aus (alle Heizkreise).
Schornsteinfegerbetrieb ist aktiv.
Notbetrieb ist aktiv.
Externe Wärmeanforderung
Anlage mit einem Heizkreis im Automatikbetrieb (Heizen nach Zeitprogramm)
Der angezeigte Heizkreis läuft im Automatikbetrieb. Die Standardanzeige bezieht
sich ausschließlich auf den angezeigten Heizkreis. Betätigen der man-Taste, der
auto-Taste und das Ändern der gewünschten Raumtemperatur in der Standardan-
zeige wirken sich nur auf den angezeigten Heizkreis aus.
Heizbetrieb im angezeigten Heizkreis im Automatikbetrieb aktiv
Absenkbetrieb im angezeigten Heizkreis im Automatikbetrieb aktiv
Anlage mit einem Heizkreis im Sommerbetrieb (Heizung aus, Warmwasserberei-
tung aktiv,  Kapitel 5.3.4, Seite 27)
Der angezeigte Heizkreis läuft im Sommerbetrieb (Heizung aus, Warmwasserbe-
reitung aktiv). Die Standardanzeige bezieht ausschließlich sich auf den angezeig-
ten Heizkreis ( Kapitel 5.3.4, Seite 27).
Anlage mit einem Heizkreis im manuellen Betrieb
Der angezeigte Heizkreis läuft im manuellen Betrieb. Die Standardanzeige bezieht
sich ausschließlich auf den angezeigten Heizkreis. Betätigen der man-Taste, der
auto-Taste und das Ändern der gewünschten Raumtemperatur in der Standardan-
zeige wirken sich nur auf den angezeigten Heizkreis aus.
Urlaubsprogramm in Anlage mit einem Heizkreis aktiv ( Kapitel 5.5, Seite 33).
Im angezeigten Heizkreis und ggf. auch für Warmwassersysteme ist das Urlaubs-
programm aktiv ( Kapitel 5.5, Seite 33). Die Standardanzeige bezieht sich aus-
schließlich auf den angezeigten Heizkreis.
Übersicht der Bedienelemente und Symbole
zeigt im Zeitprogramm in 15-Minuten-Schritten
